11Техническоеииноеобслуживание
Инструкцияпомонтажуиэксплуатации
31
EHYKOMB33A
ТепловойнасосDaikinAlthermahybrid–модульгазовогобойлера
4P3530671B–2014.02

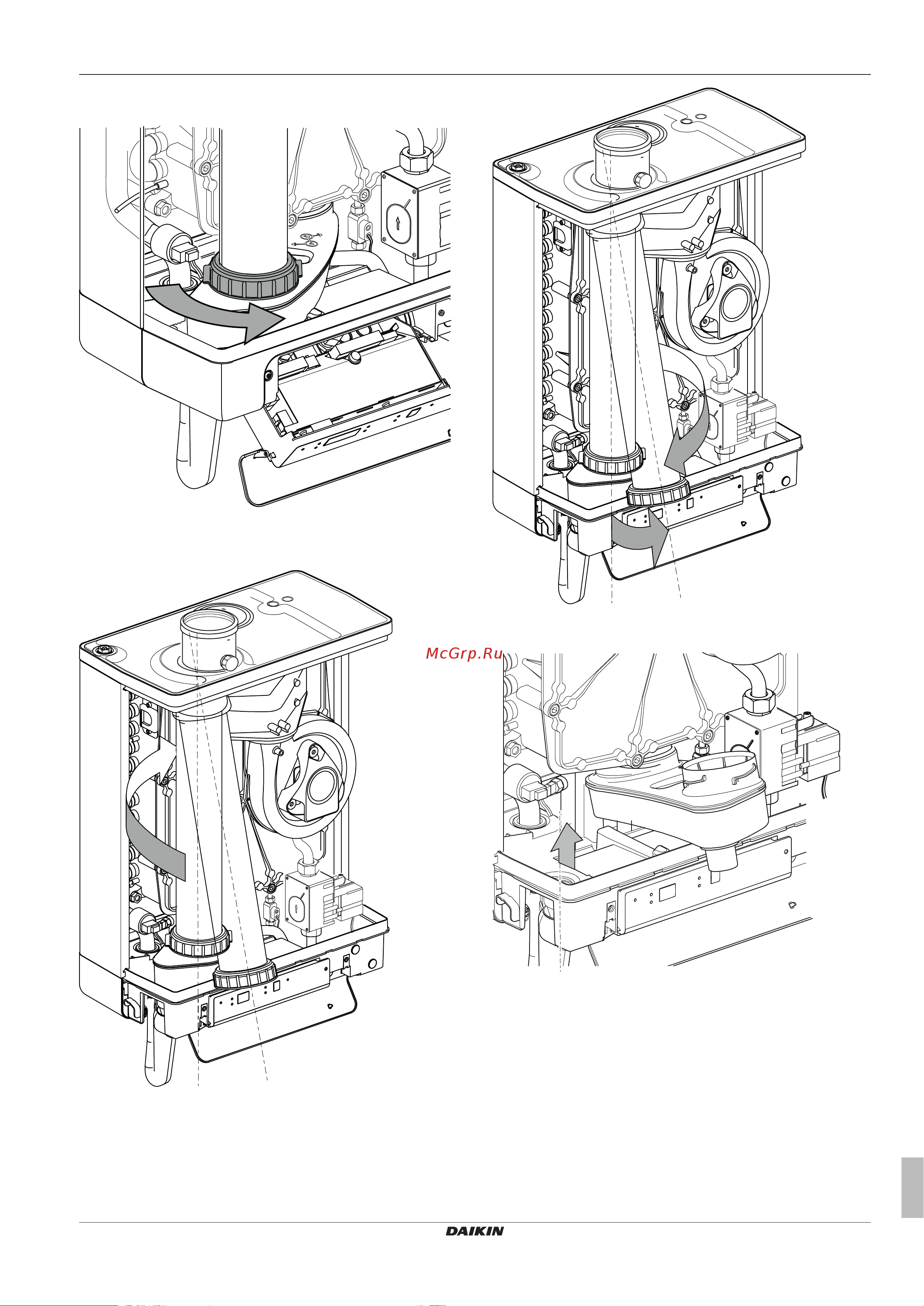

6 Отверните гайку соединения в основании трубы топочных
газов,вращаяеепротивчасовойстрелки.
7 Сдвиньте трубу топочных газов вращением по часовой
стрелке, пока нижний край трубы не окажется над
соединениемподдонаконденсатоотводчика.
8 Потяните вперед нижний край трубы и снимите ее вниз,
вращаяпопеременнопочасовойстрелкеипротивчасовой
стрелки.
9 Поднимите поддон конденсатоотводчика с левой стороны
отсоединениясконденсатоуловителем.
10 Поверните его вправо вместе с соединением
конденсатоуловителянадкраемосновногоподдона.
