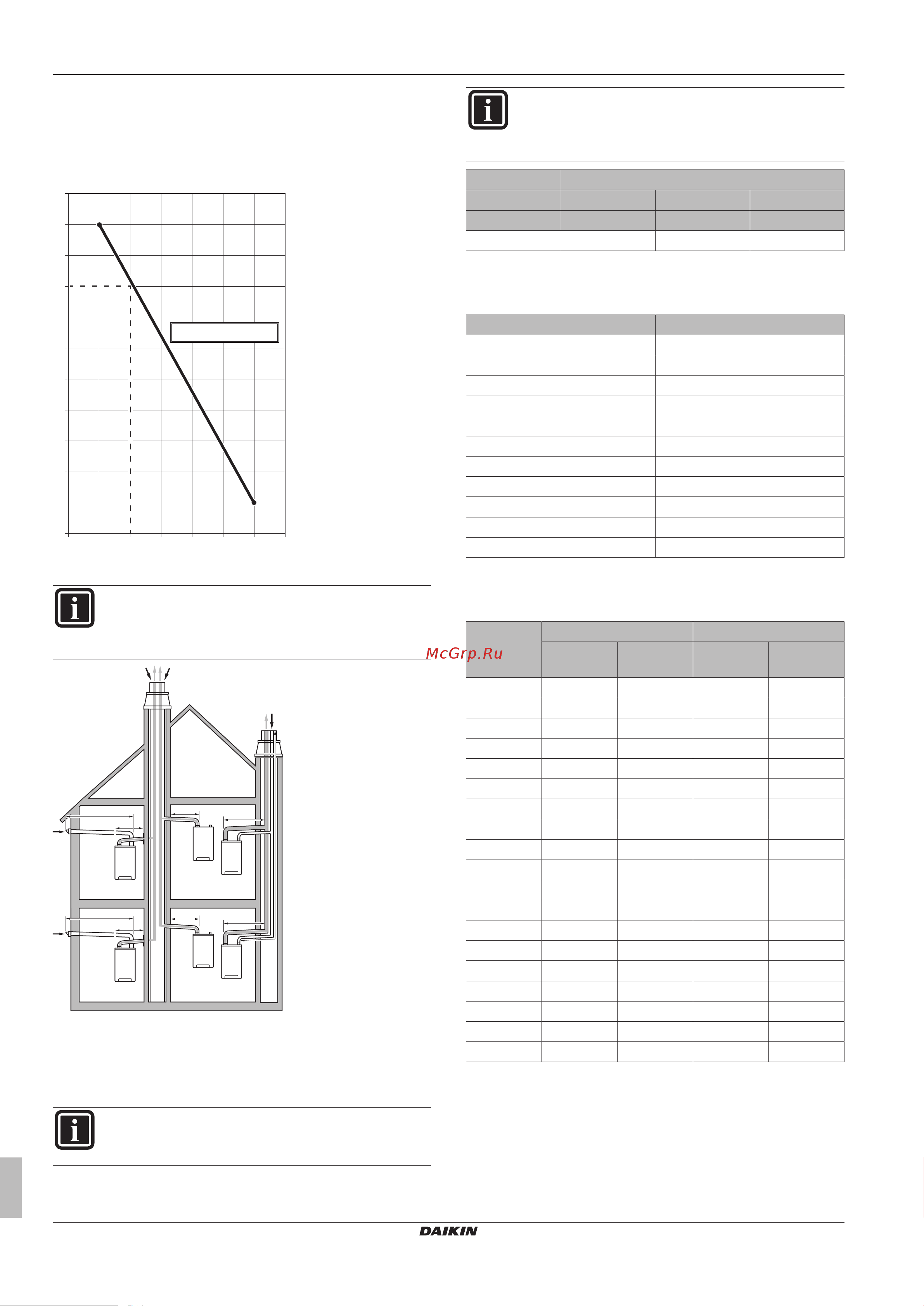

![Daikin EHYKOMB33AA [20/44] Монтаж](/views2/1798424/page20/bg14.png)
7Монтаж
Инструкцияпомонтажуиэксплуатации
20
EHYKOMB33A
ТепловойнасосDaikinAlthermahybrid–модульгазовогобойлера
4P3530671B–2014.02
Особое примечание о C
53
: максимальные длины L1 и L2
взаимосвязаны. Сначала определите длину L1; затем по
приведенному ниже графику определите максимальную длину
L2. Например: если длина L1 равна 2 м, L2 не может быть
длиннее8м.
7
6
5
10
9
11
8
3
4
2
1
0
L2
L1
0 1 2 3 4 6 75
L2=–1.8×L1+11.8
Установканесколькихбойлеров
ИНФОРМАЦИЯ
Все длины трубопроводов в приведенных ниже
таблицах — максимально допустимые эквивалентные
длинытрубопроводов.
L1
L1
C
83
C
43
C
43
6
L2
5
C
83
6
L1
C
43
C
43
5
5
5
L1
L2
L1
L1
L2
Горизонтальную трубу топочных газов НЕОБХОДИМО
прокладыватьснаклоном3°всторонубойлера(50ммнаметр).
Для ее поддержки НЕОБХОДИМО использовать не менее 1
кронштейна на каждый метр длины. Лучшее место для
кронштейна—непосредственнопередсоединением.
ИНФОРМАЦИЯ
Гибкие трубы топочного газа НЕ ДОЛЖНЫ
использоватьсявгоризонтальныхсекциях.
ИНФОРМАЦИЯ
Максимальные длины из приведенной ниже таблицы
относятся к каждому газовому бойлеру независимо от
других.
C
83
(6) C
43
(5)
Двойная80 60/100 80/125 Двойная80
L1+L2(м) L1(м) L1(м) L1+L2(м)
80 10 29 80
Особое примечание о C
83
: минимальные диаметры
объединенного трубопровода топочных газов приведены в
таблицениже.
Количествоагрегатов МинимальныйØ
2 130
3 150
4 180
5 200
6 220
7 230
8 250
9 270
10 280
11 290
12 300
Особое примечание о C
43
: минимальные диаметры
объединенного трубопровода топочных газов и впускного
воздухаприведенывтаблицениже.
Количество
агрегатов
Концентрическаятруба Дветрубы
Топочный
газ
Впускной
воздух
Топочный
газ
Впускной
воздух
2 161 302 161 255
3 172 322 172 272
4 183 343 183 290
5 195 366 195 309
6 206 386 206 326
7 217 407 217 344
8 229 429 229 363
9 240 449 240 380
10 251 470 251 398
11 263 493 263 416
12 274 513 274 434
13 286 536 286 453
14 297 556 297 470
15 308 577 308 488
16 320 599 320 507
17 331 620 331 524
18 342 641 342 541
19 354 663 354 560
20 365 683 365 578
ОсобоепримечаниеоC
93
:минимальныевнутренниеразмеры
вытяжнойтрубыдолжныбыть200×200мм.
