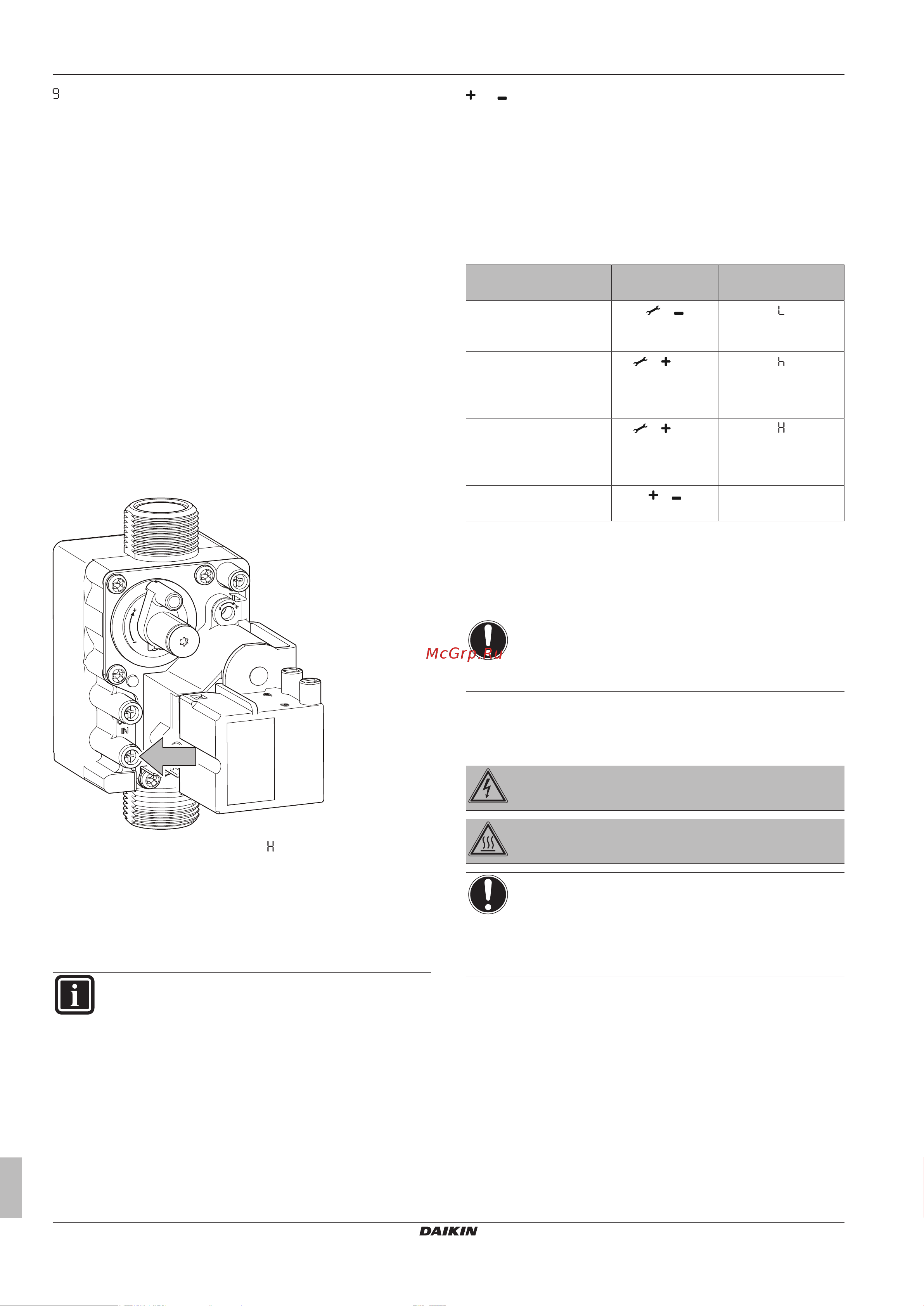

![Daikin EHYKOMB33AA [30/44] Пусконаладка](/views2/1798424/page30/bg1e.png)
10Пусконаладка
Инструкцияпомонтажуиэксплуатации
30
EHYKOMB33A
ТепловойнасосDaikinAlthermahybrid–модульгазовогобойлера
4P3530671B–2014.02
режимнагревапомещения
При поступлении запроса нагрева помещения от внутреннего
модуля запускается вентилятор, затем разжигается горелка и
включается режим нагрева помещения. В режиме нагрева
помещения скорость вентилятора и, следовательно, мощность
устройства, регулируются контроллером газового бойлера с
целью достижения уставки температуры воды, подаваемой в
систему нагрева помещения. В режиме нагрева помещения
уставка температуры воды, подаваемой в систему нагрева
помещения,отображаетсянарабочейпанели.
Температураводы,подаваемойвсистемунагревапомещения,
задается с помощью интерфейса пользователя гибридного
модуля.Болееподробнуюинформациюсмотритевсправочном
руководствепользователя.
10 Пусконаладка
10.1 Выпусквоздухаизгазовой
линии
1 Подсоедините подходящий манометр к газовому клапану.
СтатическоедавлениеДОЛЖНОбыть20мбар.
2 Выберитетестовуюпрограмму“ ”.Смотрите"10.2Тестовое
включение газового бойлера" на стр. 30. Статическое
давление ДОЛЖНО быть 20 мбар (+ или – 1 мбар). Если
рабочее давление <19 мбар, мощность газового бойлера
уменьшится, и требуемые показания сжигания могут
оказаться НЕ достигнутыми. НЕ меняйте отношение
воздуха и/или газа. Для получения достаточного рабочего
давлениягазДОЛЖЕНподаватьсяправильно.
ИНФОРМАЦИЯ
Убедитесь, что рабочее давление на впуске НЕ
мешает функционированию других установленных
газовыхустройств.
10.2 Тестовоевключениегазового
бойлера
Газовый бойлер оснащен функцией тестового включения.
Активация этой функции приведет к запуску вентилятора на
фиксированной скорости без использования регулирующих
функций.Функциибезопасностиостаютсяактивными.Тестовое
включение останавливается одновременным нажатием кнопок
и или автоматически через 10 минут. Для выполнения
тестового включения выключите систему с помощью
интерфейсапользователя.
Убедитесь в том, что на интерфейсе пользователя
отображается главный экран, и выключены запросы нагрева
помещенияигорячейводыбытовогопотребления.
Ошибки газового бойлера или модуля теплового насоса не
допускаются.Впроцессетестовоговключениягазовогобойлера
на интерфейсе пользователя отображается слово
“busy”(Занят).
Программа Комбинация
кнопок
Индикация
Включениегорелкина
минимальной
мощности
и
Включениегорелкипри
максимальнойуставке
мощностидлянагрева
помещения
и (1×)
Включениегорелкипри
максимальнойуставке
длягорячейводы
бытовогопотребления
и (2×)
Остановпрограммы
тестовоговключения
и Фактическая
ситуация
11 Техническоеииное
обслуживание
ПРИМЕЧАНИЕ
Техническое обслуживание следует проводить
желательно ежегодно. Оно должно выполняться
установщикомилисотрудникомсервиснойслужбы.
11.1 Техникабезопасностипри
техобслуживании
ОПАСНО!РИСКПОРАЖЕНИЯЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО!РИСКОЖОГОВ
ПРИМЕЧАНИЕ:Опасностьэлектростатического
разряда
Перед выполнением любых работ по техническому и
иному обслуживанию коснитесь металлической части
агрегата, чтобы снять статическое электричество и
защититьплату.
11.1.1 Открытиегазовогобойлера
Смотрите"7.1.1Открытиегазовогобойлера"настр.12.
11.2 Разборкагазовогобойлера
1 Выключитеустройство.
2 Выключитеосновнойисточникпитанияустройства.
3 Закройтегазовыйкран.
4 Снимитепереднююпанель.
5 Дождитесьостыванияустройства.
