7Монтаж
Инструкцияпомонтажуиэксплуатации
14
EHYKOMB33A
ТепловойнасосDaikinAlthermahybrid–модульгазовогобойлера
4P3530671B–2014.02
Ø22 mm
a
b
c

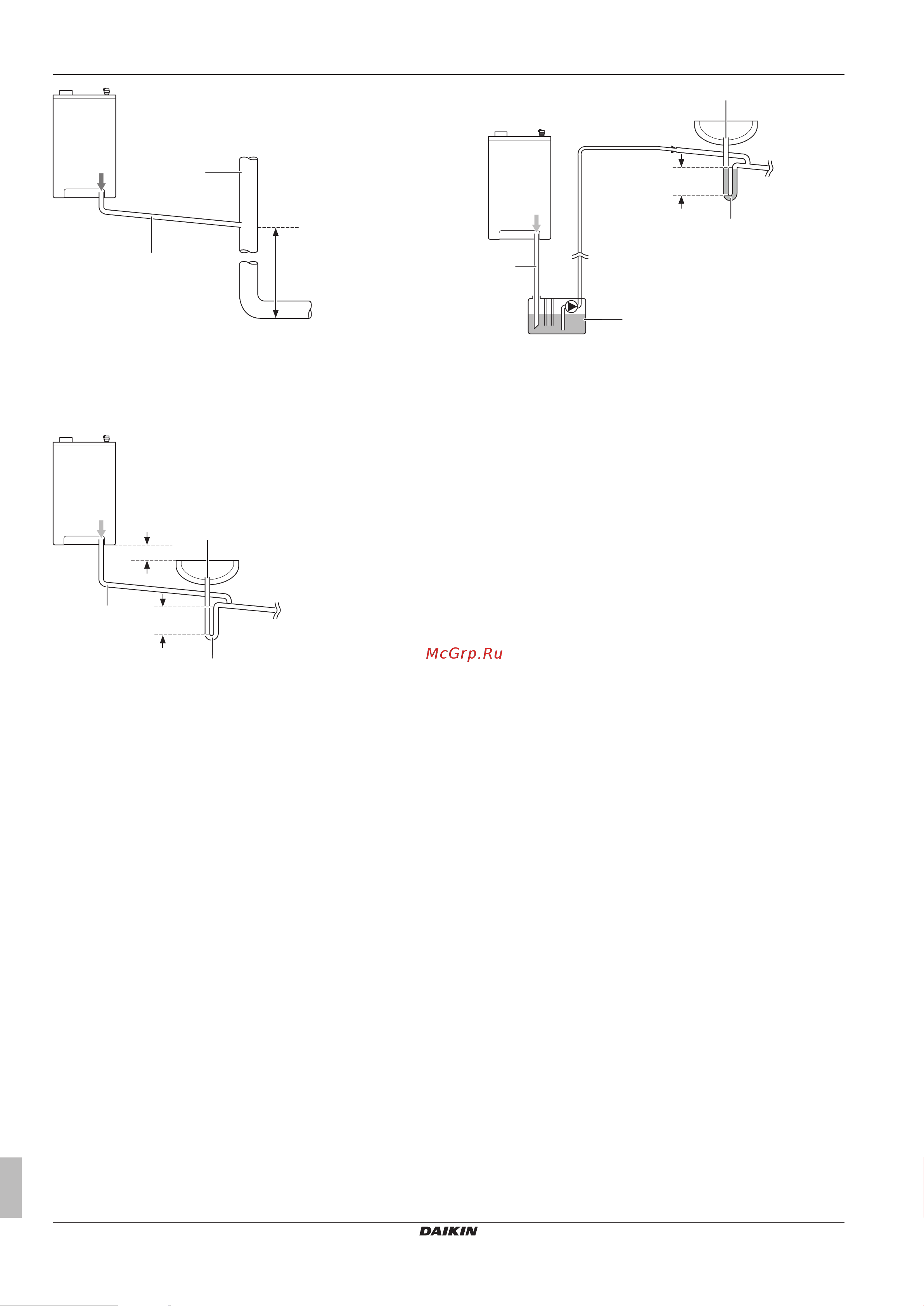

a Выпускконденсатаизбойлера
b Канализационныйстояк
c Неменее450ммидо3хэтажей
Если первый вариант НЕВОЗМОЖЕН, допускается
использоватьвнутренниеканализационныетрубыкухни,ванной
или стиральной машины. Сливную трубу конденсата следует
присоединятьнижеводяногозатвора.
a
b
c
d
≥75 mm
Ø22 mm
100 mm
a Выпускконденсатаизбойлера
b Канализационныйстояк
c Раковинаилирезервуарсовстроеннымперепускным
выпуском
d Водянойзатвор75ммивоздушныйпромежуток
Конденсатныйнасос
Если слив самотеком до внутренней конечной точки
НЕВОЗМОЖЕН физически, а также в ситуации, когда для
достижения подходящей точки сброса требуется использовать
длинныевнутренниеучасткисливнойтрубы,конденсатследует
удалять при помощи специального конденсатного насоса
(приобретаетсяпоместуустановки).
Выпускную трубу насоса следует подсоединять к подходящей
внутренней точки сброса сточных вод, такой как внутренний
канализационныйстояк либосливные трубыкухни, ваннойили
стиральной машины. Соединение с канализационной трубой
должнобытьпостоянныминадежным.
Ø22 mm
c
≥75 mm
a
b
d
e
a Выпускконденсатаизбойлера
b Канализационныйстояк
c Раковинаилирезервуарсовстроеннымперепускным
выпуском
d Водянойзатвор75ммивоздушныйпромежуток
e Конденсатныйнасос
7.3.2 Внешниесоединения
При использовании внешней трубы слива конденсата
необходимопринятьприведенныенижемеры,направленныена
предупреждениезамерзания:
▪ Труба должна проходить максимально далеко внутри
помещения перед выходом наружу. Размер трубы до
перехода через стену следует увеличить до внутреннего
диаметранеменее30мм(привнешнемдиаметре32мм).
▪ Внешний участок трубы до точки сброса должен быть как
можно более коротким и максимально вертикальным. При
этом не должно быть горизонтальных участков, в которых
можетскопитьсяконденсат.
▪ Внешняя труба должна быть изолированной. Используйте
подходящую водостойкую и устойчивую к атмосферным
воздействиям изоляцию (для этой цели подходит изоляция
класса“O”).
▪ Количество трубопроводной арматуры и колен должно быть
минимальным. Чтобы внутренняя поверхность трубы была
как можно более гладкой, необходимо устранить все
внутренниезадиры.
