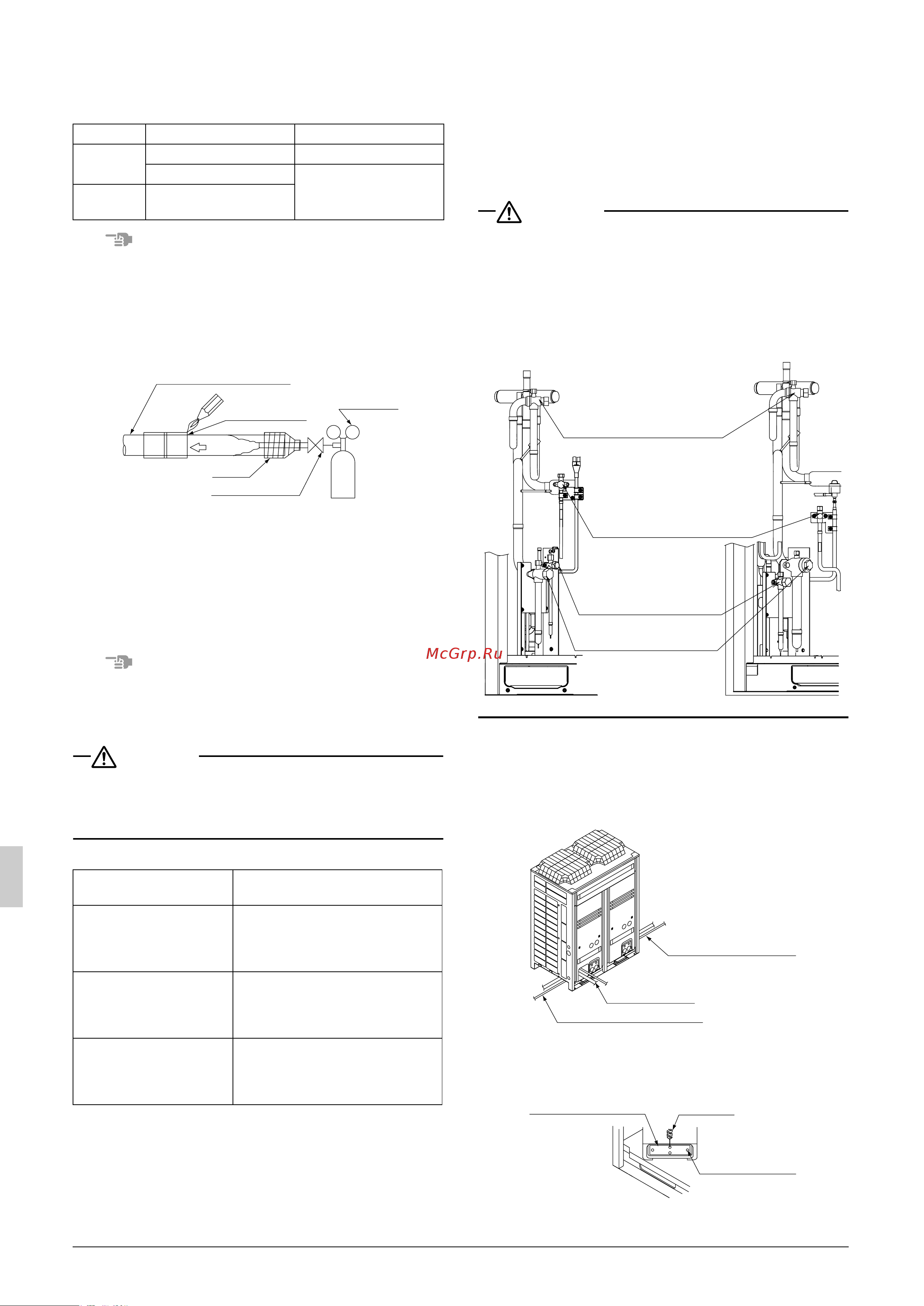

8 Portugues
6-2 Proteção contra contaminação quando da
instalação da tubulação
Proteja a tubulação para prevenir a entrada de umidade, sujeira, pó,
etc.
Nota
Preste especial atenção para prevenir sujeira ou pó quando da pas-
sagem da tubulação através de furos em paredes e quando da pas-
sagem das bordas da tubulação para fora.
6-3 Ligação do tubo
• Certifique-se de executar a permutação de nitrogênio ou sopro
de nitrogênio quando da soldagem.
Soldagem sem a execução da permutação de nitrogênio ou o
sopro de nitrogênio dentro da tubulação irá criar grandes quan-
tidades de filme oxidado no interior da tubulação, afetando adver-
samente válvulas e compressores no sistemas de refrigeração e
interferindo na operação normal.
• O regulador de pressão para o oxigénio liberado durante a brasa-
gem deve ser ajustado a 0,02 MPa (cerca de 0,2 kg/cm
2
: sufi-
ciente para sentir uma leve brisa na bochecha).
Nota
Não utilize anti-oxidantes quando da soldagem de junções de tubulação.
Resíduos podem obstruir tubos e danificar equipamento.
6-4 Instalação do secador
PRECAUÇÃO
Este produto requer que um secador seja instalado na tubulação de
líquido no local.
(A operação da unidade sem um secador instalado pode resultar em
falha do equipamento.)
Seleccione um secador a partir da tabela seguinte:
• Instale o secador horizontalmente sempre que for possível.
• Instale o secador o mais afastado possível da unidade externa.
• Remova a tampa do secador imediatamente após a brasagem
(para evitar absorção da humidade do ar).
• Siga as instruções do manual de instruções do secador com
relação à brasagem do secador.
• Repare qualquer queima da tinta do secador que possa ter ocor-
rido durante a brasagem do secador.
Contacte o fabricante para mais informações sobre a tinta de pin-
tura para reparos.
• A direcção de fluxo é especificada para alguns tipos de secador.
Ajuste a direcção de fluxo conforme o manual de operação do
secador.
6-5 Ligar a tubagem do refrigerante
PRECAUÇÃO
•
Além das válvula de corte de gás e líquido, esta unidade possui uma
válvula de corte para manutenção (refira-se ao diagrama abaixo).
• Não opere a válvula de corte de manutenção*.
(O ajuste de fábrica para a válvula de corte para manutenção é
“aberta”.
Durante a operação, sempre deixe esta válvula na posição aberta.
A operação da unidade com a válvula na posição fechada pode
fazer com que o compressor falhe.)
1.
Direção para tirar a tubulação para fora
A tubulação local entre as unidades pode ser conectada à frente
ou para os lados (removendo através do fundo) conforme
indicado na ilustração a seguir.
Quando da passagem por baixo, utilize o orifício pré-marcado na
estrutura inferior.
Precauções quando for abrir os orifícios pré-marcados
• Abra o orifício pré-marcado na estrutura de base perfurando os 4
côncavos ao redor do mesmo com uma broca de 6 mm.
Local Período de instalação Método de proteção
Externa
Mais do que um mês Aperte a tubulação
Menos do que um mês
Aperte ou amarre a
tubulação
Interna
Independente do
período
Modelo
Núcleo de secador requerido
(tipo recomendado)
LRMEQ5AY1, LRLEQ5AY1
LRMEQ6AY1, LRLEQ6AY1
80g (equivalente a 100% de malha
molecular)
(DML083/DML083S: Fabricação
Danfoss)
LRMEQ8AY1, LRLEQ8AY1
LRMEQ10AY1, LRLEQ10AY1
LRMEQ12AY1, LRLEQ12AY1
160g (equivalente a 100% de malha
molecular)
(DML163/DML163S : Fabricação
Danfoss)
LRMEQ15AY1, LRLEQ15AY1
LRMEQ20AY1, LRLEQ20AY1
160g (equivalente a 100% de malha
molecular)
(DML164/DML164S : Fabricação
Danfoss)
Tubagem de refrigerante
Local a soldar
Nitrogénio
Nitrogénio
Fita
Válvula manual
Regulador
Válvula de corte do lado de
líquido (com porto de serviço)
Válvula de corte do lado de gás
(com porto de serviço)
* Válvula de corte para
manutenção
* Válvula de corte para
manutenção
Ligação do lado esquerdo
Ligação frontal
Ligação do lado direito
Orifício pré-marcado
Furadeira
Seção côncava
(4 pontos)
07_PT_3P248411-2.fm Page 8 Monday, June 8, 2009 1:06 PM
