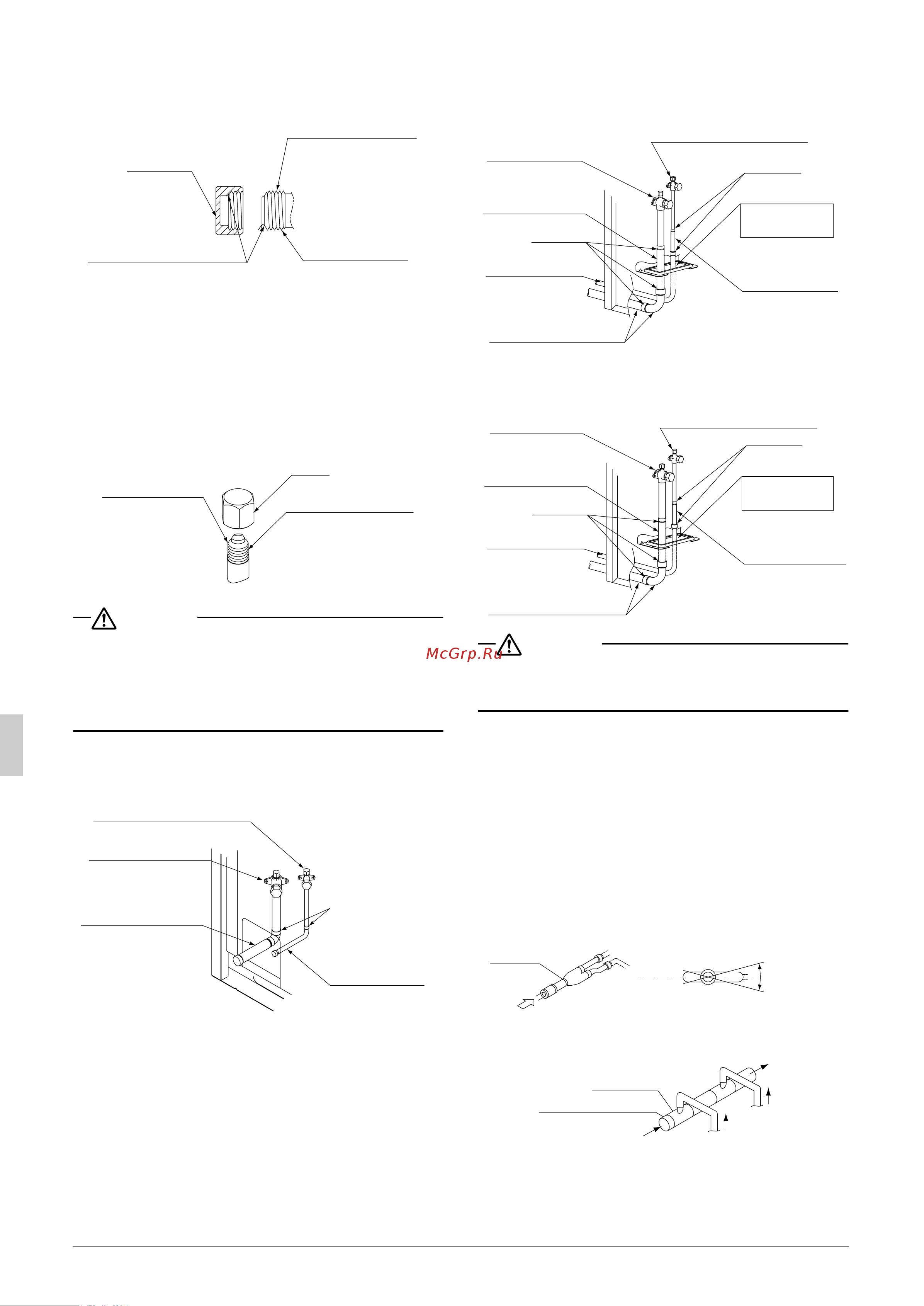

![Daikin LRMEQ6AY1E [82/127] Italiano](/views2/1801933/page82/bg52.png)
10 Italiano
• Assicurarsi di serrare il coperchio della valvola saldamente dopo
aver fatto funzionare la valvola. Fare riferimento al capitolo “Fun-
zionamento della valvola d’arresto” per la coppia di serraggio
della valvola.
〈Precauzioni per la Manipolazione della Porta di Servizio〉
• Lavorare dalla porta di servizio con un manicotto di carico dotato
di asta di spinta.
• Al momento del montaggio del tappo, applicare un frenafiletti alla
filettatura della vite.
• Non applicare un frenafiletti (per l’uso con dado svasato) alla
parte sigillante.
• Assicurarsi di serrare il tappo saldamente dopo aver ultimato il
lavoro. Fare riferimento al capitolo “Funzionamento della val-
vola d’arresto” per la coppia di serraggio del tappo.
ATTENZIONE
Applicare un frenafiletti al coperchio della valvola per il montag-
gio e alla filettatura della porta di servizio.
In caso contrario, l’acqua di condensa potrebbe penetrare all’interno
e congelarsi. Pertanto, dalla deformazione o dal danno del tappo,
potrebbe verificarsi una perdita di gas refrigerante o un guasto del
compressore.
3.
Collegamento dei tubi del refrigerante alle unità esterne
Se collegato alla parte frontale
Per eseguire il collegamento, rimuovere la valvola di arresto.
Collegamento laterale (inferiore)
Aprire il foro pretranciato posto nella parte inferiore del telaio e inser-
ire il tubo dalla parte inferiore del telaio.
ATTENZIONE
• Verificare che le tubazioni in loco non entrino in contatto con altre
tubazioni, con il telaio inferiore, o con la placca laterale del pro-
dotto.
〈Precauzioni per le Tubazioni〉
Eseguire la diramazione delle tubazioni tenendo a mente le seguenti
condizioni.
• Mentre si esegue la diramazione delle tubazioni del liquido, usare
un giunto a T o un giunto a Y ed eseguire la diramazione in senso
orizzontale. Questo accorgimento eviterà un flusso disomogeneo
di refrigerante.
• Mentre si esegue la diramazione delle tubazioni del gas, usare un
giunto a T e diramarle di modo che le tubazioni diramate si trovino
sopra le tubazioni principali (si veda l’illustrazione sotto). Questo
accorgimento eviterà che l’olio refrigerante rimanga nell’unità
interna non in funzionamento.
• Usare un giunto a Y per la diramazione del refrigerante liquido e
realizzare la diramazione delle tubazioni in senso orizzontale.
• Usare un giunto a T per la diramazione del gas refrigerante e col-
legarla a partire dalla parte superiore delle tubazioni principali.
Filettatura
Applicare un frenafiletti
Parte sigillante
Non applicare un frenafiletti
Valvola d’arresto
Parte montaggio
coperchio valvola.
Coperchio
valvola
Parte sigillante
Non applicare un
frenafiletti
Filettatura
Applicare un frenafiletti
Tappo
Valvola d’arresto
lato gas
Valvola d’arresto lato liquido
Brasatura
Tubo accessorio
lato liquido (1)
Tubo accessorio
lato gas (1)
Valvola d’arresto lato liquido
Valvola d’arresto
lato gas
Tubo accessorio
lato gas (2)
Brasatura
Tubazioni lato liquido
(da reperire localmente)
Tubazioni lato gas
(da reperire localmente)
Tubo accessorio
lato liquido (2)
Foro pretranciato
Perforare il foro
pretranciato.
Brasatura
[Tipo 5A, 6A]
Valvola d’arresto
lato gas
Tubo accessorio
lato gas (1)
Brasatura
Tubazioni lato liquido
(da reperire localmente)
Tubazioni lato gas
(da reperire localmente)
Tubo accessorio
lato liquido (2)
Foro pretranciato
Perforare il foro
pretranciato.
Brasatura
Valvola d’arresto lato liquido
[
Tipo
8A, 10A, 12A, 15A, 20A]
A
Giunto a Y
Superficie
orizzontale
±30˚ o inferiore
Vista “A-arrow”
Giunto a T
Tubazioni principali
05_IT_3P248411-2.fm Page 10 Monday, June 8, 2009 12:49 PM
