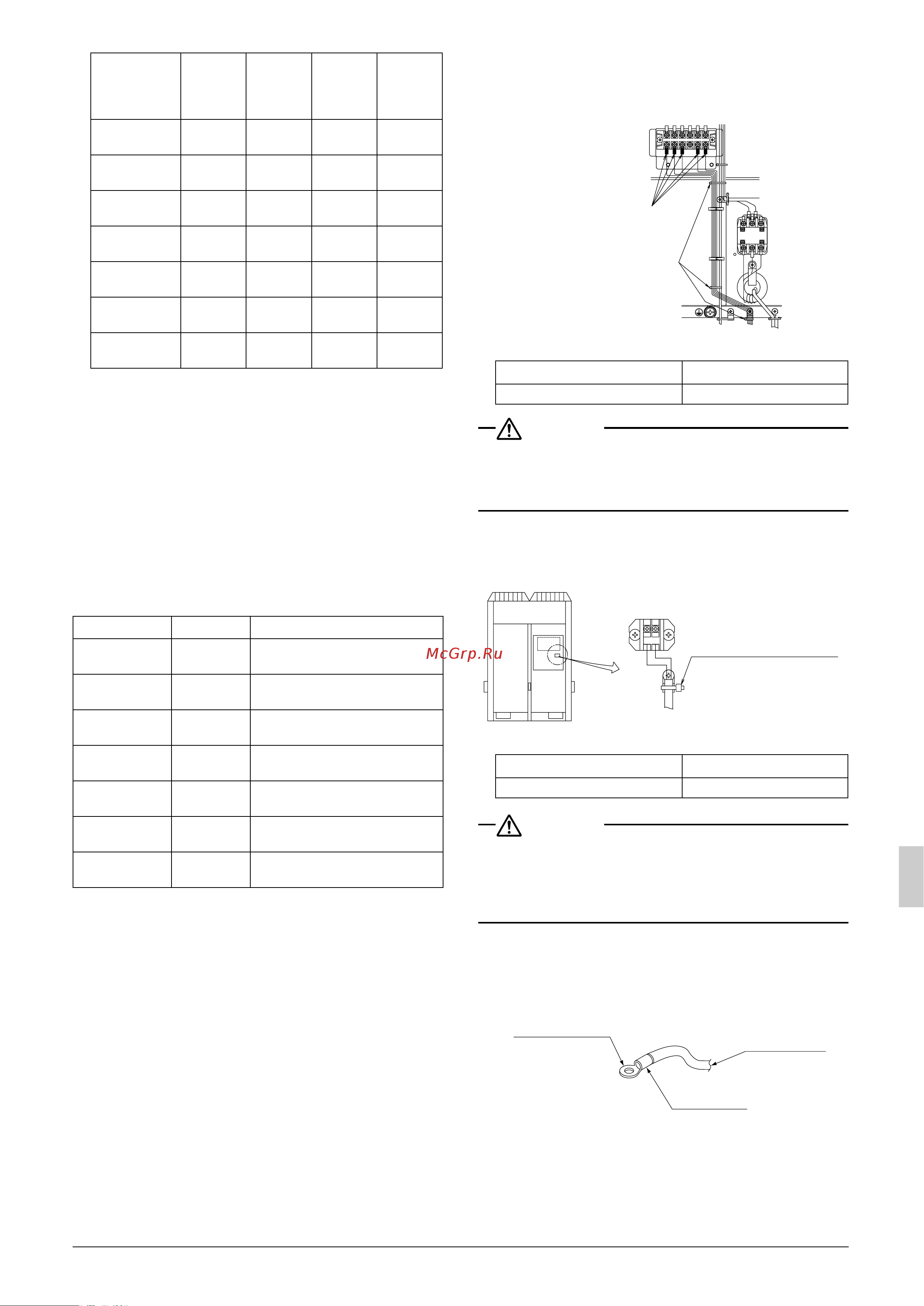

Portugues 13
Ponto para atenção com relação à qualidade do fornecimento
de alimentação eléctrica público
Este equipamento cumpre respectivamente com:
EN/IEC61000-3-11
(1)
desde que a impedância de sistema Z
sys
seja igual ou menor que Z
max
e
EN/IEC61000-3-12
(2)
desde que a força de curto-circuito S
sc
seja
maior ou igual ao valor S
sc
mínimo
no ponto de interface entre a alimentação do utilizador e o sistema
público. É responsabilidade do instalador ou utilizador do equipa-
mento assegurar, através de consultas com o operador da rede de
distribuição caso sejam necessárias, que o equipamento seja
conectado a somente uma fonte de alimentação, respectivamente:
Z
sys
menor ou igual a Z
max
e
S
sc
maior ou igual ao valor S
sc
mínimo.
(1) Padrões técnicos europeus/internacionais que determinam lim-
ites para câmbios de voltagem, flutuações e variações de volta-
gem nos sistemas de alimentação a baixa voltagem para
equipamento com corrente nominal ≤ 75A.
(2) Padrões técnicos europeus/internacionais que determinam lim-
ites para correntes harmónicas produzidas por equipamento
conectado a sistemas de baixa voltagem com corrente de
entrada > 16A e ≤ 75A por fase.
Conexões de fiação de saída de advertência, alarma e operação
• Conecte a fiação de saída de advertência, alarma e operação ao
bloco de terminais X2M e prenda-a conforme indicado no dia-
grama seguinte:
Especificações de fio X2M
PRECAUÇÃO
• Refira-se a “7-1 Exemplo do sistema inteiro de fiação” para todas
as questões ao conectar a fiação de saída de operação.
Uma falha de compressor pode resultar se a fiação de saída de
operação não for conectada.
Conexões de fiação de comutação de operação remota
• Ao instalar um comutador de operação remota, fixe-o conforme
indicado no diagrama seguinte:
Especificações de fio X3M
PRECAUÇÃO
• Para o comutador remoto, use contacto sem voltagem para
microcorrente (não acima de 1mA, 12V, c.c.).
• Se o comutador de operação remota for usado para ligar e parar
a unidade, ajuste o comutador de operação à posição
“REMOTE”.
〈Precauções para conexões de terminais〉
• Assegure-se de usar terminais tipo anel autotravante fornecidos
com luvas isolantes.
• Use fios eléctricos especificados para a fiação e fixe a fiação de
modo que nenhuma força externa aja sobre o bloco de terminais.
• Use uma chave de fendas adequada para apertar os parafusos
dos terminais.
Uma chave de fenda pequena danificará as cabeças dos parafu-
sos e não será possível apertá-los apropriadamente.
• Não aperte os parafusos terminais excessivamente. Caso con-
trário, poderão ser danificados.
Fase e
frequência
Voltagem
Amplifica-
dor de
circuito
mínimo
Fusíveis
recomen-
dados
LRMEQ5AY1
LRLEQ5AY1
φ
3, 50Hz 380-415V 12,7A 15A
LRMEQ6AY1
LRLEQ6AY1
φ
3, 50Hz 380-415V 13,6A 15A
LRMEQ8AY1
LRLEQ8AY1
φ
3, 50Hz 380-415V 19,2A 25A
LRMEQ10AY1
LRLEQ10AY1
φ
3, 50Hz 380-415V 21,9A 25A
LRMEQ12AY1
LRLEQ12AY1
φ
3, 50Hz 380-415V 23,9A 25A
LRMEQ15AY1
LRLEQ15AY1
φ
3, 50Hz 380-415V 31,2A 40A
LRMEQ20AY1
LRLEQ20AY1
φ
3, 50Hz 380-415V 34,8A 40A
Z
max
(Ω) Valor S
sc
mínimo
LRMEQ5AY1
LRLEQ5AY1
––
LRMEQ6AY1
LRLEQ6AY1
––
LRMEQ8AY1
LRLEQ8AY1
0,27 652KVA
LRMEQ10AY1
LRLEQ10AY1
0,27 896KVA
LRMEQ12AY1
LRLEQ12AY1
0,27 1093KVA
LRMEQ15AY1
LRLEQ15AY1
0,24 757KVA
LRMEQ20AY1
LRLEQ20AY1
0,24 941KVA
Espessura de fio eléctrico
0,75~1,25mm
2
Comprimento máximo de fiação 130m
Espessura de fio eléctrico
0,75~1,25mm
2
Comprimento máximo de fiação 130m
C1 W1
C
P2
P1
Instale as luvas isolantes
Fixe a fiação com a
braçadeira fornecida (1)
X2M
X3M
2
1
Fixe a fiação de
comutação de operação
remota ao bloco de resina
por meio de uma presilha
(suprimento de campo).
Cabo de força
Terminal frisados
Luva isolante
07_PT_3P248411-2.fm Page 13 Monday, June 8, 2009 1:06 PM
