4 Español
6.
El espacio alrededor de la unidad es adecuado para el servicio y
hay un mínimo espacio para las entradas y salidas de aire.
(Vea los “Ejemplos de espacio de instalación” para los requisitos
de espacio mínimo.)

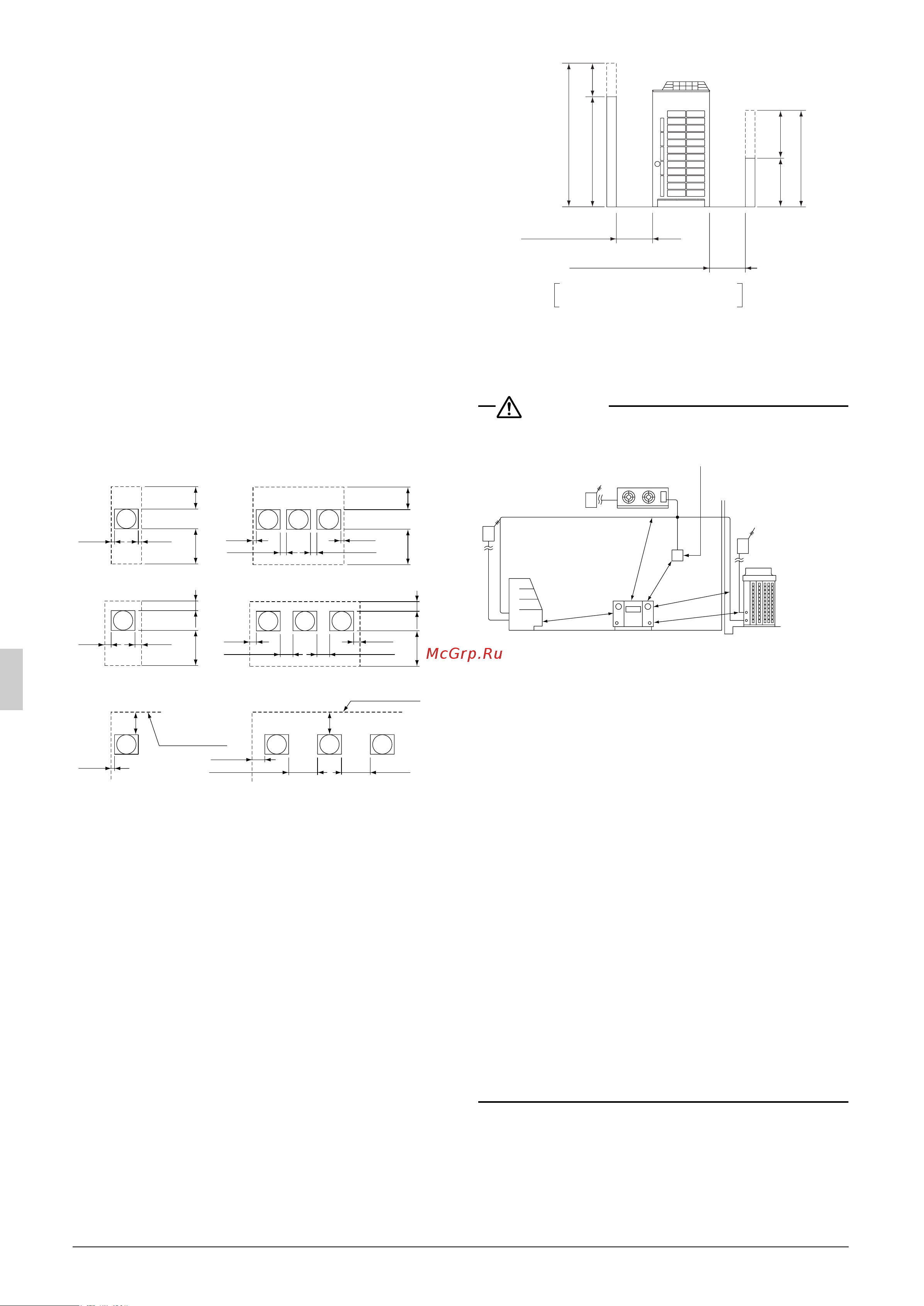

Ejemplos de espacio de instalación
• Los requerimientos de espacio de instalación mostrados en la fig-
ura siguiente constituyen una referencia para la operación de
enfriamiento cuando la temperatura exterior es de 32°C.
Si la temperatura exterior de diseño sobrepasa de 32°C o la
carga de calentamiento sobrepasa la capacidad máxima en
todas las unidades exteriores, tome un espacio aun mayor en la
entrada que se muestra en la siguiente figura.
• Durante la instalación, instale las unidades usando los patrones
más apropiados que se muestran en la siguiente figura para la
localización en cuestión, tomando en consideración el trafico
humano y el viento.
• Si el número de unidades instaladas es mayor que el que se
muestra en el patrón de la siguiente figura, instale las unidades
de manera que no hayan corto y circuitos.
• Con respecto al espacio en el frente de la unidad, considere el
espacio necesario para la tubería de refrigerante local cuando
instale las unidades.
• Si la condición de trabajo en la siguiente figura no se aplica, con-
tacte a su concesionario o a Daikin directamente.
NOTA) Para los patrones 1 y 2
•
Altura de pared para el lado delantero – no mayor de 1500 mm.
•
Altura de pared para el lado de succión – no mayor de 500 mm.
• Altura de pared para los lados – sin límite.
• Si la altura supera lo anterior, calcule h1 y h2 mostrados en la
figura de abajo y añada h1/2 al espacio de servicio del lado
delantero y h2/2 al espacio de servicio del lado de succión.
PRECAUCIÓN
1.
Una unidad de condensación del inversor puede causar ruido
electrónico generado de la radiodifusión de A.M. Examine donde
instalar la unidad de condensación principal y los cables eléctri-
cos, manteniendo las distancias apropiadas a los equipos
estéreo, computadores personales, etc.
Especialmente para los lugares con mala recepción, asegúrese
que hay una distancia de por lo menos 3 metros para los con-
troles remotos interiores, coloque el cableado eléctrico y el
cableado de transmisión en los conductos y conecte a tierra los
conductos.
2.
Cuando instale en un lugar donde hay mucha nieve, tome las
siguientes medidas contra la nieve.
• Asegúrese que la base es lo suficientemente alta como para
que la admisión no quede tapada por la nieve.
• Monte una caperuza de protección contra la nieve (accesorio
opcional)
• Desmonte la rejilla de admisión trasera para evitar que la
nieve se acumule en las aletas.
3.
Si se condensa la humedad, puede gotear escalera abajo (o en el
pasillo) según las condiciones del piso, tome medidas tales como
la instalación del kit de bandeja de drenaje (de venta por sepa-
rado).
4.
El refrigerante R410A no es tóxico, no es inflamable y es seguro.
Sin embargo, si hay fugas, su concentración puede exceder el
límite permitido según el tamaño de la habitación. Debido a esto,
podría ser necesario tomar medidas contra las filtraciones.
Véanse los “Datos de ingeniería” para los detalles.
≥10 ≥10
≥10
≥20
≥10
≥20
≥50
≥100
≥50
≥100
≥200
≥400 ≥400
≥50 ≥50
≥200
≥300
≥300
≥300≥500
≥100≥500
≥300
≥500≥100≥500
<
Si se instala como una unidad simple
>
(Patrón 1) NOTA)
(Patrón 2) NOTA) (Patrón 2) NOTA)
(Patrón 3) (Patrón 3)
(Patrón 1) NOTA)
<
Cuando se instala en serie
>
Lado
delantero
Lado delantero
Lado delantero
Lado delantero
Lado
delantero
Lado delantero
Sin límite a la
altura de la pared
Sin límite a la
altura de la pared
Espacio de servicio
en el lado de succión
Espacio de servicio
en el lado delantero
Espacio de servicio
en el lado de succión
Espacio de servicio
en el lado delantero
Espacio de servicio
en el lado de succión
Espacio de servicio
en el lado delantero
Espacio de servicio
en el lado de succión
Espacio de servicio
en el lado delantero
A
B
1500
500 h2
Lado delantero
Espacio de
servicio
Espacio de servicio
Lateral de aspiración
h1
X = 500 + h1/2 ó más
Y = 300 + h2/2 ó más
(Y = 100 + h2/2 ó más)
[Los valores entre paréntesis son para el
patrón 2]
h1 = A (Altura efectiva) – 1500
h2 = B (Altura efectiva) – 500
≥1500
≥1500
≥1500
≥1500
≥1500
Interruptor de ramal, disyuntor
de sobrecorriente
(Disyuntor de filtración
de tierra)
Interruptor de ramal,
disyuntorde sobrecorriente
(Disyuntor de filtración
de tierra)
Panel de control
Panel de advertencia
Exhibición
(mm)
04_ES_3P248411-2.fm Page 4 Monday, June 8, 2009 12:46 PM
