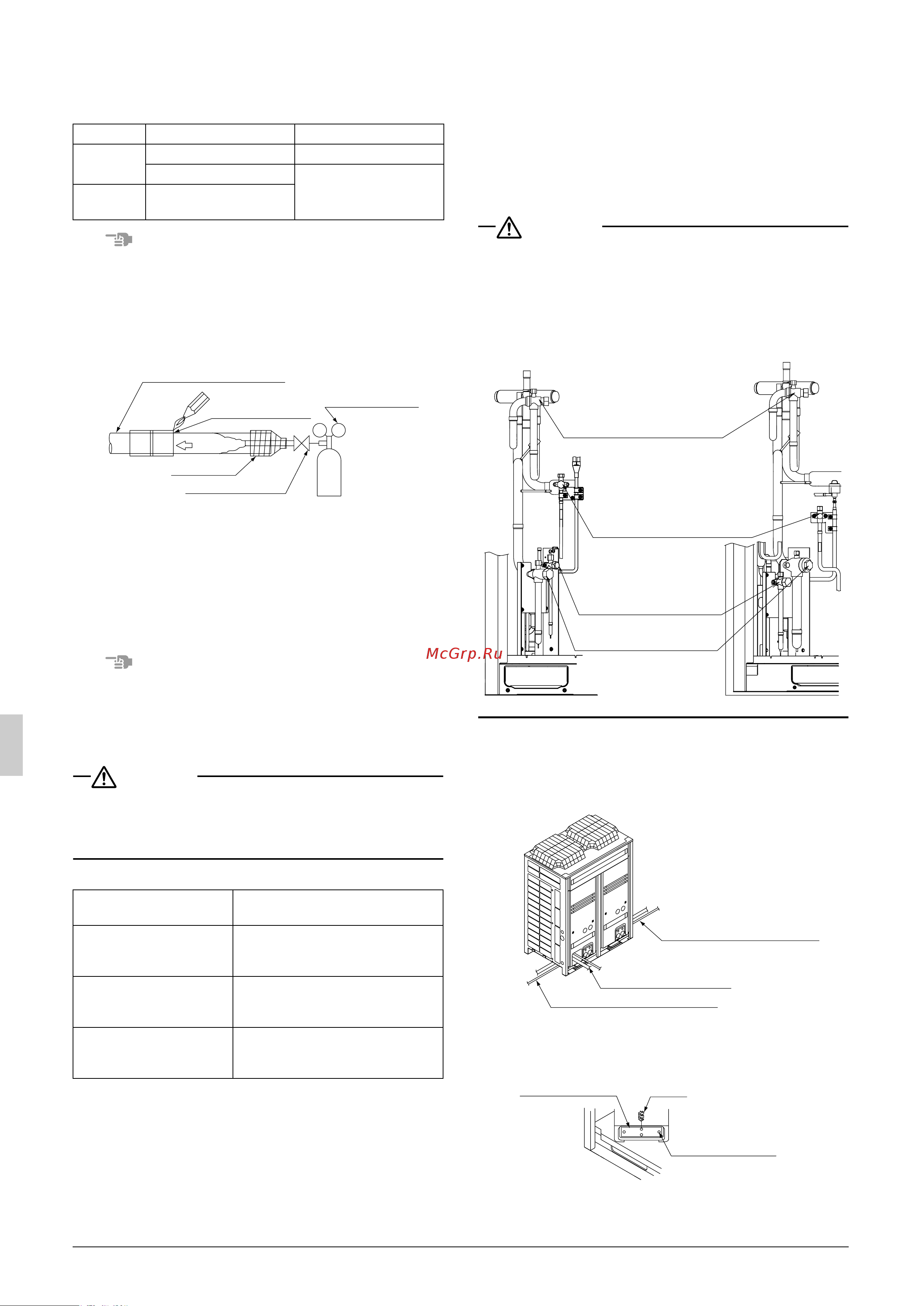

8 Italiano
6-2 Protezione dalle contaminazioni in fase di
installazione dei tubi
Proteggere le tubazioni in modo da evitare la possibile penetrazione
di sporcizia, scorie, polvere ecc.
Nota
Prestare particolare attenzione per evitare la penetrazione di polvere
o di sporcizia quando si fanno transitare i tubi attraverso fori nelle
pareti e quando si fa passare il tubo all’esterno.
6-3 Collegamento dei tubi
• In fase di brasatura accertarsi di eseguire la permutazione
dell’azoto o la soffiatura all’azoto.
La brasatura senza permutazione o soffiatura di azoto all’interno
delle tubazioni genera all’interno dei tubi una gran quantità di film
ossidato che potrebbe influire negativamente sulle valvole e sui
compressori del sistema refrigerante e influire negativamente sul
normale funzionamento.
• Il regolatore di pressione per l’azoto rilasciato durante la realizza-
zione della brasatura deve essere impostato su 0,02 MPa (circa
0,2 kg/cm
2
: si deve sentire un leggero soffio sulla guancia).
Nota
Quando si effettua la brasatura delle giunzioni dei tubi non utilizzare
anti-ossidanti.
I residui potrebbero intasare i tubi e danneggiare l’unità.
6-4 Installazione essiccatore
ATTENZIONE
Questo prodotto richiede l’installazione in loco di un essiccatore sulle
tubazioni del liquido.
(L’uso dell’unità senza l’installazione di un essiccatore può compor-
tare il guasto dell’apparecchio.)
Selezionare l’essiccatore dalla seguente tabella:
• Installare l’essiccatore in senso orizzontale ove possibile.
• Installare l’essiccatore il più vicino possibile all’unità esterna.
• Rimuovere il tappo dell’essiccatore subito prima della brasatura
(per evitare l’assorbimento dell’umidità aerodispersa).
• Seguire le istruzioni del manuale d’uso dell’essiccatore relative
alla brasatura dell’essiccatore.
• Rimediare le eventuali bruciature della vernice dell’essiccatore
che possono verificarsi durante la brasatura dell’essiccatore.
Contattare il produttore per ulteriori informazioni relative alla ver-
nice a scopi di riparazione.
• Per certi tipi di essiccatore, viene specificata la direzione del
flusso.
Impostare la direzione del flusso in base al manuale d’uso
dell’essiccatore.
6-5 Collegamento delle tubazioni del refrigerante
ATTENZIONE
• Oltre alle valvole d’arresto di gas e liquido, l’unità dispone di una
valvola d'arresto per la manutenzione (si veda schema sotto).
• Non far funzionare la valvola d'arresto per la manutenzione*.
(L’impostazione di fabbrica della valvola d'arresto per la manuten-
zione è su “aperto”. Durante il funzionamento, lasciare sempre
questa valvola in posizione aperta. Usare l’unità con la valvola in
posizione chiusa può causare il guasto del compressore.)
1.
Direzione di uscita dei tubi
Le tubazioni locali tra unità possono essere collegate in avanti o ai
lati (usciranno dal fondo) come mostrato nella figura seguente.
Se i tubi vengono fatti uscire dalla parte inferiore, utilizzare il foro
pretranciato presente nella parte inferiore del telaio.
Fare attenzione quando si aprono i fori pretranciati
• Aprire il foro pretranciato della base del telaio perforando le quat-
tro concavità con una punta da 6 mm.
• Fare attenzione a non danneggiare la copertura
Luogo Periodo di installazione Metodo di protezione
Esterno
Più di un mese Serrare il tubo
Meno di un mese
Serrare o sigillare il tubo
con nastro
Interno
Indipendentemente dal
periodo
Modello
Nucleo dell’essiccatore necessario
(tipo consigliato)
LRMEQ5AY1, LRLEQ5AY1
LRMEQ6AY1, LRLEQ6AY1
80g (equivalente al setaccio moleco-
lare 100%)
(DML083/DML083S: prodotto da Danfoss)
LRMEQ8AY1, LRLEQ8AY1
LRMEQ10AY1, LRLEQ10AY1
LRMEQ12AY1, LRLEQ12AY1
160g (
equivalente al setaccio moleco-
lare 100%
)
(DML163/DML163S : prodotto da Danfoss)
LRMEQ15AY1, LRLEQ15AY1
LRMEQ20AY1, LRLEQ20AY1
160g (
equivalente al setaccio moleco-
lare 100%
)
(DML164/DML164S : prodotto da Danfoss)
Tubazione del refrigerante
Valvola di riduzione
della pressione
Valvola regolabile
Nastratura
Azoto
Azoto
Punto di esecuzione
della brasatura
Valvola d’arresto lato liquido
(dotata di porta di servizio)
Valvola d’arresto lato gas
(dotata di porta di servizio)
* Valvola d’arresto per la
manutenzione
* Valvola d’arresto per la
manutenzione
Collegamento sul lato destro
Collegamento anteriore
Collegamento sul lato sinistro
Foro pretranciato
Sezione concava
(4 punti)
Punta
