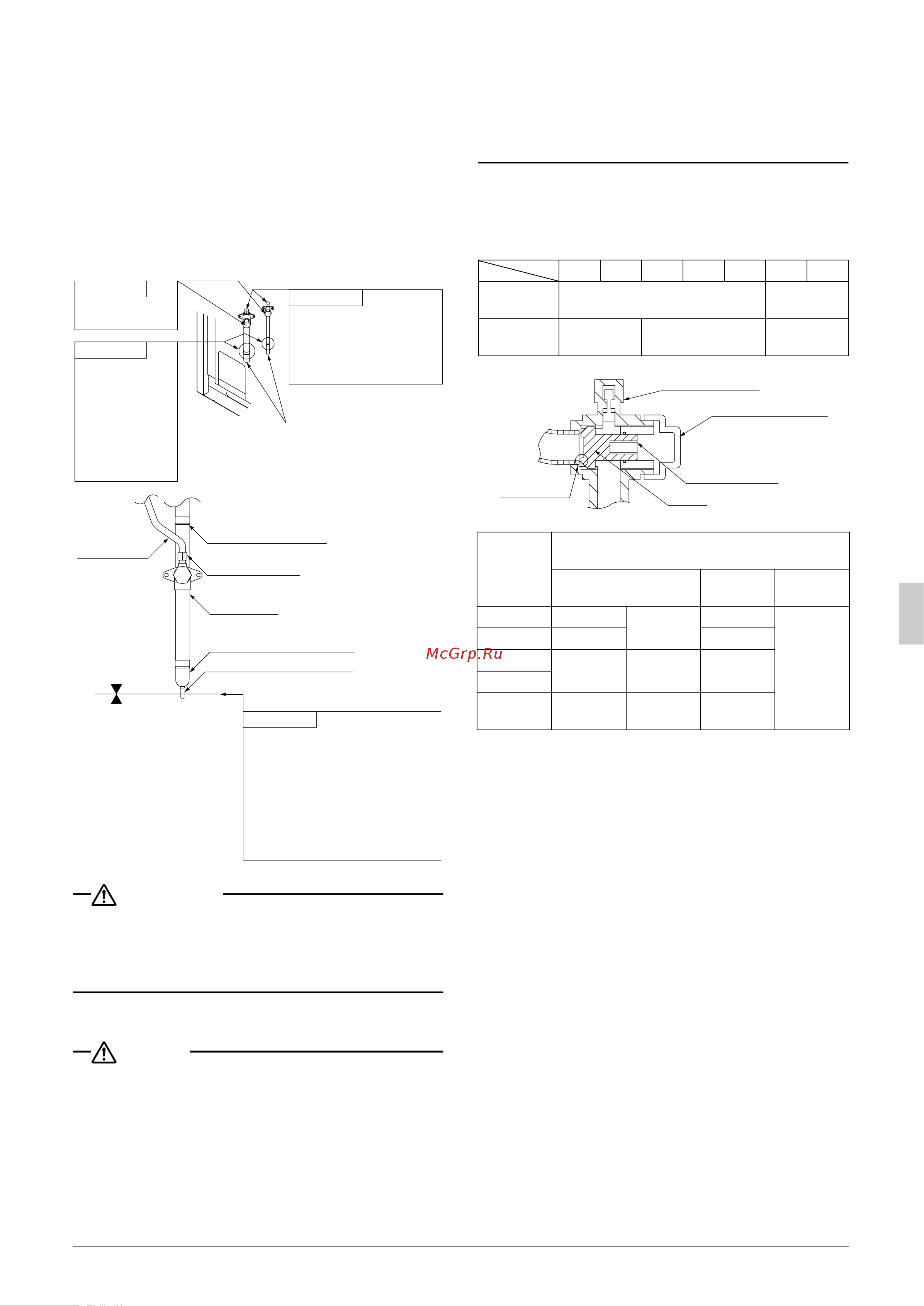

Français 9
• Veillez à ne pas endommager l’enveloppe
• Après avoir percé les trous, protégez le câblage avec une con-
duite ou une bague en veillant à ne pas endommager le câblage.
• Lors du passage du câblage électrique par les trous d’expulsion,
protégez la câblage avec une conduite ou des bagues pour être
certain de ne pas endommager le câblage.
2.
Retirez le pince-canalisations
Dans le cas de la connexion des canalisations de réfrigérant à
l’unité extérieure, retirez la canalisation suspendue comme dans
la procédure suivante.
Reportez-vous à “Méthode de fonctionnement du clapet
d’arrêt” pour le maniement du clapet d’arrêt.
AVERTISSEMENT
Déconnectez le pince-canalisation après avoir recueilli le gaz
réfrigérant se trouvant dans le tuyau.
Le tuyau risquera d’exploser et de causer des blessures par fusion
du métal de remplissage de brasage si vous ne recueillez pas
entièrement le gaz réfrigérant se trouvant dans le tuyau.
Méthode de fonctionnement du clapet d’arrêt
Pour actionner les clapets d’arrêt, suivez les instructions ci-dessous.
ATTENTION
• N’ouvrez jamais le clapet d’arrêt avant d’avoir accompli les étapes
indiquées dans “8-3 Vérification des dispositifs et des condi-
tions d’installation” des canalisations.
Ne laissez pas le clapet d’arrêt ouvert sans avoir préalablement
mis l’alimentation électrique sur marche, sinon du réfrigérant
pourrait se condenser dans le compresseur et l’isolation du circuit
d’alimentation électrique principale pourrait être détériorée.
• Veillez à utiliser un outil dédié pour manipuler le clapet d’arrêt. Le
clapet d’arrêt n’est pas du type à plaque postérieure. Le clapet
risquera de rompre s’il est soumis à une force excessive.
• Utilisez une durit de charge lorsque vous utilisez l’orifice de ser-
vice.
• Veillez à ce qu’il n’y ait aucune fuite de gaz réfrigérant après avoir
serré fermement le couvercle du clapet et le capuchon.
〈Couple de serrage〉
Vérifiez dans le tableau suivant les tailles des clapets d’arrêt incor-
porés à chaque modèle, et les valeurs du couple de serrage des cla-
pets d’arrêt respectifs.
Tailles des clapets d’arrêt
〈Méthode d’ouverture〉
1. Retirez le couvercle du clapet et tournez l’arbre dans le sens
inverse des aiguilles d’une montre à l’aide d’une clé hexagonale.
2. Tournez l’arbre jusqu’à ce qu’il s’arrête.
3. Serrez fermement le couvercle du clapet. Pour le couple de ser-
rage selon la taille, reportez-vous au tableau ci-dessus.
〈Méthode de fermeture〉
1. Retirez le couvercle du clapet et tournez l’arbre dans le sens des
aiguilles d’une montre à l’aide d’une clé hexagonale.
2. Serrez l’arbre jusqu’à ce qu’il entre en contact avec le joint
d’étanchéité du clapet.
3. Serrez fermement le couvercle du clapet. Pour le couple de ser-
rage selon la taille, reportez-vous au tableau ci-dessus.
〈Précautions pour manipuler le couvercle du clapet〉
• Veillez à ne pas endommager le joint d’étanchéité.
• Au moment du montage du couvercle du clapet, appliquez un pro-
duit de blocage de vis sur le filetage.
• N’appliquez pas de produit de blocage de vis (pour l’utilisation
avec écrou évasé) sur le joint d’étanchéité.
Procédure 1
assurez-vous que le
clapet d’arrêt est fermé.
Procédure 4
Procédure 2
Connectez une durit de charge
à l’orifice de service des clapets
d’arrêt du côté liquide et du côté
gaz et retirez le gaz du pince-
canalisation.
Procédure 3
Pince-canalisations
Orifice de service
Clapets d’arrêt du côté
liquide et du côté gaz
Tuyau du côté produit
Orifice de service
Durit de
charge
Canalisations
sur place
Pince-canalisations
(
Petit
)
Pince-canalisations
(
Petit
)
Coupez
Faites fondre le matériau
de brasage à l’aide d’un
brûleur et retirez le
pince-canalisation
(grand) après
que le gaz ait été
déchargé du pince-
canalisation.
Coupez le pince-canalisation (petit) à
l’aide d’un outil approprié comme un
coupe-tuyau et ouvrez la section croisée
pour vérifier qu’il n’y a pas d’huile
résiduelle.
Remarque: si de l’huile ressort de la
section croisée, coupez le pince-
canalisation (grand) à l’aide d’un coupe-
tuyau et retirez le pince-canalisation.
Type 5A Type 6A Type 8A
Type 10A Type 12A Type 15A Type 20A
Clapet d’arrêt du
côté liquide
φ9,5 φ12,7
Clapet d’arrêt
du côté gaz
φ19,1 φ25,4 φ31,8
Tailles des
clapets
d’arrêt
Couple de serrage N•m
(fermeture dans les sens des aiguilles d’une montre)
Arbre (corps du clapet)
Couvercle
du clapet
Orifice de
service
φ9,5 5,4~6,5
Clé hexago-
nale: 4mm
13,5~16,5
11,5~13,9
φ12,7 8,1~9,9 18,0~22,0
φ19,1
27,0~33,0
Clé hexago-
nale: 8mm
22,5~27,5
φ25,4
φ31,8 26,5~29,4
Clé hexago-
nale: 10mm
44,1~53,9
Orifice de service
Couvercle du clapet
Trou hexagonal
Arbre
Joint
d’étanchéité
