Portugues 15
8-1 Teste de hermeticidade/secagem a vácuo
O refrigerante está dentro da unidade.
Assegure-se de manter ambas as válvulas de corte de
líquido e de gás fechadas quando de um teste de her-
meticidade ou secagem a vácuo da tubulação local.
[Para técnico de trabalho de tubulação]
Ao terminar o trabalho de tubulação, fazer a seguinte inspecção pre-
cisamente.
• Para assegurar que a unidade de condensação resiste à pressão
apropriadamente e evitar a intrusão de matérias estranhas, asse-
gure-se de utilizar as ferramentas próprias ao R410A.
• Hermético
Pressurizar a secção de alta pressão do sistema (tubulação de
líquido) a 3,8 MPa (38 bar) e a secção de baixa pressão do
sistema (tubulação de gás) à pressão de projecto (*1) da unidade
interna (suprimento de campo) do porto de serviço (*2) (cuidando
para não ultrapassar a pressão de projecto.)
Considera-se o sistema aprovado se não houver diminuição na
pressão durante 24 horas.
Se houver diminuição da pressão, verifique e repare os vazamen-
tos.
• Secagem a vácuo
Conecte uma bomba a vácuo aos portos de serviço (*) de ambos
os tubos de líquido e gás por pelo menos 2 horas, e faça vácuo na
unidade até chegar a –100,7 kPa ou menos. A seguir, deixe a
unidade descansar por 1 hora à pressão de –100,7 kPa ou
menos, e verifique que a leitura do medidor de vácuo não sobe.
Se a pressão subir, então há água residual no sistema ou o
sistema tem vazamento.
*1 Contacte o fabricante de antemão para mais informação sobre a
pressão de projecto da unidade interna (suprimento de campo).
*2 Refira-se ao rótulo de instruções no painel frontal da unidade
externa (abaixo) com relação à posição do porto de serviço.
PRECAUÇÃO
• Execute um teste de hermeticidade e secagem a vácuo sem falta
através do porto de serviço tanto para as válvulas de corte de
líquido como de gás.
• Use mangueiras de carga (providas com uma vareta de empuxo
cada uma) ao usar os portos de serviço.
No caso de intrusão possível de água na tubulação
Realize a secagem a vácuo mencionada acima por 2 horas primeiro
nos seguintes casos:
Com o produto instalado na estação das chuvas, há o receio de con-
densação de humidade resultante da tubulação devido ao longo
período de trabalho de instalação, ou o receio de intrusão de água
da chuva na tubulação por outras razões.
A seguir, imponha uma pressão de até 0,05 MPa com gás
nitrogénio (para destruição do vácuo) e faça vácuo na unidade a
até –100,7 kPa ou menos por 1 hora com a bomba de vácuo
(para secagem a vácuo).
Repita a destruição de vácuo e a secagem de vácuo se a pressão
não chegar a –100,7 kPa ou menos depois de um mínimo de 2 horas
de aplicação de vácuo.
Deixe o estado de vácuo por 1 hora e, a seguir, confirme que a leitura
do medidor de vácuo não sobe.
8-2 Trabalho de isolamento térmico
• Assegure-se de realizar o isolamento térmico da tubulação
depois do teste de hermeticidade e da secagem a vácuo.
• Assegure-se de realizar o isolamento térmico dos tubos de
líquido e gás na tubulação de conexão. Caso contrário, fugas de
água podem ocorrer.
• Assegure-se de isolar a tubulação de conexão de líquido e gás.
Caso contrário, isto pode resultar em fuga de água. Consulte o
gráfico a seguir como directriz geral ao seleccionar a espessura
do isolamento.
• Temperatura mínima de chegada do tubo de líquido 0°C
Temperatura mínima de chegada do tubo de gás
–20°C (MT (Temperatura Média))
–40°C (LT (Temperatura Baixa))
• Reforce o material de isolamento para a tubulação de refrigerante
conforme o ambiente de instalação térmica. Caso contrário, a
superfície do material de isolamento pode resultar em conden-
sação de humidade.
• Se a água de condensação de humidade nas válvulas de corte
puderem fluir ao lado da unidade interna através da folga entre o
material de isolamento e a tubulação porque a unidade externa
foi instalada acima da unidade interna ou por outras razões, real-
ize o tratamento adequado tal como a vedação das juntas (refira-
se às ilustrações seguintes).
•
Fixe a cobertura da saída da tubulação com o orifício destacável
aberto. Caso hajam animais pequenos a entrar pela saída da tubu-
lação, cubra a saída da tubulação com material de bloqueio (supri-
mento de campo) depois de executar os passos de “
10.
REABASTECIMENTO DE REFRIGERANTE
” (refira-se às ilus-
trações seguintes).
Use a saída de tubulação para trabalhos requeridos durante os
passos de “
10. REABASTECIMENTO DE REFRIGERANTE
” (por
exemplo, um trabalho de trazer a mangueira de carga para dentro).
Tubulação de
calibração
Mangueira de
carga
• Para assegurar que a unidade de conden-
sação aguenta a pressão apropriadamente
e evitar a intrusão de matérias estranhas
(água, sujeira e pó), use uma tubulação de
calibração dedicada ao R410A e uma
mangueira de carga. As ferramentas dedi-
cadas ao R410A e ao R407C são difer-
entes no que se refere à especificação dos
parafusos.
Bomba de vácuo
• Preste a máxima atenção para que o óleo
da bomba não retorne ao sistema
enquanto a bomba não estiver em oper-
ação.
• Use uma bomba de vácuo que possa alca-
nçar –100,7 kPa (5 Torr ou –755 mmHg).
Gás para uso no
teste de hermeti-
cidade
• Gás nitrogénio
Posição do rótulo de instruções
Rótulo
Válvula de redução de pressão
Nitrogénio
Usado para
reabastecimento
de refrigerante
Tanque
(com sifão)
Medidor
Bomba de vácuo
Válvula
Mangueira
de carga
Válvula de corte
do lado de gás
Porto de serviço
da válvula de corte
Válvula de corte
do lado de líquido
Tubulações de campo
Nota:

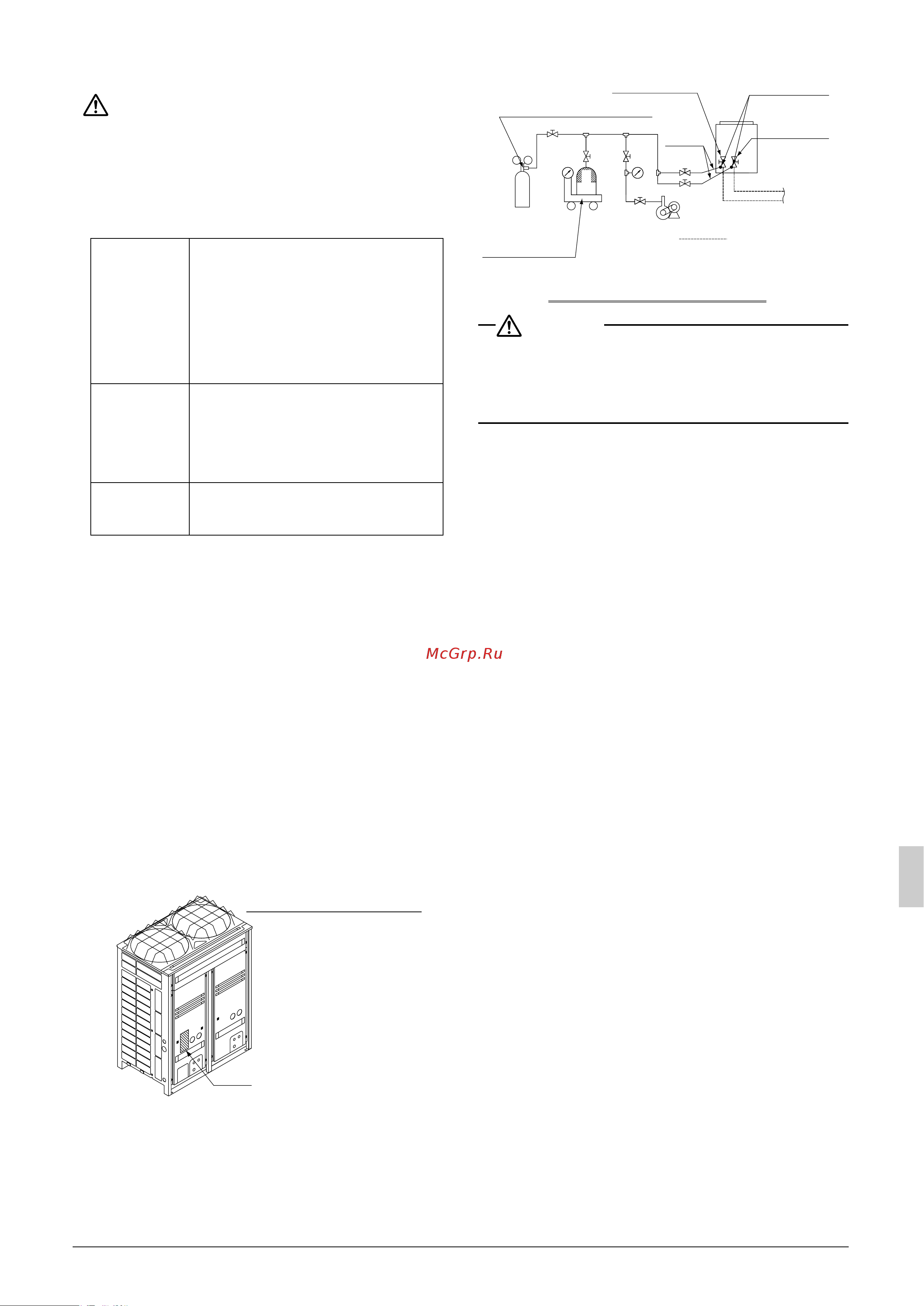

Procedimento de conexão para tubulação
de calibração e bomba de vácuo
R410A
Unidade externa
À unidade
interna
07_PT_3P248411-2.fm Page 15 Monday, June 8, 2009 1:06 PM
