Polski
szczególności, jeżeli dla śrub mniejszych od M8
używany jest dłuższy czas dokręcania, istnieje ryzyko
złamania śruby – przed przystąpieniem do pracy należy
zawsze sprawdzić właściwy czas i siłę dokręcania.
5. Dostosowanie momentu obrotowego i siły
dokręcania do rozmiaru śruby
Optymalny moment obrotowy dokręcania śrub lub
nakrętek zależy od materiału i wymiaru śrub lub
nakrętek. Zbyt duży moment obrotowy dokręcania małej
śruby może spowodować jej uszkodzenie lub złamanie.
Moment obrotowy zwiększa się proporcjonalnie do
czasu działania. Należy zawsze dobrać czas dokręcania
odpowiedni dla danej śruby.
6. Trzymanie narzędzia
Narzędzie powinno być mocno trzymane obiema
rękoma. Należy zawsze trzymać narzędzie w linii osi
śruby.
Nie jest konieczne zbyt mocne dociskanie narzędzia.
Należy dociskać narzędzie jedynie z siłą wystarczającą
do pokonania oporu.
7. Sprawdzenie właściwego momentu obrotowego
Wymienione poniżej czynniki mogą spowodować
zmniejszenie momentu obrotowego dokręcania. Dlatego
też przed przystąpieniem do pracy z urządzeniem należy
próbnie wkręcić kilka śrub. Czynniki wpływające na
wartość momentu obrotowego są następujące:
(1) Napięcie
Kiedy akumulatory są bliskie wyczerpania, napięcie
zostaje zmniejszone, a więc moment obrotowy także
jest mniejszy.
(2) Czas pracy
Moment obrotowy zwiększa się wraz z czasem pracy.
Jednak moment obrotowy nie może wzrosnąć powyżej
pewnej wartości maksymalnej, nawet jeżeli czas pracy
jest długi (patrz Rys. 18 i 19).
(3) Średnica śruby
Moment obrotowy różni się w zależności od średnicy
śruby, jak pokazano na Rys. 18 i 19. Ogólnie mówiąc,
im większa średnica śruby, tym większy moment
obrotowy jest potrzebny do jej wkręcenia.
(4) Warunki pracy
Moment obrotowy dokręcania zależy od współczynnika
momentu obrotowego, klasy i długości śrub, nawet
kiedy śruby posiadają gwint o takim samym rozmiarze.
Wymagany moment obrotowy jest ponadto różny w
zależności od stanu powierzchni materiału, w który
śruba ma zostać wkręcona. Jeżeli śruba i nakrętka
obracają się razem, wymagany moment obrotowy jest
znacznie niższy.
(5) Wykorzystanie części opcjonalnych (WR12DAF2)
Moment obrotowy jest zmniejszony w przypadku użycia
pręta przedłużającego, złącza uniwersalnego lub
długiego gniazda.
(6) Prześwit gniazda (WR12DAF2)
W przypadku zużytego lub zdeformowanego gniazda
kwadratowego lub sześciokątnego nie jest możliwe
zapewnienie odpowiedniej szczelności pomiędzy
nakrętką a kowadełkiem, co powoduje zmniejszenie
momentu obrotowego.
Używanie gniazda nieodpowiedniego dla danej śruby
może spowodować, że moment obrotowy będzie
niewystarczający.
(7) Moment obrotowy dokręcania różni się w zależności
od stopnia naładowania akumulatora (WR12DAF2).
Rys. 21 zawiera przykładową relację pomiędzy
momentem obrotowym dokręcania a liczbą wkręceń,
dla modelu WR12DAF2. Jak pokazano, moment
obrotowy stopniowo zmniejsza się w miarę wzrostu
liczby wkręceń. W szczególności, kiedy akumulatory
są bliskie wyczerpania (punkt „a” na wykresie), siła
działania urządzenia zmniejsza się, a moment obrotowy
drastycznie spada. Jeżeli to nastąpi, należy sprawdzić
wartość momentu obrotowego, a następnie w razie
konieczności naładować akumulator.
〈
WH12DAF2
〉

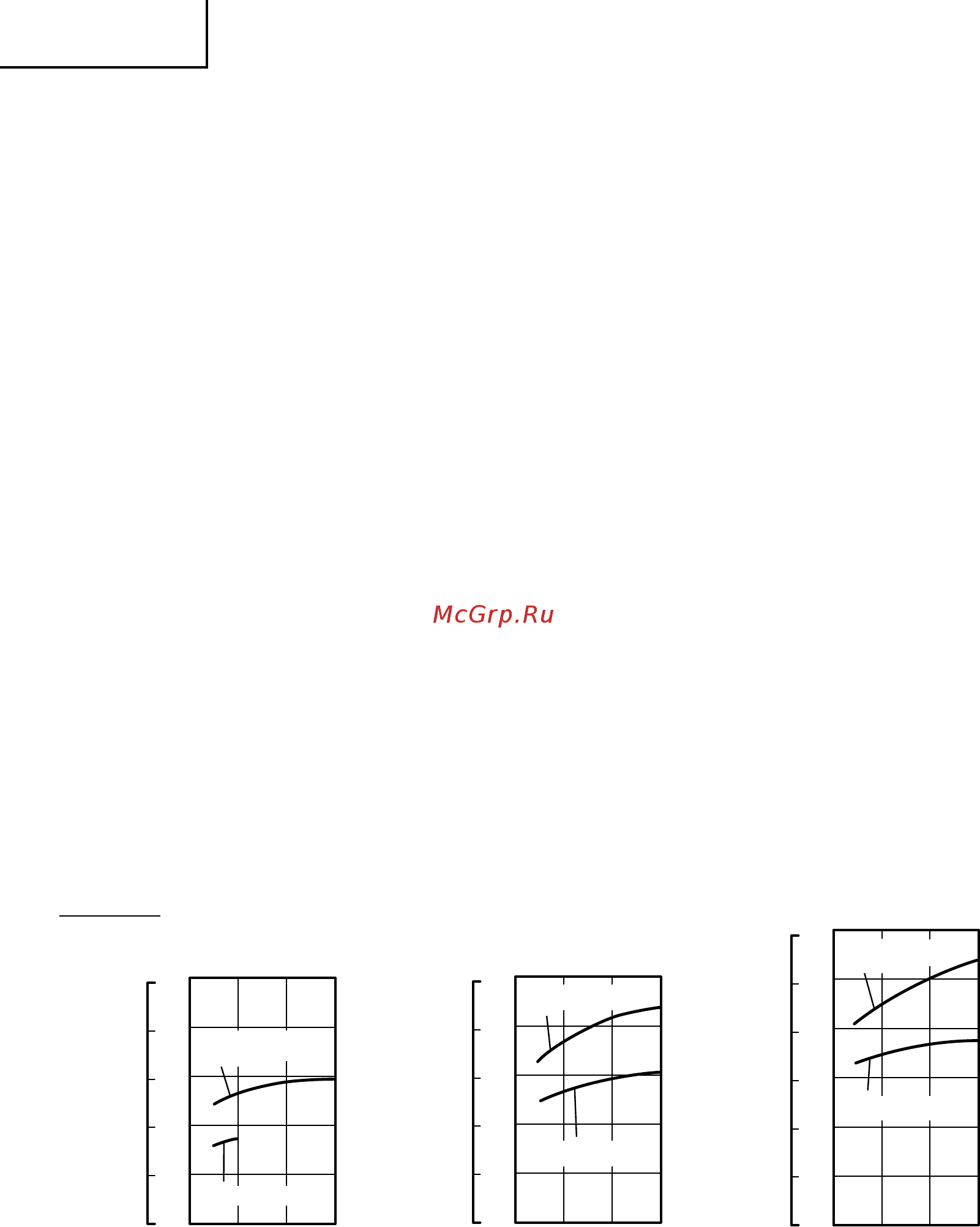

Rys.18
kgf
•
cm
1000
800
600
400
200
0
M8 × 30
N
•
m
100
80
60
40
20
0
Moment obrotowy dokręcania
Czas dokręcania: sek
(Grubość płyty stalowej
t = 10 mm)
Śruba zwykła
Śruba o wysokim
napięciu
0123
M10 × 30
N
•
m
100
80
60
40
20
0
kgf
•
cm
1000
800
600
400
200
0
Śruba o wysokim
napięciu
Czas dokręcania: sek
(Grubość płyty stalowej
t = 10 mm)
Śruba zwykła
Moment obrotowy dokręcania
0123
M12 × 45
N
•
m
120
100
80
60
40
20
0
kgf
•
cm
1200
1000
800
600
400
200
0
Moment obrotowy dokręcania
Czas dokręcania: sek
(Grubość płyty stalowej
t = 25 mm)
Śruba zwykła
Śruba o wysokim
napięciu
0123
