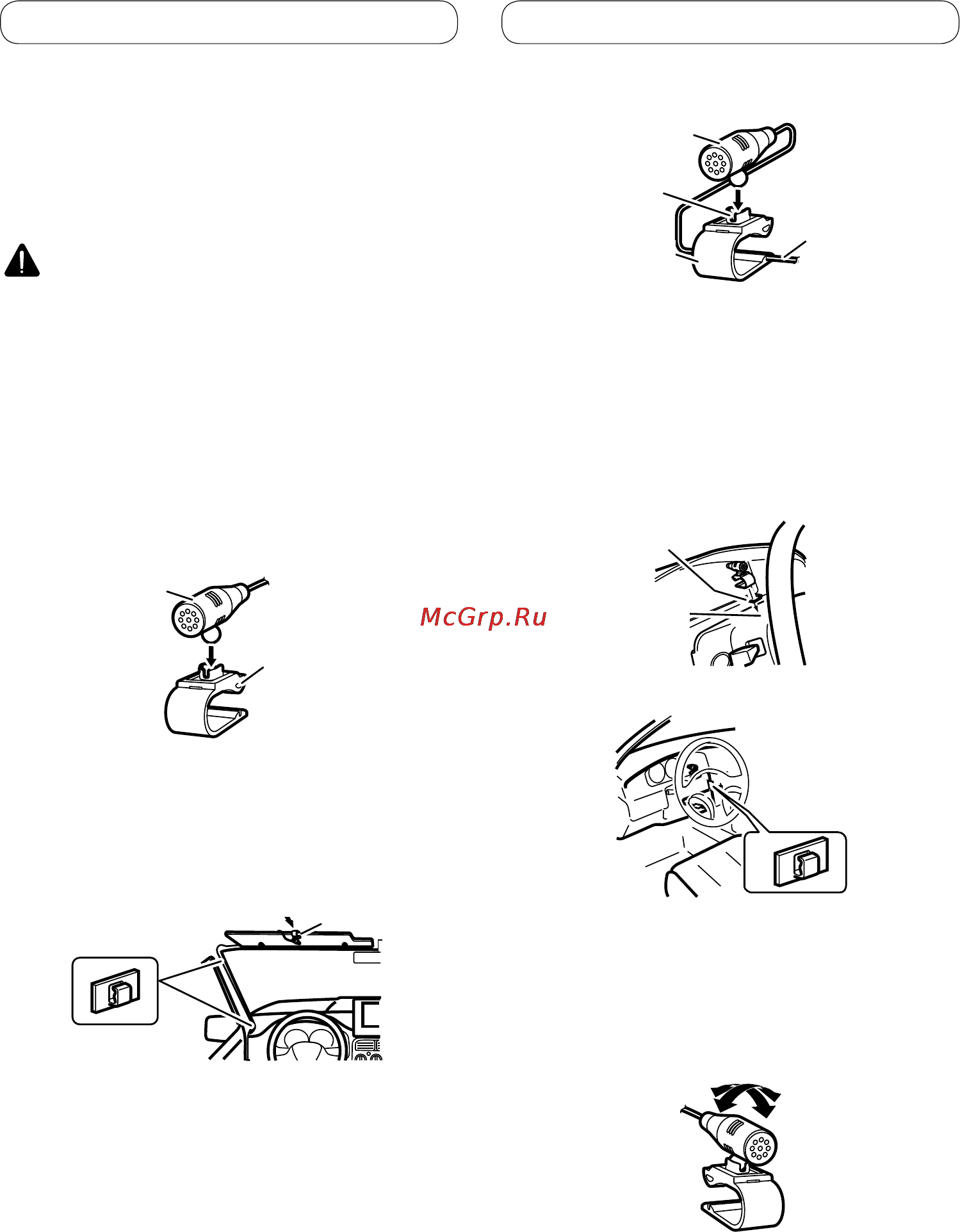

Installing the microphone
Install the microphone in a position and
orientation that will enable it to pick up the
voice of the person operating the system.
CAUTION
• It is extremely dangerous to allow the microphone
lead to become wound around the steering column
or gearstick. Be sure to install the unit in such a
way that it will not obstruct driving.
When installing the microphone
on the sun visor
1. Install the microphone on the
microphone clip.
2. Install the microphone clip on the sun
visor.
• With the sun visor up, install the microphone
clip. (Lowering the sun visor reduces the voice
recognition rate.)
• Use separately sold clamps to secure the lead
where necessary inside the vehicle.
When installing the microphone
on the steering column
1. Install the microphone on the
microphone clip.
• Microphone can be installed without using
microphone clip. In this case, detach the
microphone base from the microphone clip. To
detach the microphone base from microphone clip,
slide the microphone base.
2. Install the microphone clip on the
steering column.
• Use separately sold clamps to secure the lead
where necessary inside the vehicle.
Adjusting the microphone angle
The microphone angle can be adjusted.
Microphone
Microphone clip
Microphone clip
Clamp
Microphone
Microphone clip
Fit the micro-
phone lead into
the groove
Double-sided tape
Install the microphone
clip on the rear side of
the steering column.
Clamp
Microphone base
Installation
