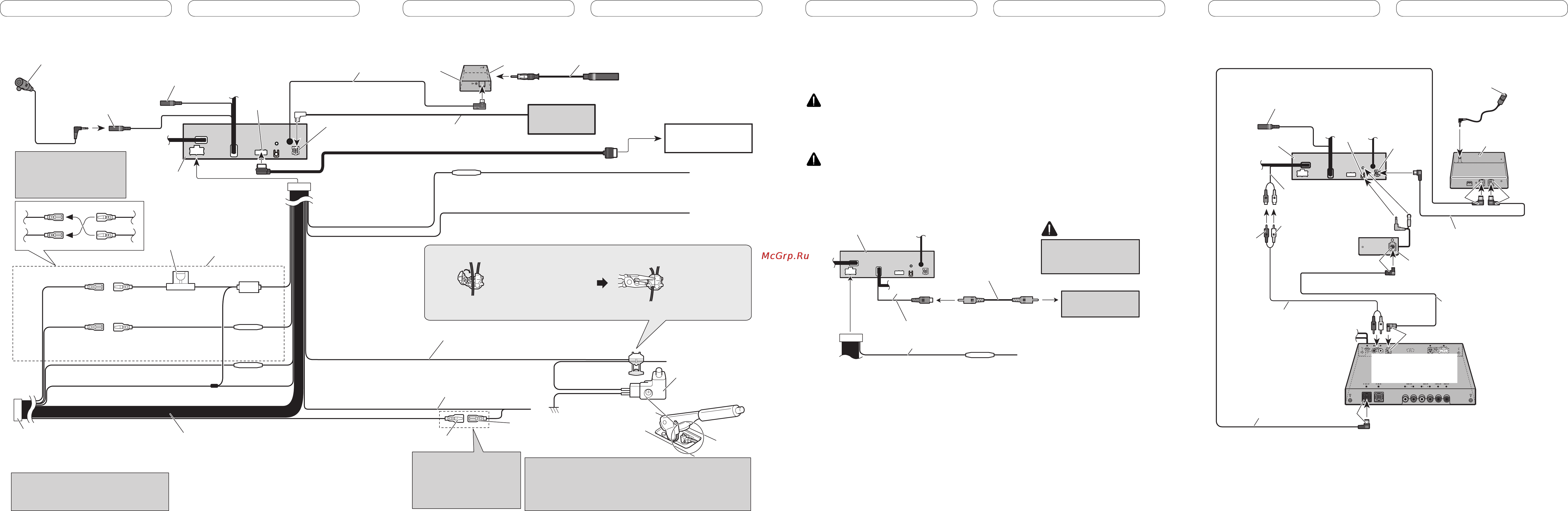

Соединительный шнур питания
Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука, данный провод необходимо
подсоединить к клемме Audio Mute данного устройства. В противном случае необходимо проследить
за тем, чтобы данный провод не контактировал с любыми другими разъемами.
Соедините провода одинакового
цвета друг с другом.
Данное
устройство
Входное гнездо микрофона (MIC)
Микрофон
(поставляется)
Вход антенны
Резистор
предохранителя
4 м
Предохранитель
(10А)
Тюнер (поставляется)
Антенный кабель (поставляется)
80 см
Примечание:
В зависимости от типа
автомобиля функции 2* и 4* могут
быть различными. В этом случае,
убедитесь, что 1* подключили к
4* и 3* к 2*.
Провода динамиков
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый
или низкочастотный динамик
Зеленый/черный: Задний левый
или низкочастотный динамик
Фиолетовый: Задний правый
или низкочастотный динамик
Фиолетовый/черный: Задний правый
или низкочастотный динамик
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.
Желтый (2*)
Разрывный (или
вспомогательный)
Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.
Резистор
предохранителя
Резистор
предохранителя
Красный (4*)
Вспомогательный
(или разрывный)
Красный (3*)
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.
Оранжевый/белый
Подключить к клемме выключателя освещения.
Способ подключения
1. Зажмите провод.
2. Плотно обожмите
острогубцами.
Примечание:
•
Положение переключателя стояночного тормоза зависит от модели автомобиля.
За более подробной информацией, обращайтесь к инструкции по эксплуатации автомобиля или к дилеру.
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на котором изменяется
напряжение при переключении рычага коробки передач в положение REVERSE (R) (Задний ход).
Такое подключение позволяет устройству воспринимать, в каком направлении движется
автомобиль: назад или вперед.
Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Синий/белый (5*)
Сторона заземления
Сторона электропитания
Переключатель
стояночного
тормоза
Примечания:
•
Измените исходные настройки данного устройства (См. Руководство по
эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.
•
Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что
соединились с Фиолетовым и Фиолетовым/черным проводами данного устройства.
Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.
Расположение штекера разъема
ISO на различных автомобилях
может отличаться. Если штекер
5 предназначен для управления
антенной, подсоедините 5* к 6*.
На других автомобилях
подключать 5* к 6* запрещается.
Вход RGB
1*
3*
2*
4*
Возможно подсоединение
навигационного устройства
(AVIC-F220 (продается
отдельно)).
Пожалуйста, обратитесь к вашему дилеру, чтобы справиться о
навигационном устройстве, которое может быть подсоединено.
Монтажный дистанционный ввод (WIRED REMOTE INPUT)
Может быть подключен жестко-смонтированный адаптер
дистанционного управления (продается отдельно).
Вставьте 26-штырьковый кабель в направлении, указанном на рисунке.
26-штырьковый кабель (Поставляется с навигационной системой)
80 см
17 см
17 см
При подключении к данному устройству
многоканального процессора (DEQ-P6600), который
продается отдельно, ничего не подключайте к
проводам динамиков и дистанционному управлению
системы (голубой/белый).
Разъем для
подключения IP-BUS
(голубой)
Кабель IP-BUS
Аксессуары для
Pioneer IP-BUS
Подключение устройств Подключение устройств Подключение устройств Подключение устройств
Подключение камеры заднего обзора
Когда данное устройство используется с камерой заднего обзора, можно автоматически
переключить от видео к изображению заднего обзора, когда рычаг переключения коробки
передач переключен в положение REVERSE (R).
ВНИМАНИЕ
ИСПОЛЬЗУЙТЕ ЭТОТ ВХОД ТОЛЬКО ДЛЯ КАМЕРЫ ЗАДНЕГО ОБЗОРА С ОБРАТНЫМ ИЛИ
ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ ЕГО НЕ ПО НАЗНАЧЕНИЮ МОЖЕТ
ПРИВЕСТИ К ТРАВМАМ ИЛИ ПОЛОМКЕ.
ПРЕДУПРЕЖДЕНИЕ
• На экране может появиться перевернутое изображение.
• Функция камеры заднего обзора используется как помощь для парковки задним ходом.
Не используйте эту функцию в развлекательных целях.
• Объекты в камере заднего обзора могут казаться ближе или более отдаленными, чем они
есть фактически.
К видео выходу
Вход камеры заднего обзора (REAR VIEW CAMERA IN)
Данное устройство
RCA кабель
(продается отдельно)
15 cм
13 cм
Камера заднего
обзора
(продается отдельно)
Используйте камеру,
которая выдает
зеркально перевернутое
изображение.
ПРЕДУПРЕЖДЕНИЕ
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода,
используйте тот, на котором изменяется напряжение при
переключении рычага коробки передач в положение REVERSE (R)
(Задний ход). Такое подключение позволяет устройству
воспринимать, в каком направлении движется автомобиль: назад
или вперед.
Резистор предохранителя
• Необходимо правильно установить Camera Polarity в System Menu, когда подсоединяете камеру
заднего обзора.
Подключение многоканального процессора
Выход низкочастотного
динамика (SUBWOOFER
OUTPUT или NON-FADING
OUTPUT)
Кабель IP-BUS (поставляется с
многоканальным процессором)
Кабель RCA (поставляется с
многоканальным процессором)
Оптический кабель
(поставляется с
многоканальным
процессором)
IP-BUS кабель
(поставляется с адаптером Bluetooth)
Черный
Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)
Микрофон для дозвона
«св
обо
дные руки»
(поставляется с адаптером Bluetooth)
Черный
Оптический
выход
Соединительная коробка оптического кабеля
(поставляется с многоканальным процессором)
К SWL
К SWR
Голубой
Голубой
Многоканальный процессор
(
например
DEQ-P6600)
(продается отдельно)
Данное
устройство
Разъем для
подключения
IP-BUS
Черный
Монтажный дистанционный ввод
(WIRED REMOTE INPUT)
Может быть подключен жестко-смонтированный адаптер
дистанционного управления (продается отдельно).
17 cм
17 cм
