Pioneer AVH-P5200BT [5/8] Подключение устройств подключение устройств подключение устройств
![Pioneer AVH-P5200BT [5/8] Подключение устройств подключение устройств подключение устройств](/views2/1008049/page5/bg5.png)
ВНИМАНИЕ
• Во избежание риска несчастного случая и
возможного нарушения применимых законов,
переднее устройство DVD или TV (которое
продается отдельно) не должно ни в коем
случае использоваться во время вождения
автомобиля. Также, задние Дисплеи не должны
находиться в таких местах, где они явно
отвлекают внимание водителя.
• В некоторых странах или государствах,
просмотр изображений на дисплее внутри
ав
томобиля не разрешен даже лицам, не
находящимся за рулем. Где применимы
такие правила, их следует соблюдать, и эти
элементы DVD данного устройства не следует
использовать.
ПРЕДУПРЕЖДЕНИЕ
• PIONEER не рекомендует вам
самостоятельно производить установку
или обслуживание дисплея. Устанавливая
или обслуживая устройство, вы можете
подвергнуться риску поражения
электрическим током, а также другим
рискам. Предоставьте выполнение
всех работ, связанных с установкой
и обслуживанием вашего дисплея
официальному обслуживающему персоналу
компании Pioneer.
• Закрепите все провода кабельными
зажимами или липкой лентой. Не оставляйте
никаких проводов неизо
лированными.
• Не просверливайте никаких отверстий в
моторном отсеке для подключения желтого
провода устройства к батарее автомобиля.
Вибрация двигателя может случайно
привести к повреждению изоляции
в том месте, где проведен провод из
пассажирского салона в моторный отсек.
Будьте особо осторожны при закреплении
провода в этом месте.
• Очень опасно допускать обмотку провода
дисплея вокруг рулевой колонки или рычага
переключения коробки передач. Убедитесь,
что дисплей установлен таким образом, что
он не создает препятствий для вождения.
• Убедитесь, что провода не касаются
двигающихся частей автомобиля, например
рычага переключения коробки передач,
стояночного тормоза или направляющего
механизма сидений.
• Не укорачивайте никакие провода. При
укорачивании провода цепь защиты
может
не сработать в нужный момент.
ВНИМАНИЕ
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД НА РАЗЪЕМЕ
ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ
ОТОБРАЖЕНИЯ СТОЯНОЧНОГО СОСТОЯНИЯ
И ДОЛЖЕН ПОДКЛЮЧАТЬСЯ К СТОРОНЕ
ПИТАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТОЯНОЧНОГО
ТОРМОЗА. НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ
ИЛИ ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОВОДА
МОЖЕТ НАРУШИТЬ ПРИМЕНИМЫЙ ЗАКОН
И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ
ПОВРЕЖДЕНИЯМ.
Важно
• Данное устройство не может быть установлено
в транспортном средстве без положения АСС
(вспомог.) на замке зажигания.
A
C
C
O
N
S
T
A
R
T
O
F
F
O
N
S
T
A
R
T
O
F
F
АСС положение
АСС положение нет
• Эксплуатация данного устройства в условиях,
отличных от описанных ниже, может привести к
пожару или сбою в работе устройства.
— Автомобиль батареей с 12-вольт и
отрицательным заземлением.
— Динамики с 50 Вт (выходная величина) и от 4 Ом
до 8 Ом (полное сопротивление).
• Чтобы предотвратить короткое замыкание,
перегрев или неправильное срабатывание
убедитесь, что следуете указаниям ниж
е.
— От
соедините отрицательную клемму батареи
пред установкой.
— Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты
проводки заизолируйте провода в местах их
соприкосновения с металлическими деталями.
— Прокладывайте все кабели вдали от
двигающихся частей, таких как рычаг
переключения коробки передач или
направляющая для выдвижения сиденья.
— Прокладывайте все кабели вдали от г
орячих
мест
, таких как рядом с выпуском нагревателя.
— Запрещается подключать желтый провод
дисплея к аккумуляторной батарее автомобиля
через сверленое отверстие в отсеке двигателя.
— Защитите все неподключенные кабели
разъемами с изоляционной лентой.
— Не удаляйте колпачки RCA, если RCA кабели не
используются.
— Не укорачивайте какие-либо кабели.
— Никогда не срезайте изоляцию со шнура
пит
ания
данного устройства с целью подачи
питания на другое устройство. Допустимая
нагрузка кабеля по току ограничена.
— Используйте плавкий предохранитель заданного
номинала.
— Никогда не подключайте отрицательный кабель
динамика напрямую к заземлению.
— Запрещается связывать вместе отрицательные
кабели нескольких громкоговорителей.
• При включении питания устройства управляющий
сигнал подается через сине-бе
лый пров
од.
Подключите этот провод к клемме пульта
управления внешнего усилителя мощности
или клемме реле управления антенны с
электроприводом (макс. 300 мА 12 В постоянного
тока). Если автомобиль оборудован встроенной в
оконное стекло антенной, подсоедините провод к
клемме питания усилителя антенны.
• Запрещается подсоединять сине-белый кабель к
клемме питания внешнего усилителя мощности.
Т
акж
е запрещается подсоединять данный провод
к клемме питания антенны с электроприводом. В
противном случае может возникнуть утечка тока
аккумуляторной батареи или иная неисправность.
• IP-BUS соединители с цветовым кодированием.
Будьте уверены, что соединяете соединители
одинакового цвета среди соединителей с цветовым
кодированием.
• Черный кабель является заземляющим.
Заземляющие кабели данного устройства и других
устройств (особенно у
стройств
, предназначенных
для эксплуатации при больших токах, таких как
усилитель мощности) должны монтироваться
отдельно. В противном случае их случайное
отсоединение может привести к пожару или
неисправности.

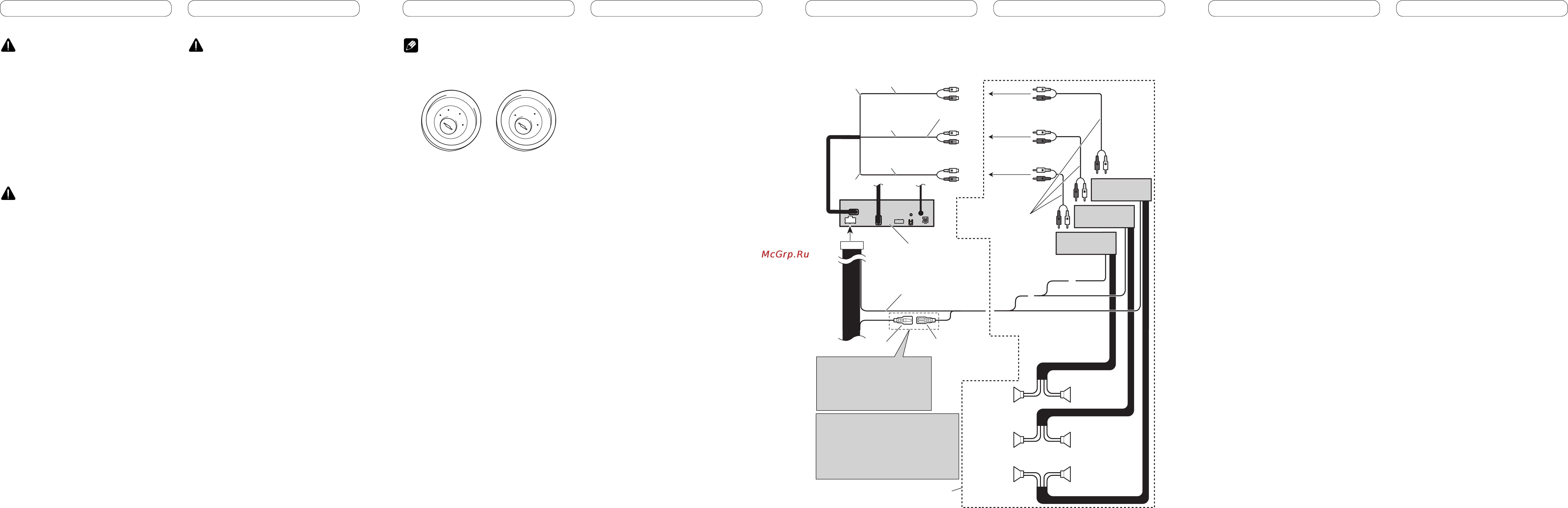

Соединение с усилителем мощности, который продается
отдельно
Задний выход
(REAR OUTPUT)
Передний выход
(FRONT OUTPUT)
Выход низкочастотного динамика
(SUBWOOFER OUTPUT)
13 см
13 см
17 см
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Соедините с кабелями RCA
(продаются отдельно)
Выполните данные подключения, когда
используется усилитель, который не входит
в состав обязательного оборудования.
Система дистанционного управления
Левый Правый
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
К переднему
выходу
К заднему
выходу
К выходу
низкочастотного
динамика
Данное
устройство
Передний
динамик
Передний
динамик
Задний
динамик
Задний
динамик
Низкочастотный
динамик
Низкочастотный
динамик
Расположение штекера разъема
ISO на различных автомобилях
может отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к 6*. На
других автомобилях подключать 5*
к 6* запрещается.
Синий/белый (6*)
Подключите к клемме
управления реле
автомобильной антенны
(макс. 300 мА 12 В пост.
ток).
Синий/белый (5*)
• При подключении к данному устройству
многоканального процессора (DEQ-P6600), который
продается отдельно, ничего не подключайте к
проводам динамиков и дистанционному управлению
системы (голубой/белый).
• При подключении к данному устройству
многоканального процессора, обратитесь к
инструкции по установке многоканального
процессора для уточнения метода подключения.
