66

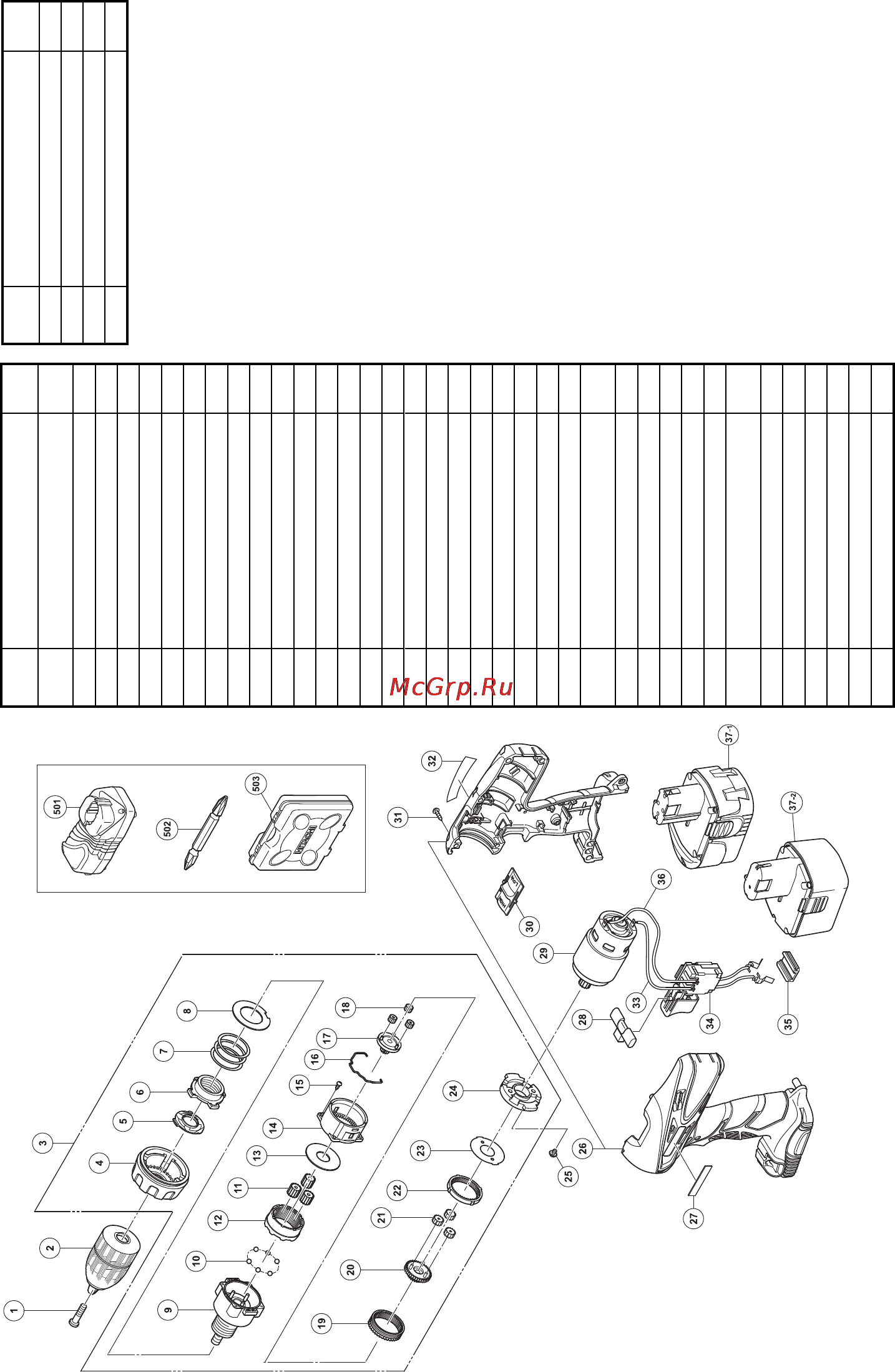

ITEM
NO.
PART NAME Q’TY
1
SPECIAL SCREW (LEFT HAND)
M6 × 23
1
2
KEYLESS CHUCK 1
3
GEAR BOX ASS’Y 1
4
CLUTCH DIAL 1
5
CLICK SPRING 1
6
NUT 1
7
SPRING 1
8
WASHER (D) 1
9
FRONT CASE ASS’Y 1
10
STEEL BALL D5 6
11
PLANET GEAR (C) 3
12
RING GEAR 1
13
WASHER (A) 1
14
REAR CASE 1
15
TAPPING SCREW D3
×
12 4
16
SHIFT ARM 1
17
PINION (C) 1
18
PLANET GEAR (B) 3
19
SLIDE RING GEAR (B) 1
20
PINION (B) 1
21
PLANET GEAR (A) 3
22
FIRST RING GEAR 1
23
WASHER (B) 1
24
MOTOR SPACER 1
25
MACHINE SCREW (W/SP.
WASHER) M4
×
6
2
26
HOUSING (A) (B) SET 1
27
HITACHI LABEL 1
28
PUSHING BUTTON 1
29
MOTOR 1
30
SHIFT KNOB 1
31
TAPPING SCREW (W/FLANGE)
D3
×
16
9
32
NAME PLATE 1
33
INTERNAL WIRE 100L 1
34
SWITCH TERMINAL ASS’Y 1
35
TERMINAL SUPPORT (A) 1
36
INTERNAL WIRE 150L 1
37-1
BATTERY (BCC1812):DS18DVC 2
ITEM
NO.
PART NAME Q’TY
37-2
BATTERY (BCC1412):DS14DVC 2
501
CHARGER (UC18YK) 1
502
PLUS DRIVER BIT (C) 1
503
CASE 1
