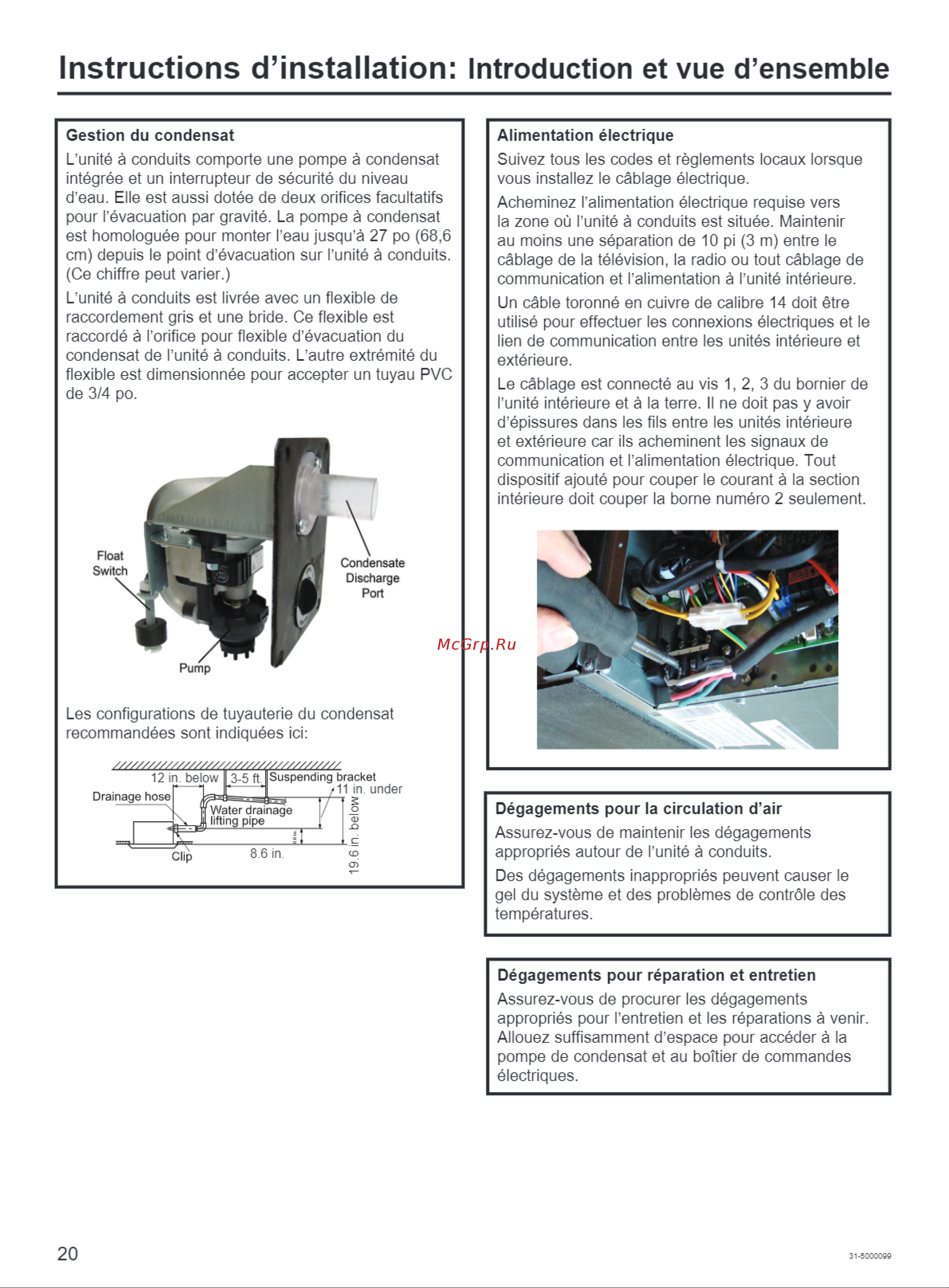

Instructions d installation Introduction et vue d ensemble Gestion du condensât Alimentation électrique L unité à conduits comporte une pompe à condensât intégrée et un interrupteur de sécurité du niveau d eau Elle est aussi dotée de deux orifices facultatifs pour l évacuation par gravité La pompe à condensât est homologuée pour monter l eau jusqu à 27 po 68 6 cm depuis le point d évacuation sur l unité à conduits Ce chiffre peut varier Suivez tous les codes et règlements locaux lorsque vous installez le câblage électrique L unité à conduits est livrée avec un flexible de raccordement gris et une bride Ce flexible est raccordé à l orifice pour flexible d évacuation du condensât de l unité à conduits L autre extrémité du flexible est dimensionnée pour accepter un tuyau PVC de 3 4 po Un câble toronné en cuivre de calibre 14 doit être utilisé pour effectuer les connexions électriques et le lien de communication entre les unités intérieure et extérieure Acheminez l alimentation électrique requise vers la zone où l unité à conduits est située Maintenir au moins une séparation de 10 pi 3 m entre le câblage de la télévision la radio ou tout câblage de communication et l alimentation à l unité intérieure Le câblage est connecté au vis 1 2 3 du bornier de l unité intérieure et à la terre Il ne doit pas y avoir d épissures dans les fils entre les unités intérieure et extérieure car ils acheminent les signaux de communication et l alimentation électrique Tout dispositif ajouté pour couper le courant à la section intérieure doit couper la borne numéro 2 seulement Les configurations de tuyauterie du condensât recommandées sont indiquées ici 12 in below Il 3 5 ft Suspending bracket 11 in under Drainage hose fi Water drainage M lifting pipe Clip 8 6 in Dégagements pour la circulation d air Assurez vous de maintenir les dégagements appropriés autour de l unité à conduits Des dégagements inappropriés peuvent causer le gel du système et des problèmes de contrôle des températures Dégagements pour réparation et entretien Assurez vous de procurer les dégagements appropriés pour l entretien et les réparations à venir Allouez suffisamment d espace pour accéder à la pompe de condensât et au boîtier de commandes électriques 20 31 5COCO 9
