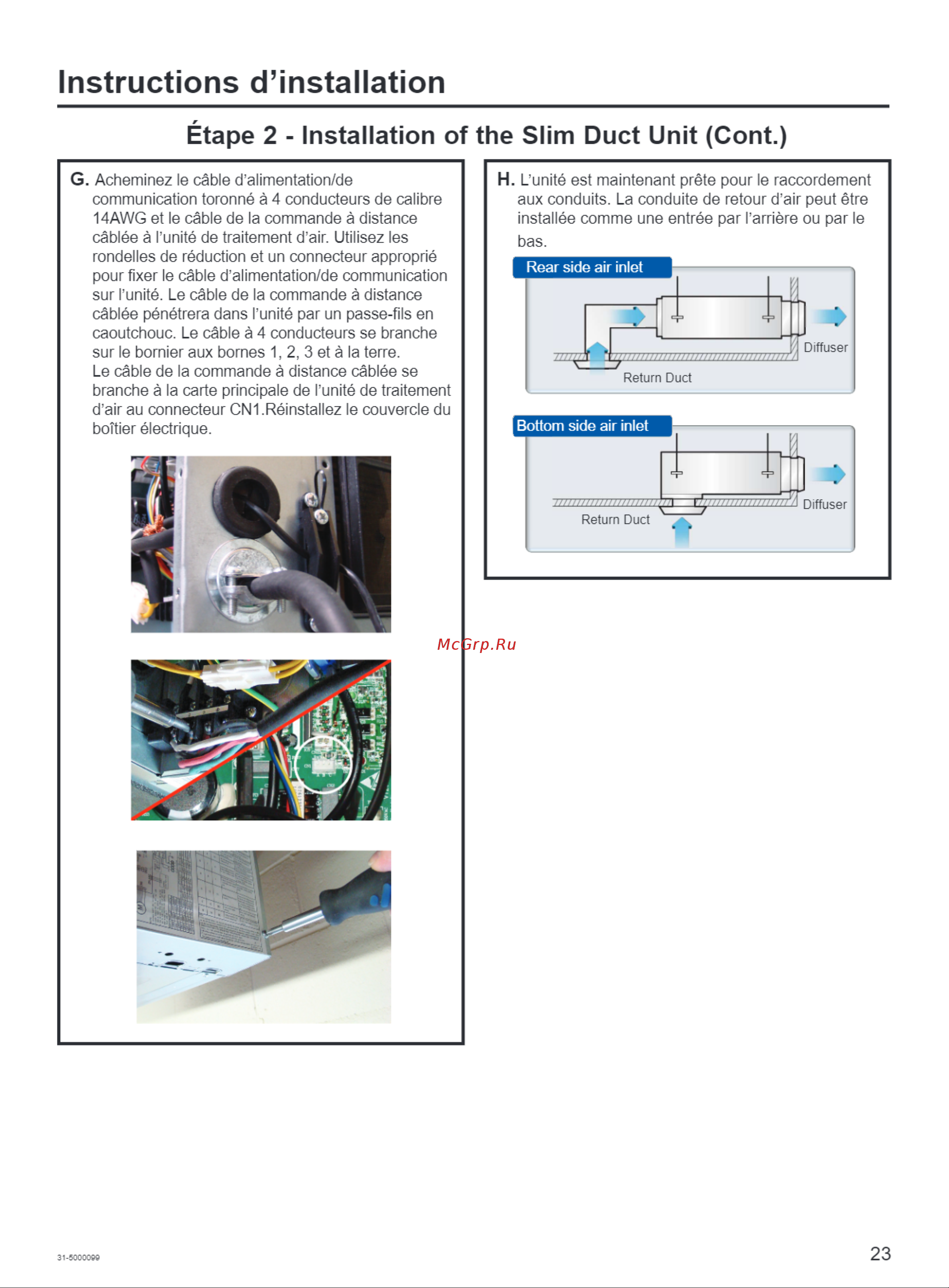

Instructions d installation Étape 2 Installation of the Slim Duct Unit Cont G Acheminez le câble d alimentation de communication toronné à 4 conducteurs de calibre 14AWG et le câble de la commande à distance câblée à l unité de traitement d air Utilisez les rondelles de réduction et un connecteur approprié pour fixer le câble d alimentation de communication sur l unité Le câble de la commande à distance câblée pénétrera dans l unité par un passe fils en caoutchouc Le câble à 4 conducteurs se branche sur le bornier aux bornes 1 2 3 et à la terre Le câble de la commande à distance câblée se branche à la carte principale de l unité de traitement d air au connecteur CN1 Réinstallez le couvercle du boîtier électrique 31 50CC099 H L unité est maintenant prête pour le raccordement aux conduits La conduite de retour d air peut être installée comme une entrée par l arrière ou par le bas 23
