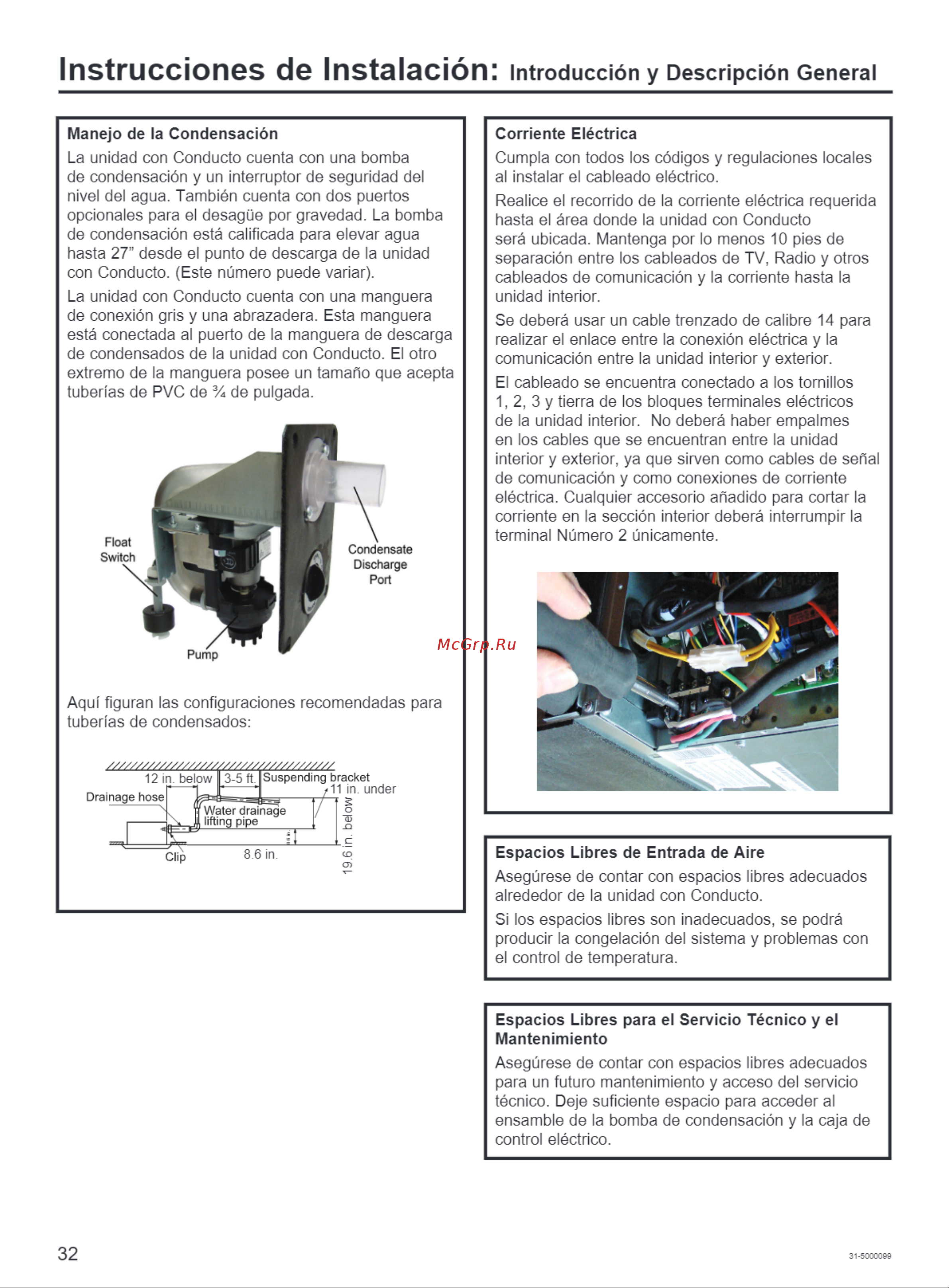

Instrucciones de Instalación Introducción y Descripción General Manejo de la Condensación Corriente Eléctrica La unidad con Conducto cuenta con una bomba de condensación y un interruptor de seguridad del nivel del agua También cuenta con dos puertos opcionales para el desagüe por gravedad La bomba de condensación está calificada para elevar agua hasta 27 desde el punto de descarga de la unidad con Conducto Este número puede variar Cumpla con todos los códigos y regulaciones locales al instalar el cableado eléctrico La unidad con Conducto cuenta con una manguera de conexión gris y una abrazadera Esta manguera está conectada al puerto de la manguera de descarga de condensados de la unidad con Conducto El otro extremo de la manguera posee un tamaño que acepta tuberías de PVC de de pulgada Realice el recorrido de la corriente eléctrica requerida hasta el área donde la unidad con Conducto será ubicada Mantenga por lo menos 10 pies de separación entre los cableados de TV Radio y otros cableados de comunicación y la corriente hasta la unidad interior Se deberá usar un cable trenzado de calibre 14 para realizar el enlace entre la conexión eléctrica y la comunicación entre la unidad interior y exterior El cableado se encuentra conectado a los tornillos 1 2 3 y tierra de los bloques terminales eléctricos de la unidad interior No deberá haber empalmes en los cables que se encuentran entre la unidad interior y exterior ya que sirven como cables de señal de comunicación y como conexiones de corriente eléctrica Cualquier accesorio añadido para cortar la corriente en la sección interior deberá interrumpir la terminal Número 2 únicamente Aquí figuran las configuraciones recomendadas para tuberías de condensados 12 in below II 3 5 ft Suspending bracket 11 in under Drainage hose Water drainage lifting pipe Clip 8 6 in Espacios Libres de Entrada de Aire Asegúrese de contar con espacios libres adecuados alrededor de la unidad con Conducto Si los espacios libres son inadecuados se podrá producir la congelación del sistema y problemas con el control de temperatura Espacios Libres para el Servicio Técnico y el Mantenimiento Asegúrese de contar con espacios libres adecuados para un futuro mantenimiento y acceso del servicio técnico Deje suficiente espacio para acceder al ensamble de la bomba de condensación y la caja de control eléctrico 32 31 5COCO 9
