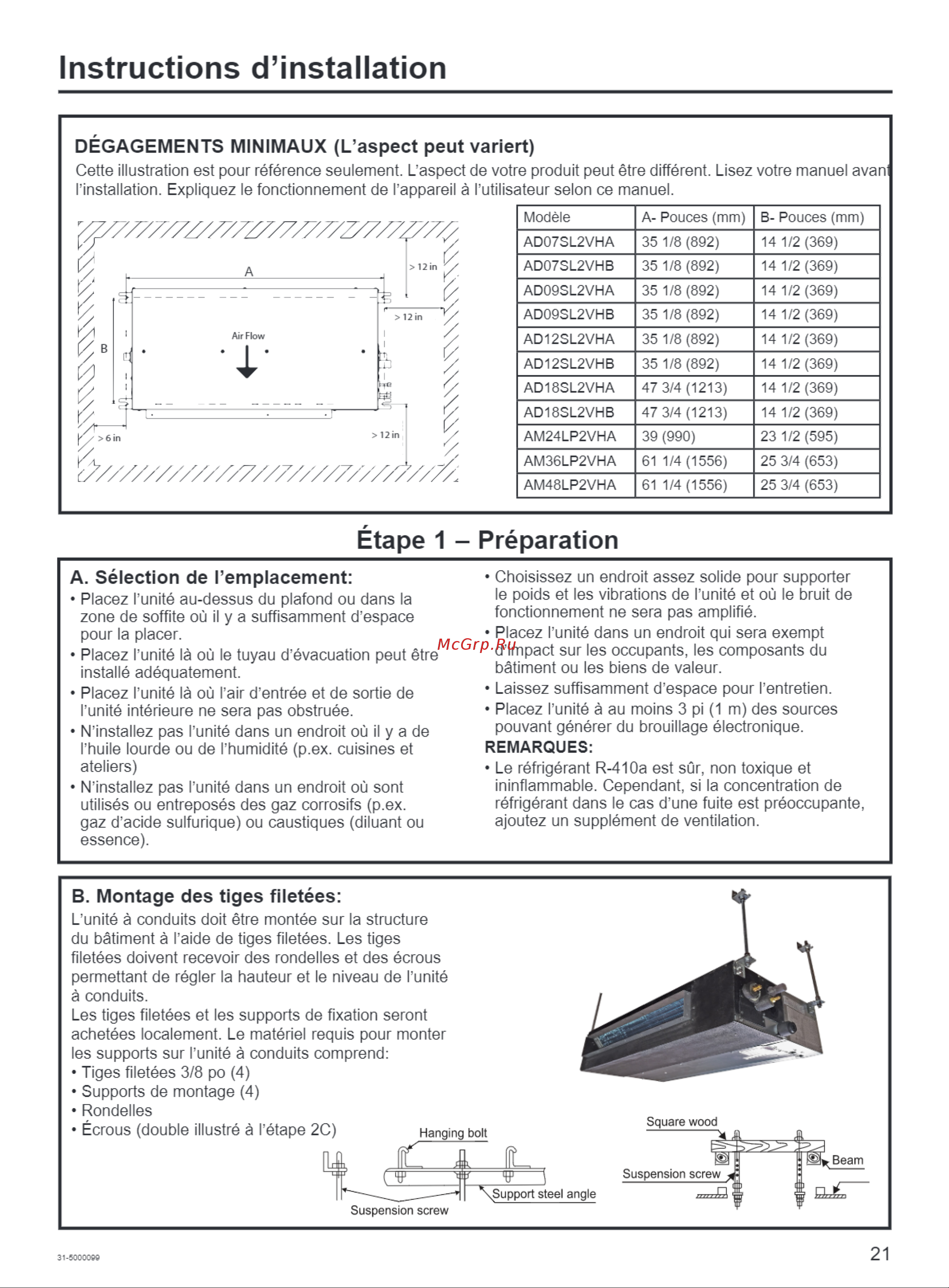

Instructions d installation DÉGAGEMENTS MINIMAUX L aspect peut variert Cette illustration est pour référence seulement L aspect de votre produit peut être différent Lisez votre manuel avan l installation Expliquez le fonctionnement de l appareil à l utilisateur selon ce manuel Modèle A Pouces mm B Pouces mm AD07SL2VHA 35 1 8 892 14 1 2 369 AD07SL2VHB 35 1 8 892 14 1 2 369 AD09SL2VHA 35 1 8 892 14 1 2 369 AD09SL2VHB 35 1 8 892 14 1 2 369 AD12SL2VHA 35 1 8 892 14 1 2 369 AD12SL2VHB 35 1 8 892 14 1 2 369 AD18SL2VHA 47 3 4 1213 14 1 2 369 AD18SL2VHB 47 3 4 1213 14 1 2 369 AM24LP2VHA 39 990 23 1 2 595 AM36LP2VHA 61 1 4 1556 25 3 4 653 AM48LP2VHA 61 1 4 1556 25 3 4 653 Étape 1 Préparation A Sélection de remplacement Placez l unité au dessus du plafond ou dans la zone de soffite où il y a suffisamment d espace pour la placer Placez l unité là où le tuyau d évacuation peut être installé adéquatement Placez l unité là où l air d entrée et de sortie de l unité intérieure ne sera pas obstruée N installez pas l unité dans un endroit où il y a de l huile lourde ou de l humidité p ex cuisines et ateliers N installez pas l unité dans un endroit où sont utilisés ou entreposés des gaz corrosifs p ex gaz d acide sulfurique ou caustiques diluant ou essence Choisissez un endroit assez solide pour supporter le poids et les vibrations de l unité et où le bruit de fonctionnement ne sera pas amplifié Placez l unité dans un endroit qui sera exempt d impact sur les occupants les composants du bâtiment ou les biens de valeur Laissez suffisamment d espace pour l entretien Placez l unité à au moins 3 pi 1 m des sources pouvant générer du brouillage électronique REMARQUES Le réfrigérant R 410a est sûr non toxique et ininflammable Cependant si la concentration de réfrigérant dans le cas d une fuite est préoccupante ajoutez un supplément de ventilation B Montage des tiges filetées L unité à conduits doit être montée sur la structure du bâtiment à l aide de tiges filetées Les tiges filetées doivent recevoir des rondelles et des écrous permettant de régler la hauteur et le niveau de l unité à conduits Les tiges filetées et les supports de fixation seront achetées localement Le matériel requis pour monter les supports sur l unité à conduits comprend Tiges filetées 3 8 po 4 Supports de montage 4 Rondelles ÉcroUS double illustré à l étape 2C Hanging boit Suspension screw 31 50CC099 21
