Hitachi GP10DL [23/116] Deutsch
![Hitachi GP10DL [23/116] Deutsch](/views2/1081227/page23/bg17.png)
(2) Nicht bei hohen Temperaturen aufl aden.
Eine Akkubatterie erhitzt sich bei der Verwendung.
Wenn solch eine Batterie sofort nach der Verwendung
aufgeladen wird, werden die Batteriechemikalien
beeinträchtigt, und die Batterielebensdauernimmt ab.
Die Batterie etwas stehen lassen und erst aufl aden,
wenn sie sich abgekühlt hat.
ACHTUNG
○ Ist das Ladegerät in ständigem Gebrauch, kann eine
Überhitzung zu Störungen führen. Warten Sie nach
abgeschlossener Aufl adung 15 Minuten, bevor Sie mit
dem nächsten Ladevorgang beginnen.
○ Sollte das Ladegerät trotz korrekt montierten Batterien
nicht richtig arbeiten, sind die Batterien oder das
Ladegerät fehlerhaft. Lassen Sie die Teile von einem
autorisierten Kundendienst prüfen.
VOR INBETRIEBNAHME
1. Aufstellung und überprüfung der
Arbeitsumgebung
Prüfen Sie, ob die Arbeitsumgebung obigen
Vorsichtsmaßnahmen entspricht.
BEFESTIGEN DES SPITZENAUFSATZES
WARNUNG
Zum Vermeiden von Unfällen müssen Sie unbedingt
den Strom abschalten und den Akku aus dem Schleifer
nehmen.
ACHTUNG
Vergewissern Sie sich, dass der Stift fest
eingeschraubt ist.
Nach dem Anbringen des Spitzenaufsatzes muss
geprüft werden, ob das Werkzeug sicher befestigt ist.
Wenn das Werkzeug locker ist, kann es sich lösen und
Schäden bzw. Verletzungen verursachen.
1. Benutzung des Schraubstifts (Abb. 6 (a))
Benutzen Sie den Schraubstift bei Verwendung der
Filzpolierscheibe.
Halten Sie die Scheibe gerade und schrauben Sie sie
in das Gewinde des Schraubstifts bis zum Flansch ein.
2. Benutzung des Scheibenstifts (Abb. 6 (b))
Entfernen Sie die Schraube am Ende des Stifts mit
einem Flachschraubenzieher und befestigen Sie die
Schneidscheibe bzw. Schmirgelscheibe.
3. Benutzung der Trommelspindel (Abb. 6 (c))
Werkseitig ist bei Lieferung ein Schmirgelband mit
Körnung 60 an der Trommespindel befestigt.
Lockern Sie die Schraube am Ende der Spindel mit
einem Schraubenzieher, um das Schmirgelband zu
entfernen bzw. anzubringen.
Ziehen Sie die Schraube nach dem Anbringen des
Schmirgelbandes fest an.
4. Befestigen der Spitze am Schleifer
Drehen Sie die Spannfuttermutter von Hand, während
Sie den Sperrknopf gedrückt halten.
Dabei ist die Welle gesperrt und die Spannfuttermutter
kann gelockert bzw. festgezogen werden. (Abb. 7)
Zum Anbringen des Spitzenaufsatzes schieben
Sie die Spitze so weit es geht ein und ziehen die
Spannfuttermutter fest an.
Zum Abnehmen des Spitzenaufsatzes lässt sich die
Spannfuttermutter für gewöhnlich von Hand drehen,
gelegentlich kann sie jedoch fest sitzen.
Wenn die Spannfuttermutter fest sitzt, benutzen Sie
den mitgelieferten Spannfutterspanner, um sie zu
lockern.
Eisenstaub auf der Spannfuttermutter, am Spannfutter,
oder auf der Wellenschraube kann verursachen, dass
sich die Spannfuttermutter schwer drehen lässt. (Abb.
8)
Achten Sie darauf, vor dem Anbringen bzw. Abnehmen
des Spitzenaufsatzes den Staub zu entfernen.
HINWEIS
Gelegentlich lässt sich der Werkzeugaufsatz nur
schwer aus dem Spannfutter herausnehmen.
Sollte das passieren, drücken Sie den
Werkzeugaufsatz bei gelockertem Spannfutter leicht
gegen einen harten Gegenstand (Abb. 10).

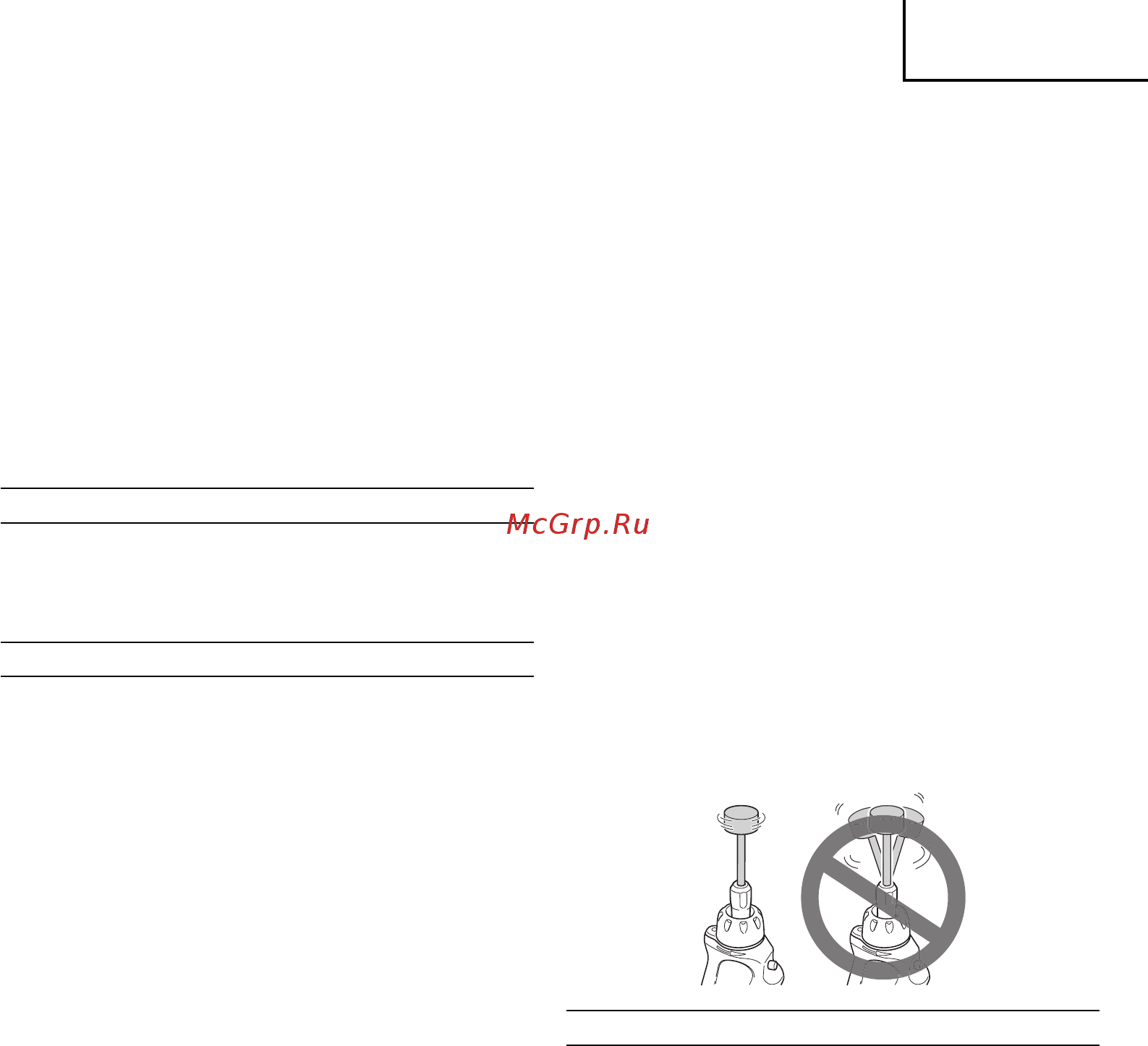

5. Ausrichten der Spitze.
Lassen Sie nach dem Anbringen des Spitzenaufsatzes
den Schleifer mit niedriger Geschwindigkeit laufen.
Wenn der Spitzenaufsatz nicht richtig ausgerichtet
ist, befolgen Sie die nachstehende Prozedur zum
Ausrichten.
Lockern Sie bei gedrücktem Sperrknopf die
Spannfuttermutter.
Dann drehen Sie den Spitzenaufsatz um eine
1/4-Drehung und ziehen die Spannfuttermutter fest.
Lassen Sie den Schleifer mit niedriger Geschwindigkeit
laufen und prüfen Sie die Ausrichtung. Wenn die
Ausrichtung richtig ist, ist sie abgeschlossen.
Ist die Ausrichtung immer noch nicht richtig, nehmen
Sie den Spitzenaufsatz, die Spannfuttermutter und
das Spannfutter ab und bringen Sie diese erneut an.
Sollte der Spitzenaufsatz nach mehreren Versuchen
immer noch nicht ausgerichtet sein, überprüfen Sie
den Spitzenaufsatz auf Verformunt oder Abnutzung,
oder ob das Spannfutter verformt ist. Wenn der
Spitzenaufsatz oder das Spannfutter abgenutzt oder
verformt sind, tauschen Sie diese aus.
BETRIEB DES SCHLEIFERS
WARNUNG
○ Halten Sie bei der Benutzung Ihr Gesicht vom
Spitzenaufsatz fern.
○ Tragen Sie bei der Benutzung des Schleifers
Schutzbrillen und eine Staubmaske. Ein Brechen des
Spitzenaufsatzes kann zu Verletzungen führen.
○ Betreiben Sie den Schleifer nicht mit extrem niedriger
Geschwindigkeit. Dabei kann keine glatt bearbeitete
Oberfl äche erreicht werden und es kann zur
Beschädigung des Spitzenaufsatzes, zu einem Ausfall
des Schleifers, oder zu Verletzungen führen.
ACHTUNG
Berühren Sie den Spitzenaufsatz, die
Spannfuttermutter, oder das Spannfutter nicht
unmittelbar nach der Maschinenbearbeitung, da sie
dann sehr heiß sind und das zu Verbrennungen führen
kann.
1. Entfernen Sie den Akku und bringen Sie den
Spitzenaufsatz an
2. Fixieren Sie das Werkstück, so dass es sich nicht
bewegen kann
Je kleiner das Werkstück ist, desto instabiler ist es
für die Maschinenbearbeitung. Fixieren Sie kleine
Werkstücke in einem Schraubstock.
Das Werkstück mit der Hand zu halten kann zu
Verletzungen führen.
Deutsch
23
000Book_GP10DL_EE.indb 23000Book_GP10DL_EE.indb 23 2010/03/17 13:53:452010/03/17 13:53:45
