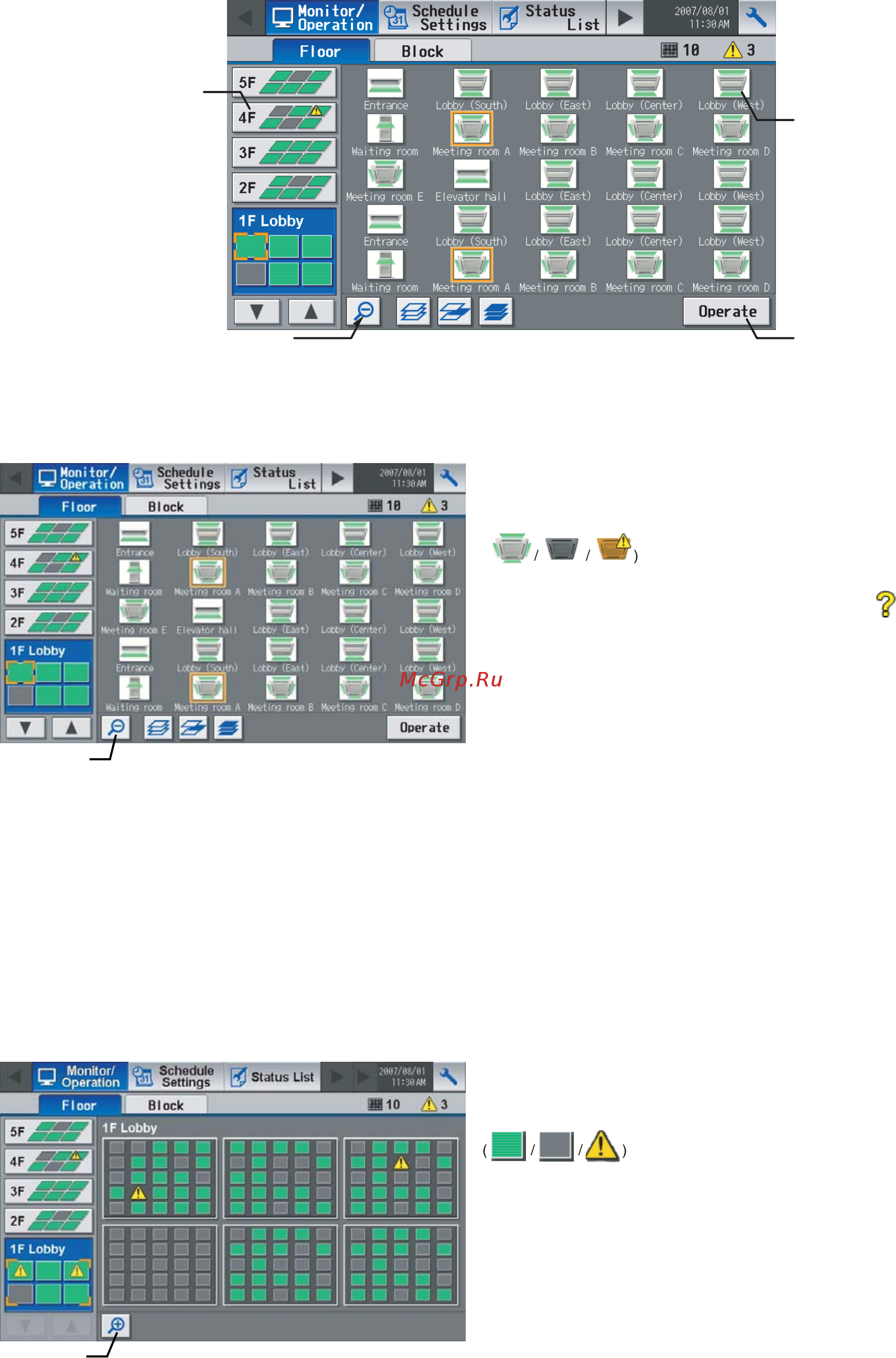

4 1 Контроль рабочего состояния Эта функция показывает состояние ВКЛ ВЫКЛ Неисправность отдельных блоков или группы Schedule Sett i ngs Monitor Operation Floor Status List ЖТ Я Л 11 5341 Block Кнопка переключения этажей Entrance Пиктограмма группы 1F Lobby Lett Entrance El TÎ чу jj I Л _ctic9 rcai t Кнопка управления Кнопка уменьшения 1 Принцип выполнения операций Обратите внимание что принципы выполнения операций группы и операций блока отличаются Экран групп пиктограммы Состояние работы ВКЛ ВЫКЛ и состояние ошибок блоков системы кондиционирования можно определить по пиктограммам на экране Если в системе есть нераспознанное устройство над пиктограммой устройства появится символ Нажмите на пиктограмму группы а затем нажмите кнопку Operate управление чтобы перейти к экрану управления группой На экране содержится подробная информация о температуре скорости вентилятора направлении потока воздуха состоянии блокирования разрешения использования пульта дистанционного управления и режиме работы Если в выбранную группу входят группа блоков системы кондиционирования группа оборудования вентиляции LOSSNAY группа общего оборудования и группа оборудования горячего водоснабжения появится экран с просьбой выбрать группу После выбора группы откроется экран управления При нажатии кнопки уменьшения масштаба снова открывается экран с упрощенными пиктограммами С помощью кнопки переключения этажей можно выбрать блоки системы кондиционирования на других этажах Появятся пиктограммы нескольких типов Экран групп упрощенные пиктограммы Состояние работы ВКЛ ВЫКЛ и состояние ошибок блоков системы кондиционирования можно определить по пиктограммам на экране При нажатии кнопки увеличения масштаба снова открывается экран с упрощенными пиктограммами С помощью кнопки переключения этажей можно выбрать блоки системы кондиционирования на других этажах Кнопка увеличения масштаба 13
