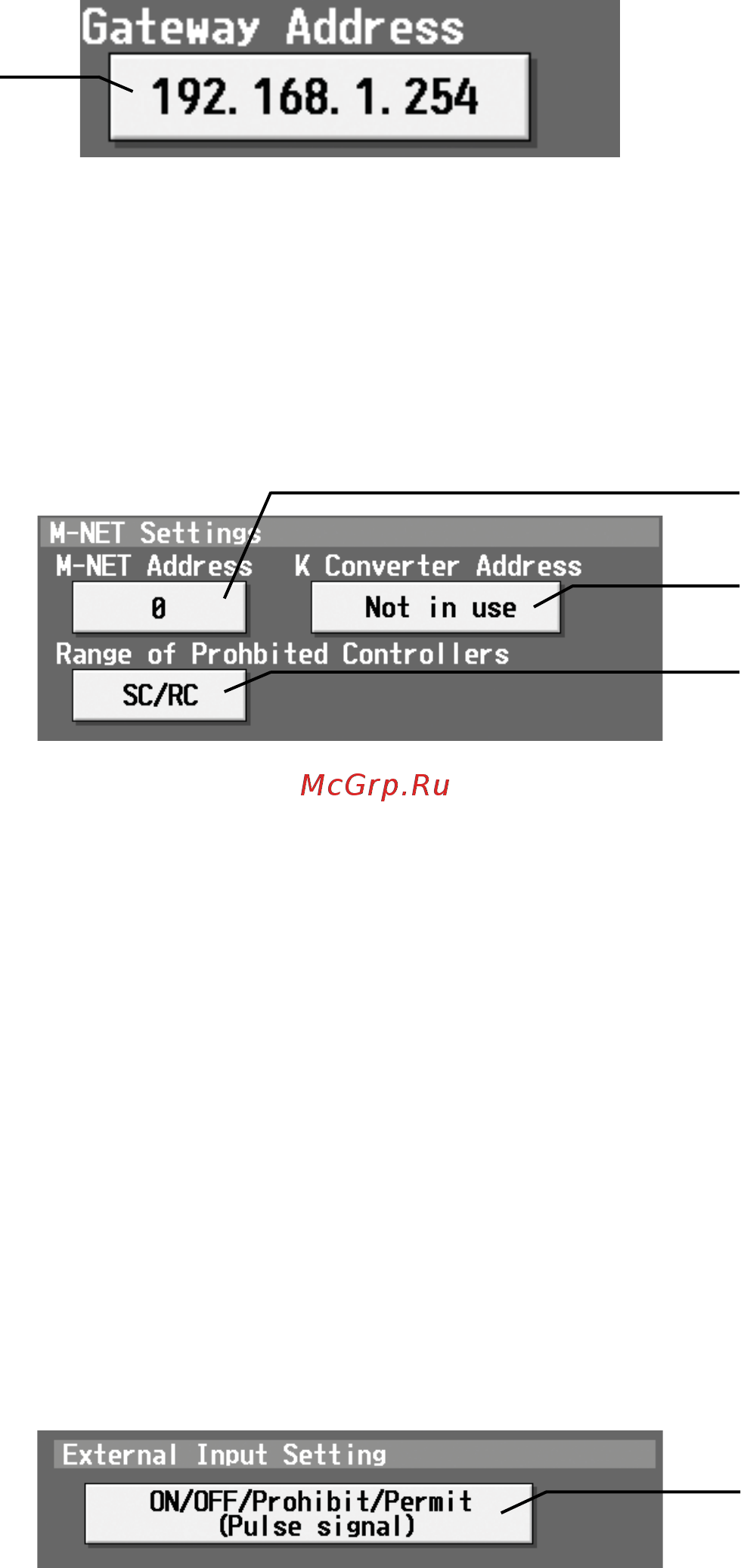

3 При удаленном контроле или отправке сообщений по электронной почте через маршрутизатор коммутируемой линии введите IP адрес маршрутизатора в поле Gateway Шлюз Не указывайте адрес шлюза если подключение через маршрутизатор коммутируемой линии отсутствует Примечание Рекомендуется устанавливать IP адрес маршрутизатора коммутируемой линии 192 168 1 254 Информация об установке IP адреса приведена в руководстве пользователя маршрутизатора коммутируемых линий Примечание Если используется маршрутизатор без встроенного модема между маршрутизатором и телефонной линией необходимо установить модем для аналоговых линий или линий ISDN Gateway Address Кнопка адреса шлюза 4 Нажмите Save settings Сохранить настройки в окне сети чтобы сохранить настройки 5 5 1 2 Настройки при подключении пульта AG 150A к существующей локальной сети При подключении пульта AG 150А к существующей локальной сети перед установкой IP адреса маски подсети и адреса шлюза проконсультируйтесь с администратором ответственным за локальную сеть 5 5 2 Параметры сети M NET В окне Параметры сети M NET укажите адрес M NET пульта AG 150A используется ли пульт K Control и какие машины посылают команду блокирования пульта Кнопка адреса M NET Кнопка адреса К конвертора Кнопка блокирования пультов 1 Введите адрес M NET пульта AG 150A в поле M NET Address Адрес M NET Как правило в качестве адреса вводится 0 2 Если подключены кондиционеры K Control введите адрес M NET К конвертора в поле К Converter Address Адрес Кконвертора 3 Если установлен блокированный пульт блокирование локального управления этот параметр определяет область действия блокировки те операция блокируется как для пульта дистанционного управления так и для всех подчиненных пультов системы или только для пульта дистанционного управления Нажмите SC RC Центральные локальные контроллеры чтобы заблокировать подчиненные пульты системы и пульта дистанционного управления и нажмите RC only Только локальные контроллеры чтобы заблокировать только дистанционные пульты управления Примечание Как правило выбирается SC RC Центральные локальные контроллеры 4 Нажмите Save settings Сохранить настройки в окне сети чтобы сохранить настройки 5 5 3 Параметры внешних сигналов Функция внешнего входа позволяет с помощью сигналов контактов и импульсных сигналов выполнять групповые операции пуск остановка для блоков системы кондиционирования подключенных к пульту AG 150A посредством внешнего адаптера ввода вывода PAC YG10HA продается отдельно При каждом нажатии кнопки External Input Setting Параметры внешних сигналов выполняется переключение в следующем порядке Не используются Аварийная остановка статический сигнал ВКЛ ВЫКЛ статический сигнал и Блокировка ВКЛ ВЫКЛ импульсный сигнал Информация о подключении внешних устройств приведена в главе 8 External Input Setting ON OFF Prohibit Permit Pulse signal 35 Кнопка параметров внешних сигналов
