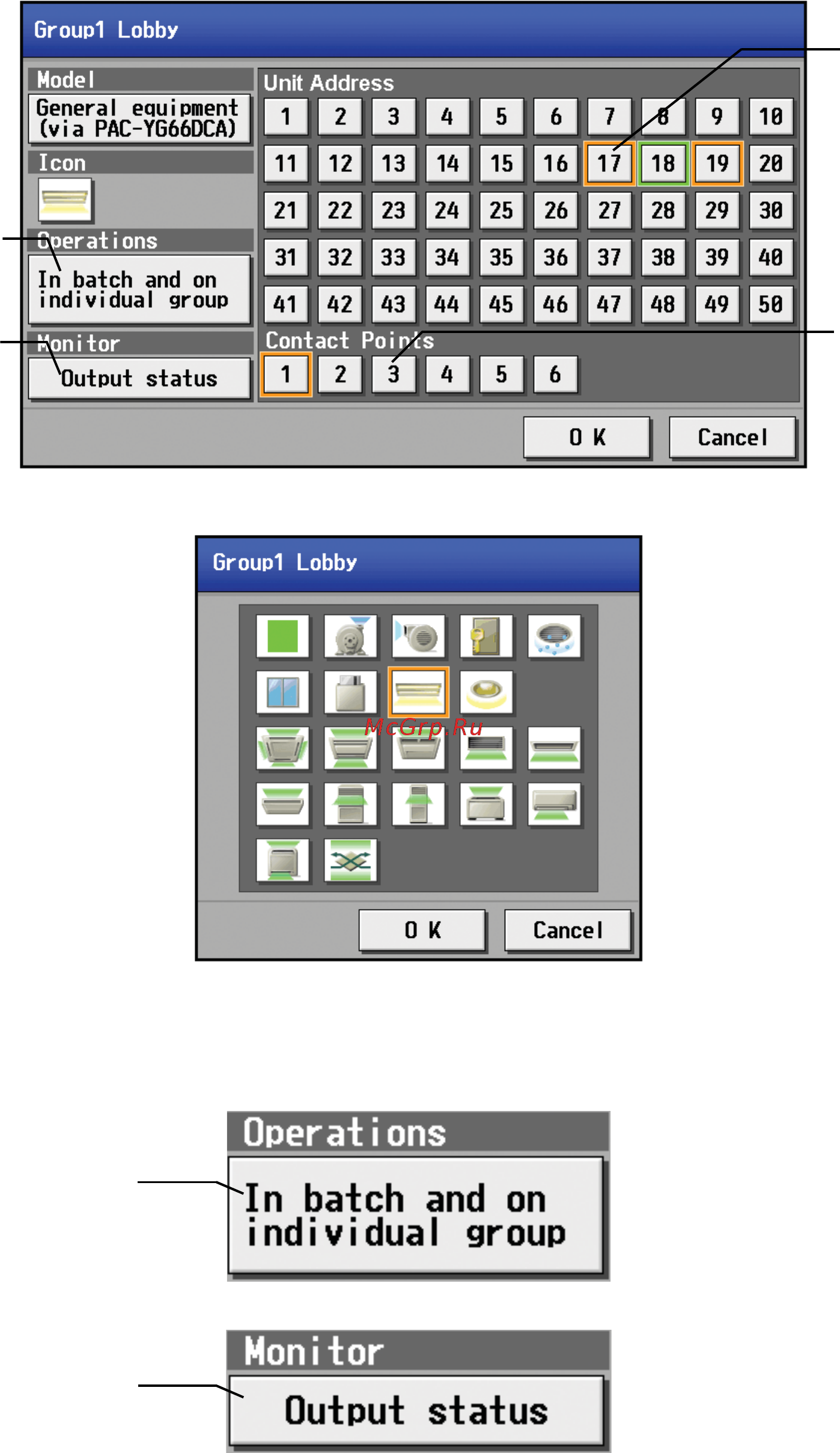

5 6 3 Регистрация общего оборудования в группе 1 Для регистрации общего оборудования в группе нажмите кнопку выбора блока изменяемой группы В открывшемся окне выберите General equipment via PAC YG66DCA Внешн оборудование ч з PAC YG66DCA чтобы открыть окно регистрации общего оборудования Далее нажмите номер блока интерфейса общего оборудования PAC YG66DCA подключенного к регистрируемому общему оборудованию Вокруг выбранных элементов появится рамка желто зеленого цвета Выберите номер контакта к которому подключено общее оборудование и нажмите номер присвоенный другому блоку чтобы зарегистрировать первый блок и группе Цвет рамки изменится с желто зеленого на оранжевый Элемент с рамкой желто зеленого цвета это текущий выбранный элемент а элементы с рамкой оранжевого цвета элементы уже зарегистрированные в группе Для отмены подключения выберите номер блока и нажмите номер контакта чтобы снять выбор оранжевая рамка исчезает Нажмите кнопку ОК чтобы сохранить изменения или кнопку Cancel Отмена чтобы вернуться к предыдущему экрану без сохранения изменений Примечание В одной группе можно зарегистрировать до 16 блоков общего оборудования Примечание Для замены зарегистрированных блоков на блоки общего оборудования в группе в которой зарегистрированы блоки системы кондиционирования сначала выведите из группы кондиционеры Кнопка выбора блока Кнопка режима управления общим оборудованием Кнопка выбора номеров контактов Кнопка режима контроля общего оборудования 2 Для изменения пиктограмм нажмите кнопку выбора пиктограмм и выберите требуемую пиктограмму из доступных пиктограмм 3 В разделе Allow Operation Разрешить управл выберите разрешить или запретить выполнение операции ВКЛ ВЫКЛ с помощью веб браузера или экрана управления программного обеспечения TG 2000A Выберите In batch and on individual group Все вместе и по отдельным группам чтобы разрешить только комплексное управление Выберите On individual group По отдельным группам чтобы разрешить управление каждой группой Выберите No operation Monitor only Нет управления только контроль чтобы отключить управление Operations Кнопка режима управления общим оборудованием n batch and on ndividual group 4 В разделе Monitor Контроль выберите контролируемое направление к общему оборудованию или от общего оборудования Monitor Кнопка режима контроля общего оборудования I Output status 5 Нажмите Save settings Сохранить настройки в окне настроек группы чтобы сохранить настройки 38
