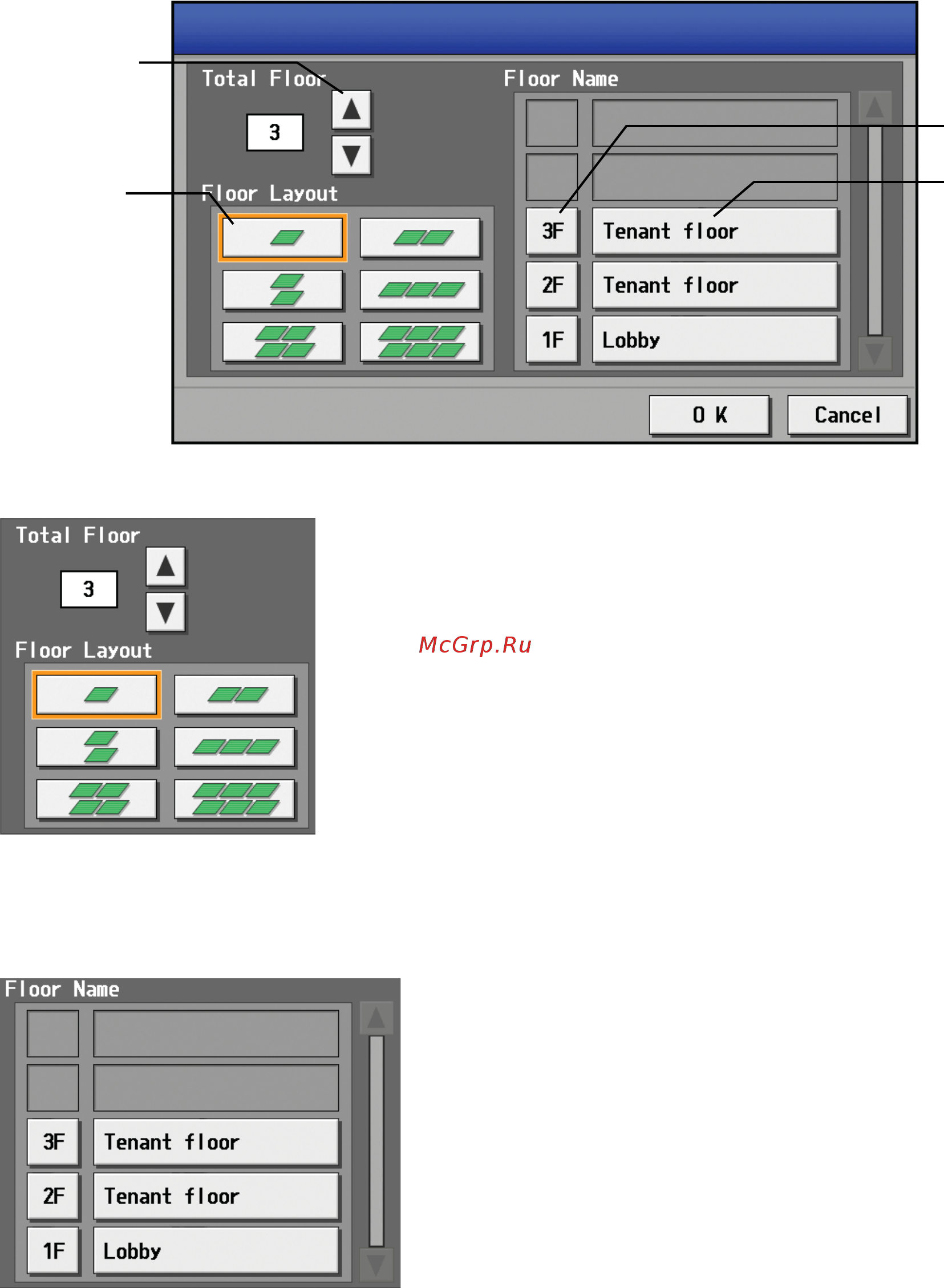

5 9 1 Задание установок этажа Нажмите кнопку основных установок этажа чтобы открыть окно основных установок этажа Кнопка уровня этажа Кнопка названия этажа 1 Изменение отображения плана этажа Выберите общее количество этажей в окне основных установок этажа с помощью кнопок со стрелками вверх и вниз а затем выберите требуемый тип плана этажа В зависимости от количества этажей могут быть доступны не все типы планов Количество этажей 0 Нет доступных планов размещение в незарегистрированной области этажа Количество этажей 1 3 Доступны все планы Количество этажей 4 5 Доступны 1 столбецх1 строка 2х1 1х2 3х1 2х2 Количество этажей 6 8 Доступны 1 столбецх1 строка 2х1 1х2 Количество этажей 9 10 Доступны 1 столбецх1 строка При удалении этажа пиктограммы содержащиеся на этаже переносятся на нижний этаж Если удаляется часть этажа пиктограммы в удаляемой части переносятся на этаж выше и левее от исходного этажа 2 Изменение названия уровня этажа или названия этажа Нажмите кнопку названия этажа в окне основных установок этажа и введите название этажа длиной не более трех символов Нажмите кнопку названия этажа и введите название длиной не более 20 символов 5 9 2 Изменение отображаемого положения групп Для перемещения группы на другой этаж сначала выберите перемещаемую группу в окне установок плана этажа Вокруг выбранной группы появится рамка оранжевого цвета Затем нажмите кнопку Cut Вырезать вокруг выбранной группы появится рамка бледно оранжевого цвета выберите этаж на который перемещается пиктограмма и нажмите кнопку Paste Вставить Выбранная группа будет перемещена на требуемый этаж Для отмены операции перемещения нажмите кнопку вставки на том же этаже на котором была нажата кнопка вырезания Рамка оранжевого цвета исчезнет Нажмите кнопку Save setting Сохранить настройки чтобы сохранить изменения При выходе из окна без сохранения изменений путем нажатия строки меню или вкладок появится всплывающее окно предупреждающее о том что изменения не были сохранены Если выйти из окна без сохранения изменений изменения не будут внесены 42
