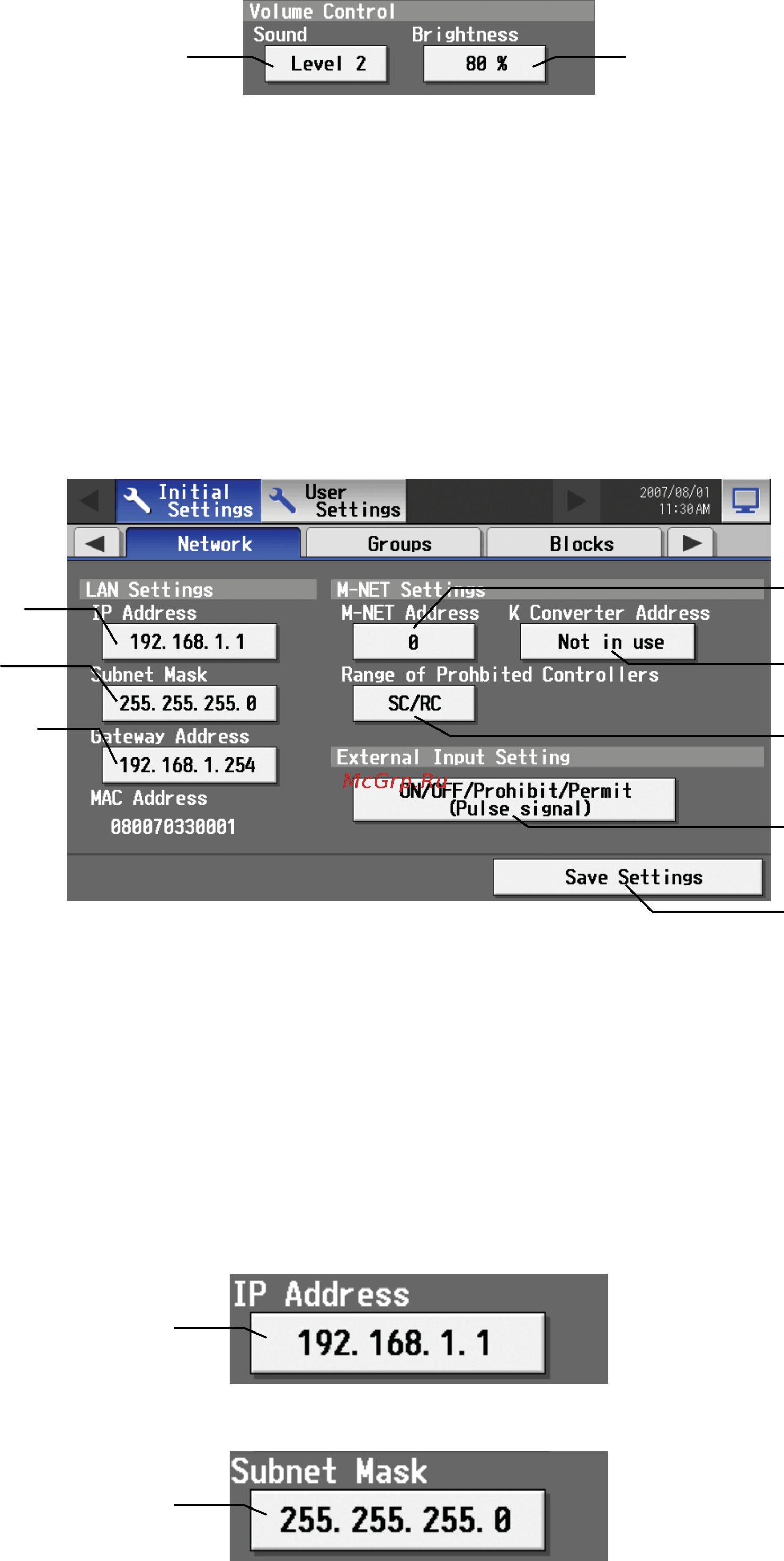

5 4 3 Регулировка громкости звука и яркости дисплея В этом окне регулируется громкость звука и яркость дисплея Кнопка регулировки громкости звука Кнопка регулировки яркости 1 При каждом нажатии кнопки регулировки громкости звука уровень громкости изменяется в следующем порядке Level 0 Уровень 0 Level 1 Уровень 1 Level 2 Уровень 2 и Level 3 Уровень 3 Несмотря на то что изменения громкости звука вступают в силу непосредственно после выбора нового уровня они не будут сохранены до нажатия кнопки Save setting Сохранить настройки Даже если настройки изменены но пользователь закрыл окно без нажатия кнопки Save setting Сохранить настройки будет восстановлен ранее сохраненный уровень громкости звука 2 При каждом нажатии кнопки регулировки яркости экрана яркость изменяется в следующем порядке 70 80 90 и 100 Несмотря на то что изменения яркости вступают в силу непосредственно после выбора нового уровня они не будут сохранены до нажатия кнопки Save setting Сохранить настройки Даже если настройки изменены но пользователь закрыл окно без нажатия кнопки Save setting Сохранить настройки будет восстановлен ранее сохраненный уровень яркости 3 Нажмите Save settings Сохранить настройки в окне информации о блоке чтобы сохранить настройки 5 5 Настройки сети Выберите вкладку Network Сеть на экране который открывается после нажатия Initial Settings Исходные установки в строке меню окна изменения настроек чтобы открыть окно параметров сети и задать основные параметры локальной сети и сети M NET Примечание и пользователь вошел в систему в качестве менеджера здания некоторые операции могут быть недоступны Кнопка ввода адреса M NET Кнопка ввода IPадреса Кнопка ввода маски подсети Кнопка ввода адреса Кконвертора Кнопка ввода адреса шлюза Настройки пульта блокирование локального управления Кнопка ввода параметров внешних сигналов Сохранить настройки 5 5 1 Параметры локальной сети На экране настроек сети введите 1Р адрес маску подсети и адрес шлюза пульта АС 150А При подключении к пульту АС 150А через постоянную локальную сеть перед установкой этих адресов обратитесь к администратору сети 5 5 1 1 Настройки при подключении пульта АС 150А к специализированной локальной сети 1 Установите 1Р адрес для пульта АС 150А Введите 1Р адрес с помощью клавиатуры которая появляется при нажатии кнопки ввода 1Р адреса Если локальная сеть только была развернута назначайте пультам АС 150А последовательные адреса начиная с 192 168 1 1 Например первый пульт АС 150А получит 1Р адрес 192 168 1 1 второй пульт АС 150А адрес 192 168 1 2 и т д Для компьютера контролирующего и управляющего пультами АС 150А по сети также необходимо назначить адреса в соответствии с остальным адресами в локальной сети Примечание При использовании специализированной сети пультов АС 150А устанавливайте 1Р адреса следующим образом АС 150А между 192 168 1 1 и 192 168 1 40 компьютер между 192 168 1 101 и 192 168 1 150 Кнопка IP адреса 2 Установите маску подсети Введите маску подсети для пульта АС 150А с помощью клавиатуры которая появляется при нажатии кнопки ввода маски подсети Как правило в качестве маски подсети вводится 255 255 255 0 Subnet Mask Кнопка маски подсети 255 255 255 8 34
