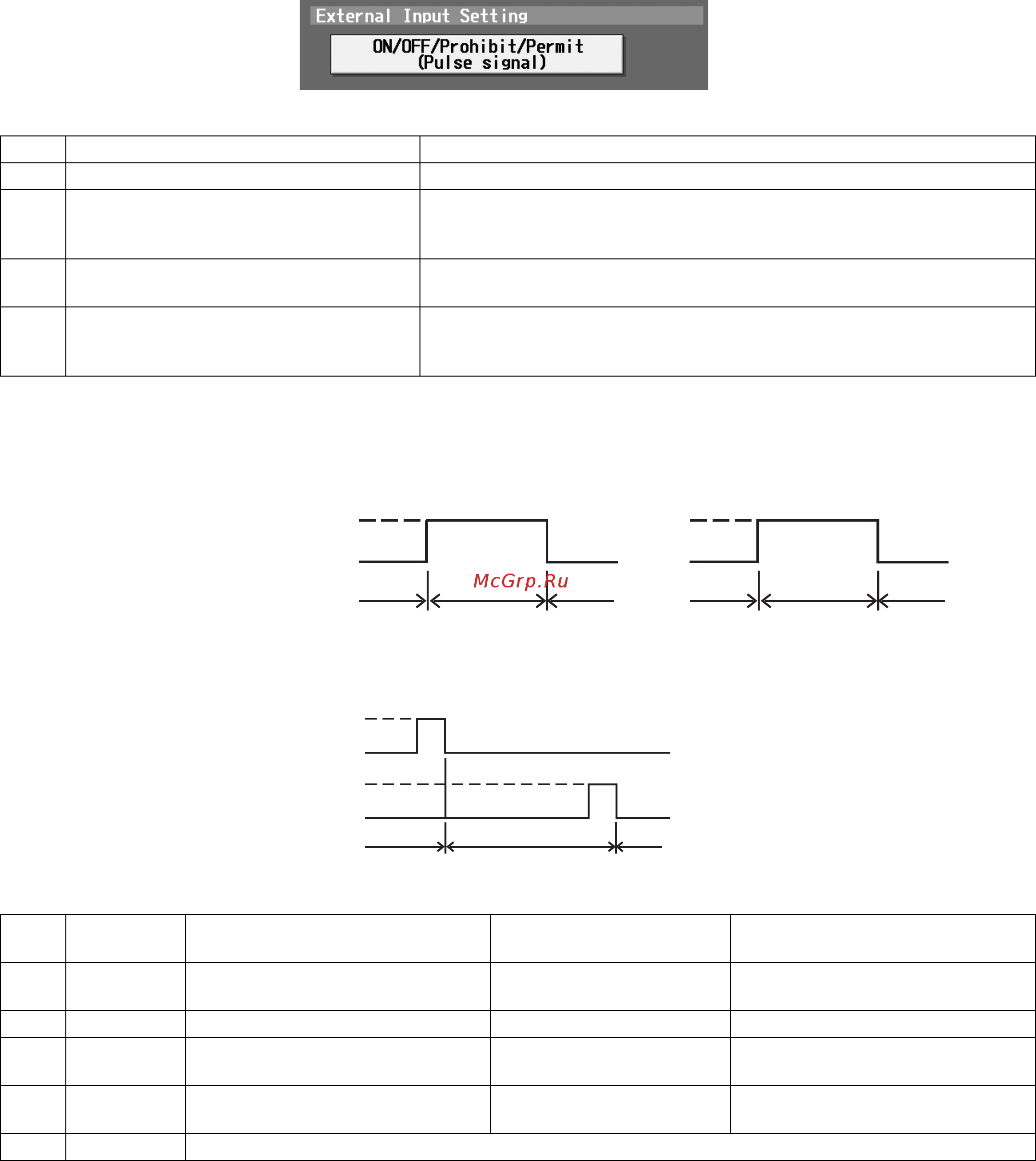

9 Функция внешнего входа выхода Для обеспечения приема внешних сигналов требуется использование внешнего адаптера ввода вывода модель РАСУС10НА Е продается отдельно Подробная информация приведена в Руководстве по монтажу 9 1 Функция внешнего входа 1 Функция внешнего входа Нажмите кнопку Initial Settings Исходные установки в строке меню окна изменения настроек а затем кнопку Network setting Сетевые настройки чтобы открыть окно сетевых настроек Нажмите External Input Setting Параметры внешних сигналов и выберите настройки Тип функции внешнего входа можно выбрать выбирая определенные настройки Функция внешнего входного сигнала Примечания 1 Внешний входной сигнал не используется 2 Выполнять аварийную остановку по уровневому сигналу Во время аварийной остановки будут запрещены только операции ВКЛ ВЫКЛ централизованного пульта и локальных пультов дистанционного управления 3 Выполнять операцию ВКЛ ВЫКЛ по уровневому сигналу Будут запрещены только операции ВКЛ ВЫКЛ централизованного пульта и локальных пультов дистанционного управления 4 Выполнять операцию ВКЛ ВЫКЛ блокировать разрешить по импульсному сигналу Установите длительность импульса для контакта в состоянии ВКЛ равной от 0 5 до 1 0 секунды 2 Входной сигнал ф Уровневый сигнал ВКЛ ВЫКЛ по уровневому сигналу Аварийная остановка Контакт ВКЛ Контакт ВЫКЛ I ВЫКЛ ВКЛ Работа Аварийная Работа ж I ВЫКЛ ж Импульсный сигнал Пример ВКЛ ВЫКЛ Сигнал 1 ВКЛ Контакт ВКЛ Сигнал 2 ВЫКЛ Контакт ВКЛ Сигнал ВЫКЛ ВЫКЛ ВКЛ ВЫКЛ Установите продолжительность равной от 0 5 до 1 0 секунды То же применимо и для сигнала блокирования разрешения управления 3 Технические данные интерфейса входных сигналов CN5 Проводник Уровневый сигнал аварийной остановки нормальной работы Уровневый сигнал ВКЛ ВЫКЛ ВКЛ ВЫКЛ импульсный сигнал блокирования разрешения 5 Оранжевый Аварийная остановка нормальный сигнал Входной сигнал ВКЛ ВЫКЛ Входной сигнал ВКЛ 6 Желтый Не используется Не используется Входной сигнал ВЫКЛ 7 Синий Не используется Не используется Блокировка локального пульта дистанционного управления 8 Серый Не используется Не используется Разблокирование локального пульта дистанционного управления 9 Красный Внешний источник постоянного тока 12 В пост тока или 24 В пост тока 49
