Nord ЭП-4.01 [3/36] Технічні дані

Nord ЭП-4.01 [3/36] Технічні дані
70
ДОДАТОК В - РИСУНКИ/ ПРИЛОЖЕНИЕ В - РИСУНКИ/ ƏLAVƏ С - Şəkillər/
დანართი В – ნახაზები / С ҚОСЫМШАСЫ – СУРЕТТЕР/ ANEXA С – Figuri/ V ILOVA: RASMLAR
UZB
UKRRUSAZE GEO
KAZMOL
UZB
UKR
RUS
AZE
GEO
KAZ
MOL

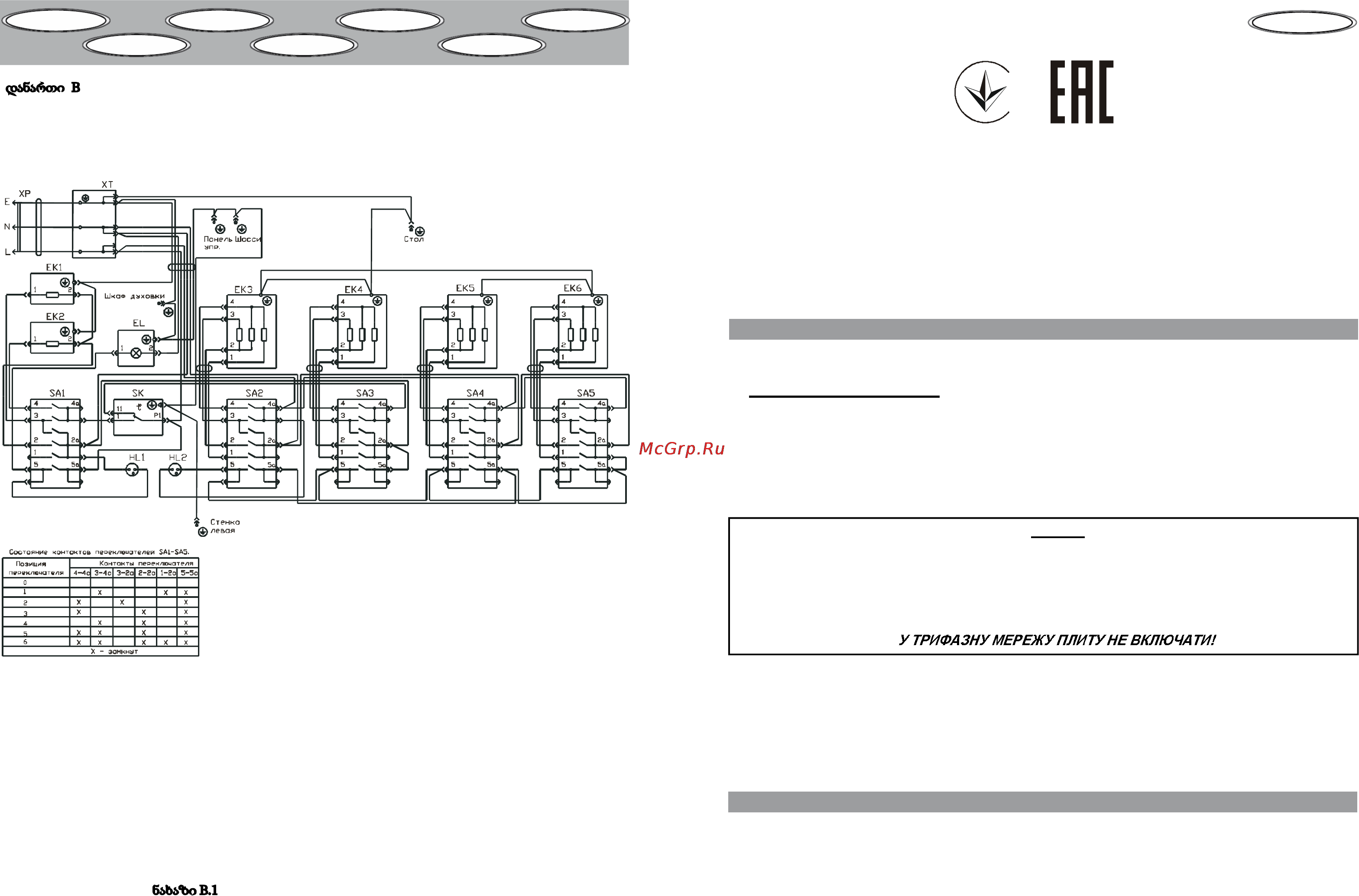

Рисунок В.1 - Схема електрична принципова електроплити ЕП - 4.00/ Рисунок В.1 - Схема элек-
трическая принципиальная электроплиты ЭП - 4.00/ Şəkil С.1 - model ЭП - 4.00 elektrik pilətəsinin
prinsipial elektrik sxemi / ნახაზი В.1 - ქურის ელექტრული პრინციპული სქემა მოდელი ЭП - 4.00/ С.1-
сурет - 4.00-модельді электр плитаның принциптік электр сызбасы/ Figura C.1 – Schema electrică
principială a plitei electrice model ЭП - 4.00/ С.1-rasm: ЭП - 4.00 modelli elektr plitalarining eng asosiy
elektr chizmalari
Проводи заземлення - у жовто-зеленій ізоляції або мають жовто-зелене маркування/ Провода заземления – в
желто-зеленой изоляции либо с желто-зеленой маркировкой/Torpaqlanma naqilləri - sarı - yaşıl izolyasiyada və ya
sarı - yaşıl markalanma ilə / დამიწების სადენები – ყვითელ–მწვანე იზოლაციით ან ყვითელ–მწვანე მარკირებით/
Жерге қосу сымдары – сары-жасыл оқшауламада немесе сары-жасыл маркировкамен/ Cablurile pentru legare
la pămînt – în izolare galben-verde sau cu marcaj galben-verde/ Erga ulanish simlari – sariq-yashil rangda izolyatsiya
qilingan yoxud sariq-yashil rangda markalangan.
ЕК1, ЕК3 -електроконфорка 1,0 кВт /электроконфорка 1,0 кВт/ elektrik
konforu 1,0 kVt/ ელექტროსანთურა 1,0 კვტ/ 1,0 кВт электр конфорка/ ochi
electric 1,0 kW/ elektr qopqoq (konforka) 1,0 kVt;
ЕК2, ЕК4 - електроконфорка 1,5 кВт/ электроконфорка 1,5 кВт/ elektrik
konforu 1,5 kVt/ ელექტროსანთურა 1,5 კვტ/ 1,5 кВт электр конфорка/ ochi
electric 1,5 kW/ elektr qopqoq (konforka) 1,5 kVt;
ЕК5 - нижній ТЕН духовки/ нижний ТЭН духовки/ sobanın aşağı BEQ-i/
ქვედა ტენი/ духовканың төменгі ТЭҚ/ rezistenţa inferioară a cuptorului/
duxovkaning ostki naychasimon elektrisitgichi;
ЕК6 - верхній ТЕН духовки/ верхний ТЭН духовки/ sobanın yuxarı BEQ-i / ღუმელის ზედა ტენი/ духовканың
жоғарғы ТЭҚ/ rezistenţa superioară a cuptorului/ duxovkaning ustki naychasimon elektrisitgichi;
ЕL - лампа/ лампа/ lampa/ ნათურა/ шам/ bec/ lampa;
HL1, HL2 - лампи сигнальні /лампы сигнальные/ siqnal lampaları/ სასიგნალო ნათურები/ сигнал шамдары/ becuri
de semnalizare/ signal beruvchi lampalar;
SA1 - SA5 - перемикач 7-позиційний /переключатель 7-позиционный/ dəyişdirici açar 7 - pozisiya/ გადამრთველი
7-პოზიციური/ 7-позициялы ауыстырып қосқыш/ comutator cu 7 poziţii/ 7-vaziyatli almashlab ulagich;
SK - регулятор температури/ регулятор температуры/ temperatur tənzimləyicisi/ ტემპერატურის რეგულატორი/
температура реттегіш/ dispozitiv de reglare a temperaturii/ haroratni rostlagich;
ХР - шнур живлення/ шнур питания/ qidalanma şnuru/ კვების სადენი/ қорек шнуры/ cablu de alimentare/ elektr
ta’minot shnuri;
ХТ - блок затискачів/ блок зажимов/ qısqaclar bloku/ მომჭერების ბლოკი/ қыстырғыштар блогы/ bloc terminal/
qisqichlar bloki.
3
ЯКІСНО, БЕЗПЕЧНО, НАДІЙНО!
ВІТАЄМО ВАС З ПРИДБАННЯМ ПЛИТИ ЕЛЕКТРИЧНОЇ ПОБУТОВОЇ!
Електричні плити мають декларації про відповідність технічним регламентам, прийнятим в
Україні, сертифікати відповідності в Системі сертифікації TUV CERT (Німеччина), сертифікати
відповідності Митного Союзу.
Система управління якістю підприємства - виробника відповідає вимогам міжнародного
стандарту ISО 9001:2008 та сертифікована в системі УкрСЕПРО (Україна).
Конструкція плити забезпечує нескладне та зручне користування нею, однак ми пропонуємо
Вам витратити деякий час на вивчення цiєї настанови. При правильній експлуатації, дотриманні
вимог безпеки та наведених в настанові вказівок плита буде служити Вам протягом багатьох
років.
1.1 Електроплити
ЕП-4.00 ХХ ЕБЧШ 5-4-7,0/5,5-220, ЕП-4.01 ХХ ЕБЧШТ 5-4-8,8/7,0-220 ТУ
У 29.7-31377482-001-2001
чавунними електроконфорками та електродуховкою (далі – плити) призначені для приготування
їжі тільки в побутових умовах.
Плити, що експлуатуються в ресторанах, їдальнях, кафе, гуртожитках коридорного типу
та інших місцях суспільного користування, не підлягають гарантійному обслуговуванню.
Плита моделі ЕП-4.01 обладнана електрогрилем.
1.2 При купівлі плити обов’язково перевірте її комплектність, відсутність механічних ушкод-
жень, правильність заповнення торговою організацією талонів на гарантійний ремонт.
1.3 Плита повинна бути підключена до електромережі тільки кваліфікованим персона-
лом спеціалізованих організацій, що мають дозвіл (ліцензію) на право установки й обслу-
говування електричних плит. Робота оплачується власником плити.
УВАГА!
ПЕРЕД ПОКУПКОЮ ПЛИТИ ПРОКОНСУЛЬТУЙТЕСЯ З ОФІЦІЙНИМИ ОСОБАМИ (ЖЕК,
ЕНЕРГОЗБУТ) ПРО МОЖЛИВІСТЬ ПІДКЛЮЧЕННЯ ЇЇ У ВАШІЙ КВАРТИРІ.
ОДНОЧАСНО СПОЖИВАНА ПОТУЖНІСТЬ ПЛИТ:
ЕП-4.00 - 5,5 КВТ; ЕП-4.01 - 7,0 КВТ.
СИЛА СТРУМУ: для ЕП-4.00 - 25 А; ЕП-4.01 - 32 А.
ПЛИТА РОЗРАХОВАНА НА ОДНОФАЗНУ ПЕРЕМІННУ НАПРУГУ 220 В.
Відмітку про установлення та підключення плити виконавець повинен зробити в сервісній
книжці (СК).
1.4 Плита призначена для експлуатації в помешканнях із кліматичними умовами:
– температура навколишнього повітря від плюс 1 до плюс 35 °С;
– відносна вологість повітря – не більш 80 %.
Навколишнє середовище не повинне бути вибухонебезпечним і не повинне містити агресивні
гази, пари і кислоти, що руйнують ізоляцію плити.
1.5 Конструкція плити постійно удосконалюється, тому можливі деякі зміни, які не
зафіксовані у цій настанові.
UKR
1 ЗАГАЛЬНІ ВКАЗІВКИ
2 ТЕХНІЧНІ ДАНІ
2.1 Електроживлення плити здійснюється від однофазної мережі перемінного струму напру-
гою 220 В, частотою 50 Гц.
2.2 Типи і потужності конфорок столу плити наведені в таблиці 1.
2.3 Сумарна потужність трубчатих електронагрівачів (ТЕНів) духовки – 2 кВт, у тому числі:
– потужність верхнього ТЕНа – 0,8 кВт;
– потужність нижнього ТЕНа – 1,2 кВт.
Потужність ТЕНа гриля плити ЕП-4.01 – 1,8 кВт.
2.4 Потужність лампи освітлення духовки – 15 Вт.
2.5 Одночасно споживана потужність (сумарна номінальна потужність при одночасно-
