66
ДОДАТОК Б - РИСУНКИ/ ПРИЛОЖЕНИЕ Б - РИСУНКИ/ ƏLAVƏ В - Şəkillər/
დანართი Б – ნახაზები / В ҚОСЫМШАСЫ – СУРЕТТЕР/ ANEXA В – Figuri/ В ILOVA: RASMLAR
UZB
UKRRUSAZE GEO
KAZMOL
UZB
UKR
RUS
AZE
GEO
KAZ
MOL

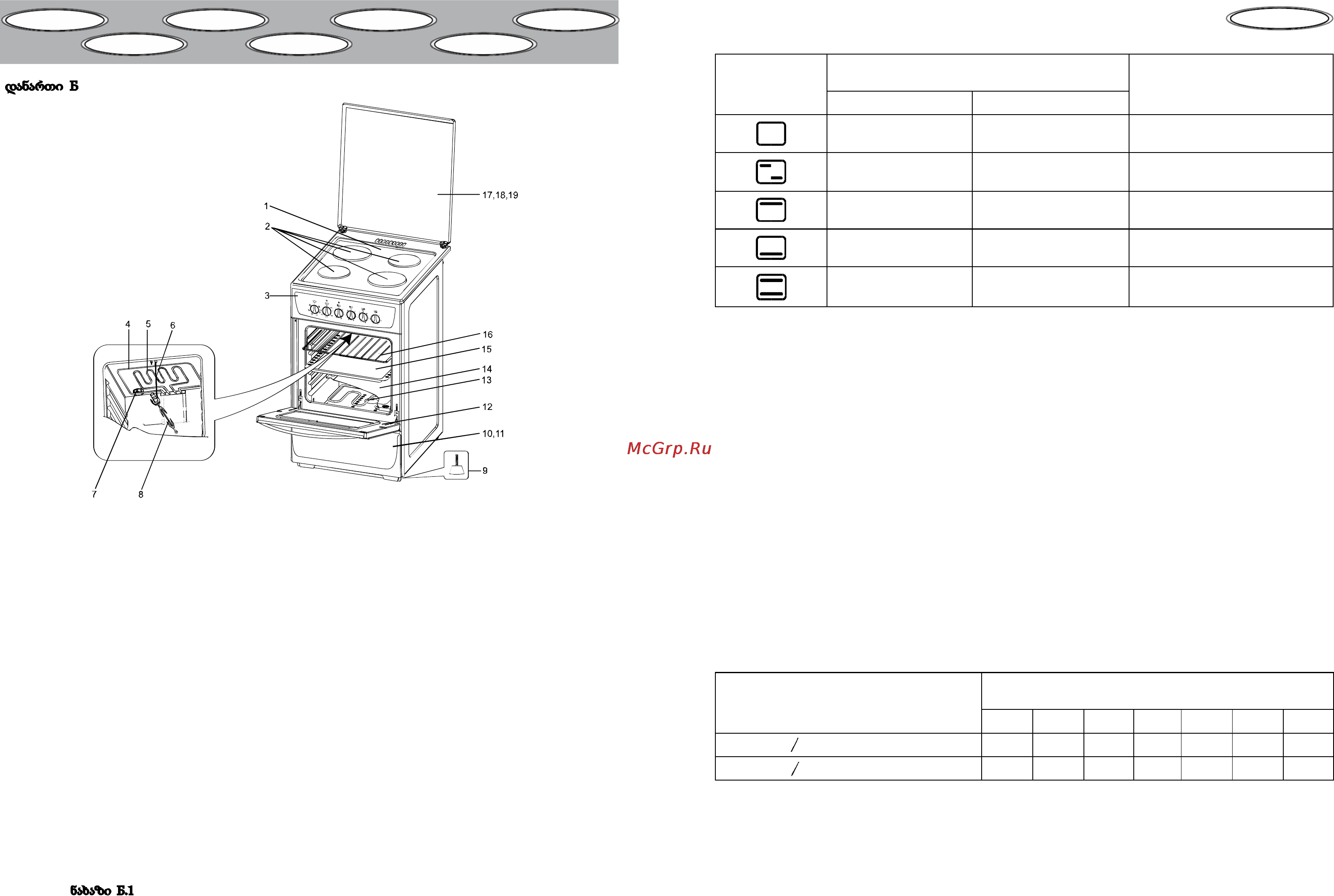

Рисунок Б.1 - Будова плити та розташування комплектуючих виробів/ Рисунок Б.1 - Устройство плиты
и расположение комплектующих изделий/ Şəkil В. 1 - Pilətənin qurğusu və komplektə edici məmulatların
yerləşməsi/ ნახაზი Б.1 - ქურის მოწყობილობა და მაკომპლექტებელი ნაწარმის განლაგება/ В.1-сурет -
Плитаның құрылысы жəне құрамдас бұйымдардың орналасуы./ Figura В.1 – Construcţia aragazului şi
amplasarea accesoriilor/ В.1-rasm: Gaz plitasining tuzilishi va butlovchi buyumlarning joylashishi.
1 - стіл/ стол/ masa/ მაგიდა / үстел/ suprafaţă de gătit/ stol;
2- електроконфорка/ электроконфорка/ elektrik konforu / ელექტროსანთურა/ электр конфорка/ ochi electric/ elektr
qopqoq (konforka);
3 - панель управління/ панельуправления/ panel/ პანელი/ басқару панелі/ panou de comandă/ boshqaruv paneli;
4 - верхній ТЕН духовки/ верхний ТЭН духовки/ sobanın yuxarı BEQ-i/ ღუმელის ზედა ტენი/ духовканың жоғарғы
ТЭҚ/ rezistenţa superioară a cuptorului/ duxovkaning ustki naychasimon elektrisitgichi;
5 - ТЕН грилю/ ТЭН гриля/ qril BEQ-i/ გრილის ტენი/ грильдің ТЭҚ/ rezistenţa electrică de încălzire tubulară a
grilului/ grilning naychasimon elektrisitgichi;
7 - лампа освітлення/ лампа освещения/ işıqlandırma lampası/ განათების ნათურა/ шам/ bec de iluminare / yoritish
tizimi;
9 - ніжка/ ножка/ ayaqcıq/ ფეხი/ аяк/ picior/ oyoqchasi;
12 - дверцята духовки/ дверца духовки/ soba qapağı/ ღუმელის კარი/ духовканың есігі/ uşa cuptorului/ duxovkaning
eshikchasi;
13- нижній ТЕН духовки/ нижний ТЭН духовки/ sobanın aşağı BEQ-i/ ღუმელის ქვედა ტენი/ духовканың төменгі
ТЭҚ/ rezistenţa inferioară a cuptorului/ duxovkaning ostki naychasimon elektrisitgichi;
14 - духовка/ духовка/ soba/ ღუმელი/ духовка/ cuptor/ duxovka;
- інші позиції - див. таблиці 2, 2а/ другие позиции - см. таблицы 2, 2а/ digər pozisiyalar - bax cədvəl 2, 2а/
სხვა პოზიციები ნახეთ ცხრილში 2, 2ა/ Басқа нұсқалар – 2, 2а-кестені қараңыз/ alte articole, vedeţi tabelele 2, 2а/
boshqa vaziyatlar 2, 2а jadvallarga qarang
7
UKR
ТАБЛИЦЯ 3 - КОМБІНАЦІЇ ВМИКАННЯ ТЕНІВ ДУХОВКИ
Положення
перемикача
Стан ТЕНів духовки і споживана ними
потужність, кВт
Сумарна потужність ТЕНів
духовки, кВт
Верхній ТЕННижній ТЕН
Виключений
0
Виключений
0
0
Включений
0,3
Включений
0,2
0,5
Включений
0,8
Виключений
0
0,8
Виключений
0
Включений
1,2
1,2
Включений
0,8
Включений
1,2
2,0
6.3 Ручка регулятора температури духовки
(рисунок Б.4) служить для задання температури
в ній від плюс 50 до плюс 330 °С. Температура задається шляхом плавного обертання ручки по
годинниковій стрілці до суміщення завуженої частини ручки з необхідним значенням температури
на панелі управління.
Положення «Min» відповідає мінімальному значенню температури - приблизно плюс 50°С, а
положення «Max» - максимальному, приблизно плюс 330 °С.
У положенні «0» ТЕНи духовки відключені.
УВАГА! Ручка регулятора температури не має кругового обертання.
УВАГА! При переведенні ручки в будь-яке положення, відмінне від «0», коли
включається духовка, ліва дальня конфорка столу ВІДКЛЮЧАЄТЬСЯ.
Коли температура в духовці досягне заданого значення і відбудеться відключення нагрівачів,
ліва дальня конфорка столу може включитися, якщо її перемикач потужності встановлений у будь-
яке положення, відмінне від «0» .
6.4 Ручки перемикачів потужності конфорок столу
(рисунок Б.5) призначені для вмикання і
задання необхідної потужності конфорки, місце розташування якої на столі зображується зафарбо-
ваним прямокутником в знаку над ручкою.
У положенні «0» конфорка виключена. У положеннях «1», «2», «3», «4», «5», «6» конфорка
включена, причому, чим більша цифра виставлена ручкою, тим більша потужність споживається
конфоркою.
Обертання ручок регуляторів потужності електроконфорок - кругове, у будь-якому на-
прямку.
Приблизні значення потужності конфорок, що споживається при різних положеннях ручки пере-
микача, наведені в таблиці 4.
ТАБЛИЦЯ 4 - ЗМІНА ПОТУЖНОСТІ ЕЛЕКТРОКОНФОРОК
Електроконфорка
Приблизна потужність, Вт,
при положенні ручки перемикача:
«0»«1»«2»«3»«4»«5»«6»
О 145 мм; 1,0 кВт 01001602505007501000
О 180 мм; 1,5 кВт 013522030085011501500
6.5 Індикатор вмикання духовки
7 (рисунок Б.2) світиться, коли включений будь-який із її
нагрівачів, або гриль в ЕП-4.01, або включена лампа освітлення духовки, тобто, якщо ручка пере-
микача ТЕНів духовки знаходиться в будь-якому положенні, відмінному від «0».
6.6 Індикатор вмикання конфорки столу
8 (рисунок Б.2) світиться, коли включена будь-яка з
конфорок столу, тобто, коли будь-який із перемикачів конфорок 3, 4, 5, 6 знаходиться в положенні,
відмінному від «0».
