68
а) ЭП-4.00 б/в) ЭП-4.01
- духовка вимкнена/ духовка выключена/ soba söndürülmüşdür/ ღუმელი ჩართულია/ духовка өшірулі /
cuptorul este oprit/ duxovka uzib qo’yilgan;
- вмикання лампи освітлення духовки/ включение лампы освещения духовки/ sobanın işıqlandırma
lampasının yandırılması/ ღუმელის განათების ნათურა ჩართვა/ духовканың жарық шамын қосу / aprinderea
becului de iluminare a cuptorului/ duxovkani yoritish lampasining yoqilishi;
- вмикання верхнього і нижнього ТЕНів на занижену потужність/ включение верхнего и нижнего ТЭНов
на пониженную мощность/ yuxarı və aşağı BEQ-lərin zəif gücə qoşulması/ ზედა და ქვედა ტენების დაბალ
სიმძლავრეზე ჩართვა/ жоғарғы жəне төменгі ТЭҚ-ларды төменгі қуатқа қосу/ conectarea rezistenţelor
superioară şi inferioară la putere scăzută/ ustki va ostki naychasimon elektrisitgichlarning pasaytirilgan
quvvatda ishga tushirilishi;
- вмикання верхнього ТЕНа/ включение верхнего ТЭНа/ yuxarı BEQ-in qoşulması/ ზედა ტენის
ჩართვა/ жоғарғы ТЭҚ-ны қосу/ conectarea rezistenţei superioare/ ustki naychasimon elektrisitgichning ishga
tushirilishi;
- вмикання нижнього ТЕНа/ включение нижнего ТЭНа/ aşağı BEQ-in qoşulması/ ქვედა ტენის ჩართვა/
төменгі ТЭҚ-ны қосу/ conectarea rezistenţei inferioare/ ostki naychasimon elektrisitgichning ishga tushirilishi;
- одночасне вмикання верхнього і нижнього ТЕНів/ одновременное включение верхнего и нижнего
ТЭНов/ yuxarı və aşağı BEQ-lərin eyni zamanda qoşulması/ ზედა და ქვედა ტენების ერთდროული ჩართვა/
бір уақытта жоғарғы жəне төменгі ТЭҚ-ларды қосу/ conectarea concomitentă a rezistenţelor superioară şi
inferioară / ustki va ostki naychasimon elektrisitgichlarning bir vaqtning o’zida ishga tushirilishi;
– вмикання гриля: ТЕНа та двигуна рожна/ включение гриля: ТЭНа и двигателя вертела/ qrilin
qoşulması : BEQ və şiş mühərriki/ გრილის ჩართვა: ტენისა და შამფურის ძრავისა/ грильді қосу: ТЭҚ жəне
істік қозғалтқышы/ gril naychasimon elektrisitgichi va kabob sixini harakatlantirgichning ishga tushirilishi.

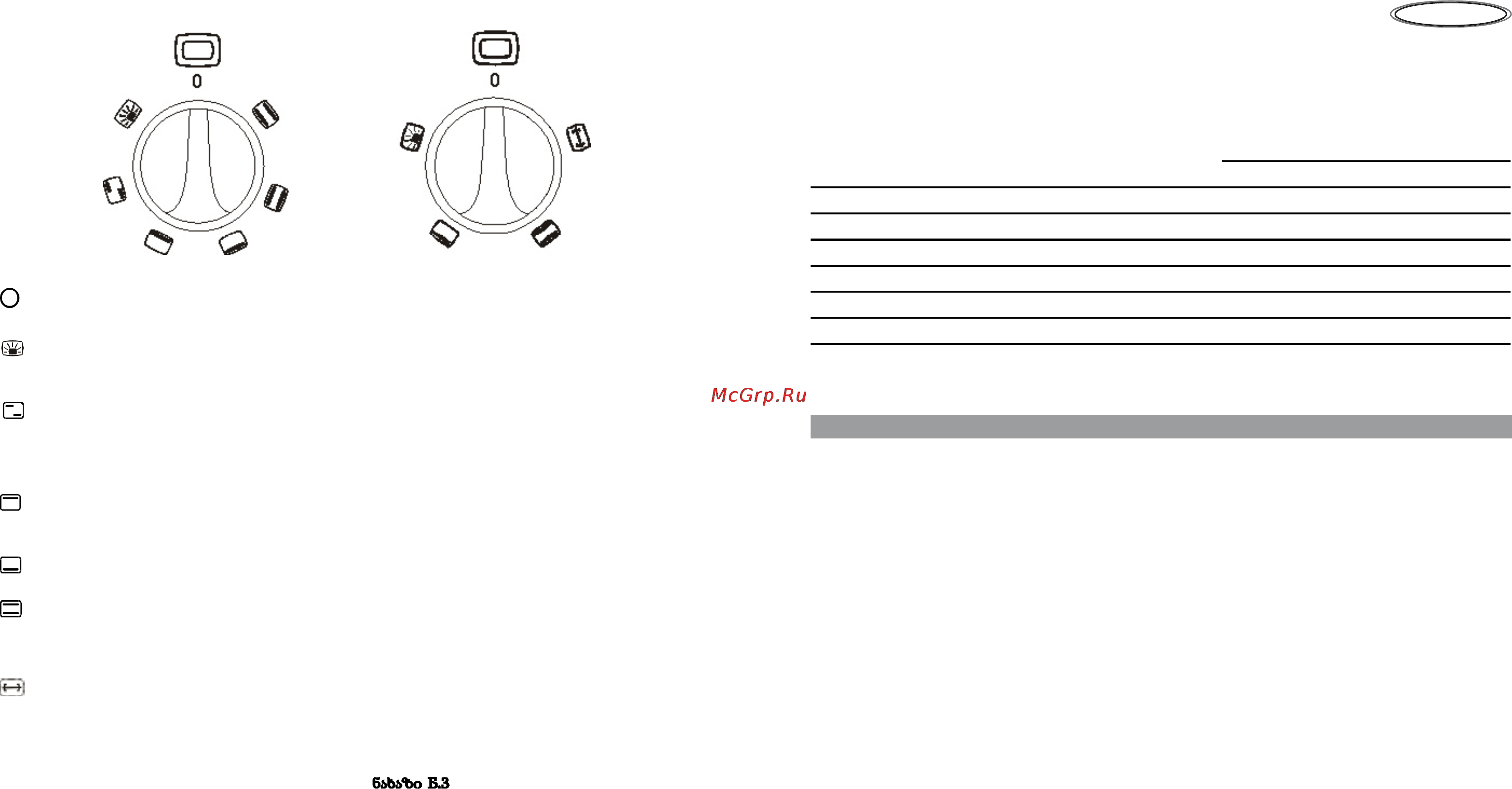

Рисунок Б.3 - ручка перемикача ТЕНів духовки/ Рисунок Б.3 - ручка переключателя ТЭНов духовки/
Şəkil В.3- Soba BEQ-nin dəyişdirici açarının qulpu/ ნახაზი Б.3 - ღუმელის ტენების გადამრთველის
სახელური/ В.3-сурет - духовка ТЭҚ-н ауыстырып қосқыштың тұтқасы/ Figura В.3 – mînerul comutatorului
rezistenţelor cuptorului/ В.3-rasm: duxovkaning naychasimon elektrisitgichlari almashlab ulagichi dastasi
5
UKR
4 ВИМОГИ БЕЗПЕКИ
4.1 Плити відповідають вимогам безпеки следуючих нормативних документів:
- для споживачів України - ТУ У 29.7-31377482-001-2001,
ДСТУ IEC 60335-2-6:2006, ДСТУ
СISPR-14-1:2004, ДСТУ СISPR-14-2:2007, ДСТУ IEC 61000-3-2:2004, ДСТУ IEC 61000-3-3:2004;
- для споживачів країн Митного Союзу - Технічні регламенти Митного Союзу 004/2011 «Про
безпеку низьковольтного обладнання», 020/2011 «Електромагнітна сумісність технічних засобів».
Конструкція плити відповідає I класу
захисту від поразки електричним струмом. Схеми
електричні принципові плит наведені в додатку В.
4.2 КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ експлуатація плити без заземлення.
4.3 ЗАБОРОНЯЄТЬСЯ
експлуатація плити без ручок або з несправними ручками перемикачів
потужності нагрівачів столу і ТЕНів духовки.
4.4 ЗАБОРОНЯЄТЬСЯ
експлуатація плити в помешканнях із підвищеною небезпекою, що
характеризуються наявністю в них хоча б однієї з таких умов:
– особливої вогкості (помешкання, у яких відносна вологість повітря вище 80%, коли стеля,
стіни, підлога і предмети в помешканні вкриті вологою);
– струмопровідних підлог (металевих, земляних, залізобетонних без покриття, цегельних
тощо).
4.5 Щоб уникнути виникнення пожежі, ЗАБОРОНЯЄТЬСЯ:
– користуватися несправною плитою;
– класти на електроплиту легкозаймисті предмети (папір, ганчірки і т.п.);
– сушити над плитою білизну;
– залишати працюючу плиту без нагляду.
4.6 Власникам електроплити ЗАБОРОНЯЄТЬСЯ:
– перевіряти нагрів конфорок дотиком руки;
– використовувати пару для чищення плити;
– включати їх на тривалий час без встановленого на них посуду та допускати попадання во-
логи на їх поверхню. Це може призвести до виходу конфорок з ладу і користуватися ними буде
небезпечно;
– установлювати на конфорки посуд масою більше 20 кг;
– користуватися плитою при наявності тріщин на конфорках і при ушкодженому шнурі жив-
лення.
4.7 УВАГА! Електроплита не призначена для користування особами (включаючи дітей) з умен-
шеними фізичними, чуттєвими або розумовими здібностями, або при відсутності у них житттєвого
досвіду або знань, якщо вони не контрольовані або не проінструктовані про користування прила-
дом особою, що відповідає за безпеку.
Діти повинні знаходитись під контролем для недопущення гри з приладом.
4.8
УВАГА! Під час роботи плита розігрівається. Уникайте дотику до нагрівальних
елементів всередині духовки.
4.9 УВАГА!
Відчиняти дверцята духовки слід тільки за ручку, уникаючи торкання гарячих
поверхонь її дверцят.
** - комплектучі вироби упаковані в поліетиленовий пакет та знаходятся в духовці.
Увага! Завод-виробник не приймає претензій на некомплектність плити після її про-
дажу!
ТАБЛИЦЯ 2А - СКЛАДОВІ ЧАСТИНИ* ТА КОМПЛЕКТУЮЧІ ВИРОБИ ПЛИТ ЗА ВИКОНАННЯМИ
Поз. Складові частини* та комплектуючі вироби
Кількість, шт, за виконаннями
(Х-букви А,В)
1Х 2Х 3Х 4Х 5Х 6Х 7Х
10 Дверцята господарського відділення -111-1-
11 Висувний ящик 1---1-1
17 Щиток 1-1----
18 Кришка столу металева ---11--
19 Кришка столу скляна -----11
- Комплект деталей кріплення щитка 1-1----
- Комплект деталей кріплення металевої кришки
столу (за варіантом 1, рисунок Б.6) ---11--
* - інші складові частини див. рисунок Б.1
