4
UKR
ТАБЛИЦЯ 1 - ХАРАКТЕРИСТИКА КОНФОРОК
Розташування на століДіаметр, ммТип електроконфоркиПотужність, кВт
Ближня права 180 ЕКЧ–180–1,5/220 1,5
Дальня права 145 ЕКЧ–145–1,0/220 1,0
Дальня ліва 180 ЕКЧ–180–1,5/220 1,5
Ближня ліва 145 ЕКЧ–145–1,0/220 1,0
му вмиканні всіх нагрівальних елементів на максимальну потужність) плити ЕП-4.00 – 5,5 кВт,
ЕП-4.01 – 7,0 кВт.
2.6 Максимальна витрата електроенергії за 1 год безупинної роботи плити ЕП-4.00 – 5,5 кВт.
год, ЕП-4.01 – 7,0 кВт.год.
Клас енергетичної ефективності за EN 50304:2009 - С, фактичне споживання електроенергії
при стандартному завантаженні, Е=1,18 кВт.год.
2.7 Плита забезпечує ступеневе регулювання потужності електроконфорок столу перемика-
чами потужності.
2.8 Плита ЕП-4.00 забезпечує можливість окремого і одночасного вмикання верхнього і ниж-
нього ТЕНів духовки, а також вмикання їх на занижену потужність; плита ЕП-4.01 - одночасне
вмикання верхнього та нижнього ТЕНів або тільки нижнього.
2.9 Терморегулятор плити дозволяє плавно регулювати температуру в духовці від плюс 50 до
плюс 330 °С. Похибка регулювання температури ± 15 °С.
2.10 В плиті ЕП-4.00 передбачено відключення дальної лівої конфорки столу потужністю
1,5 кВт при включенні духовки.
2.11 Об`єм духовки не менше 57 дм
3
.
2.12 Розміри плити (без урахування виступаючих на передній і верхній поверхнях елементів
обслуговування і декоративних елементів):
– висота (до верхньої площини столу)................................................... 860 ± 5 мм;
– глибина.................................................................................................. 600 ± 5 мм;
– ширина по крайках бічних стінок..........................................................500 ± 5 мм.
2.13 Маса (нетто) плити з комплектуючими виробами не більше: ЕП-4.00- 38,0 кг, ЕП-4.01-
39,0 кг.
Відхилення фактичної маси (нетто / брутто) плити від зазначеної на упаковці та від наведеної
обгрунтовано допустимими відхиленнями в товщинах тонколистового металу за відповідними нор-
мативними документами, допустимими відхиленнями маси упаковки в залежності від щільності
матеріалу.
2.14 Відомості про наявність срібла та кольорових металів в плитах наведені в додатку А.
3 КОМПЛЕКТ ПОСТАЧАННЯ
3.1 Перед тим, як читати далі настанову, подивіться рисунки, що розташовані після текстової
частини (додаток Б).
3.2 В комплект постачання входить плита електрична (рисунок Б.1) в упаковцi з набором ком-
плектуючих виробiв (таблиця 2), настанова з експлуатацiї плити та сервiсна книжка.
ТАБЛИЦЯ 2 - КОМПЛЕКТУЮЧІ ВИРОБИ ПЛИТ
Поз. Комплектуючі вироби
Моделі виконань ХА/ХВ (Х- цифри 1-7)
ЕП-4.00 ЕП-4.01
6 Підвіска** -1
8Рожен з ручкою** -1
15 Деко для смаження* 1/-1/-
16 Решітка духовки* 11
17 Щитокза виконаннями (див. таблицю 2а)
18 Кришка столу металеваза виконаннями (див. таблицю 2а)
19 Кришка столу скляназа виконаннями (див. таблицю 2а)
- Комплект деталей кріплення щитказа виконаннями (див. таблицю 2а)
- Комплект деталей кріплення металевої кришки столу за виконаннями (див. таблицю 2а)
* - комплектуючі вироби знаходяться в духовці;
69

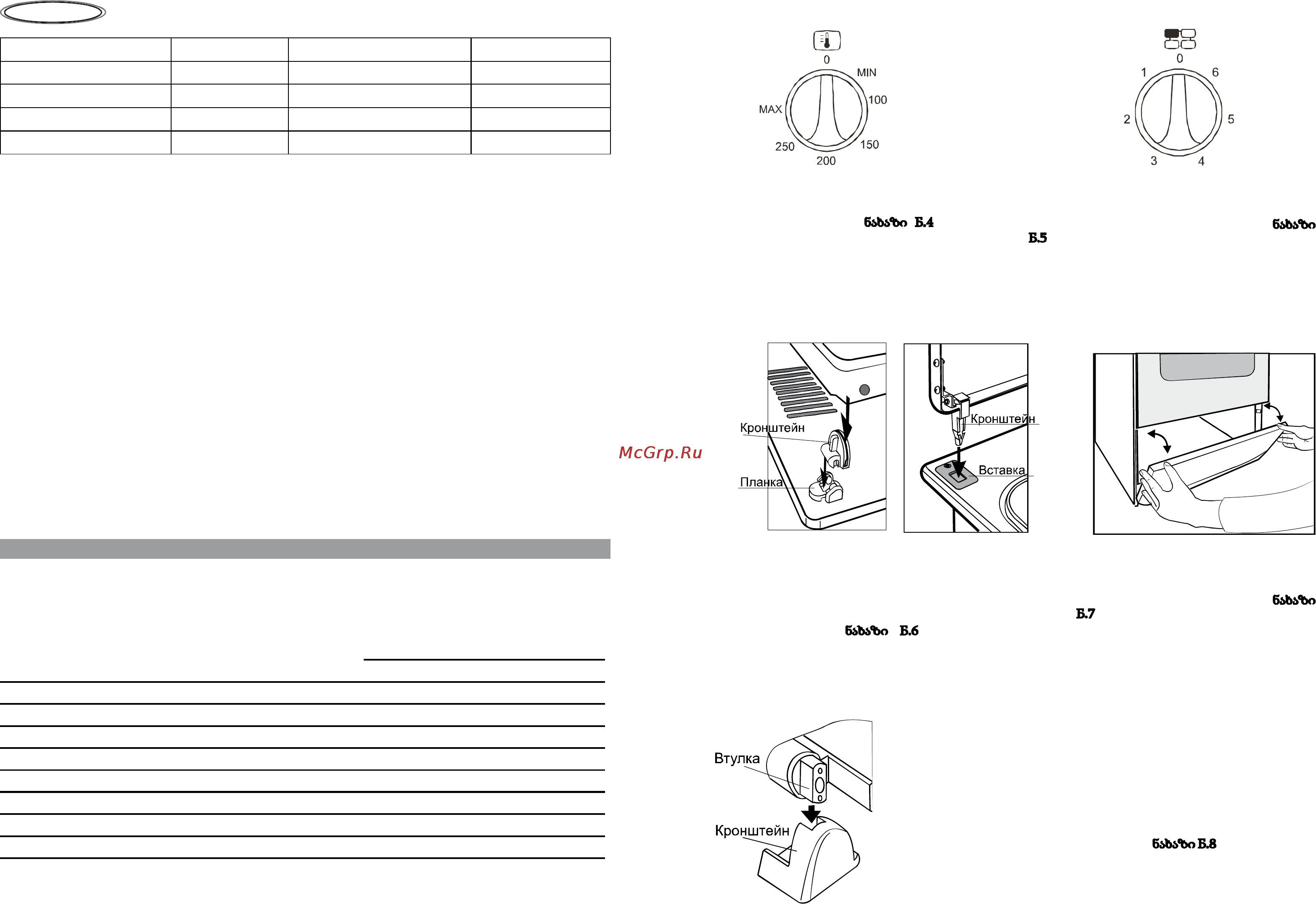

Рисунок Б.4 - ручка регулятора температури
духовки/ Рисунок Б.4 - ручка регулятора темпе-
ратуры духовки/ Şəkil В.4 - Sobanın temperatur
tənzimləyicisinin qulpu/ ნახაზი Б.4 - ღუმელის
ტემპერატურის რეგულატორის სახელური/ В.4-
сурет - духовка температурасын реттегіштің
тұтқасы/ Figura В.4 – mînerul de reglare a
temperaturii cuptorului/ В.4-rasm: duxovkaning
harorat rostlagichi dastasi
Рисунок Б.5
- Ручка перемикача потужності
конфорки/ Рисунок Б.5 - Ручка переключа-
теля мощности конфорки/ Şəkil В.5
- Konfor
gücünün dəyişdirici açarının qulpu/
ნახაზი
Б.5
- სანთურას სიმძლავრის გადამრთველის
სახელური/ В.5-сурет - Конфорка қуатын ауы-
стырып қосқыш тұтқасы/ Figura В.5
– Mînerul
comutatorului de putere al ochiului electric/
В.5-rasm:
Plita qopqog’i (konforka) quvvatini
almashlab ulagich dastasi
варіант 1/ вариант 1/ Variant 1/
ვარიანტი1/ 1-нұсқа/ Opţiunea 1/
1-variant
варіант 2/ вариант 2/ Variant 2/
ვარიანტი2/ 2-нұсқа/ Opţiunea 2/
2-variant
Рисунок Б.6 - Схема встановлення металевої криш-
ки столу/ Рисунок Б.6 - Схема установки металличе-
ской крышки стола / Şəkil В.6 - Masanın metal qapağının
quraşdırılma sxemi/ ნახაზი Б.6 - მაგიდის მეტალის
სახურავის დაყენების სქემა/ В.6-сурет - Үстелдің метал
қақпағын орнату сұлбасы/ Figura В.6 – Schema de instalare
a capacului de metal al suprafeţei de g ă tit/ В.6-rasm: Stolning
metall qopqog’ini o’rnatish chizmasi
Рисунок Б.7
- Вiдкривання дверцят
господарського вiддiлення/
Б.7 - Открывание дверцы хозяйствен-
ного отделения/ Şəkil В.7
- Təsərrüfat
şöbəsinin qapısının açılması/
ნახაზი
Б.7 - სამეურნეო განყოფილების კარის
გაღება/ В.7-сурет
- Қосалқы бөлік
есігін ашу/ Figura В.7
– Deschiderea
uşii compartimentului pentru uz
gospodăresc/ В.7-rasm:
Xo’jalik
bo’linmasi eshikchasini ochish
Рисунок Б.8 - Схема встановлення скляної кришки столу/ Рису-
нок Б.8 - Схема установки стеклянной крышки стола / Şəkil В.8
-
Masanın şüşə qapağının quraşdırılma sxemi/ ნახაზი Б.8
- მაგიდის მინის
სახურავის დაყენების სქემა/ В.8-сурет - Үстелдің əйнек қақпағын ор-
нату сұлбасы/ Figura В.8
– Schema de instalare a capacului de sticlă
al suprafeţei de gătit/ В.8-rasm:
Stolning shishali qopqog’ini o’rnatish
chizmasi
