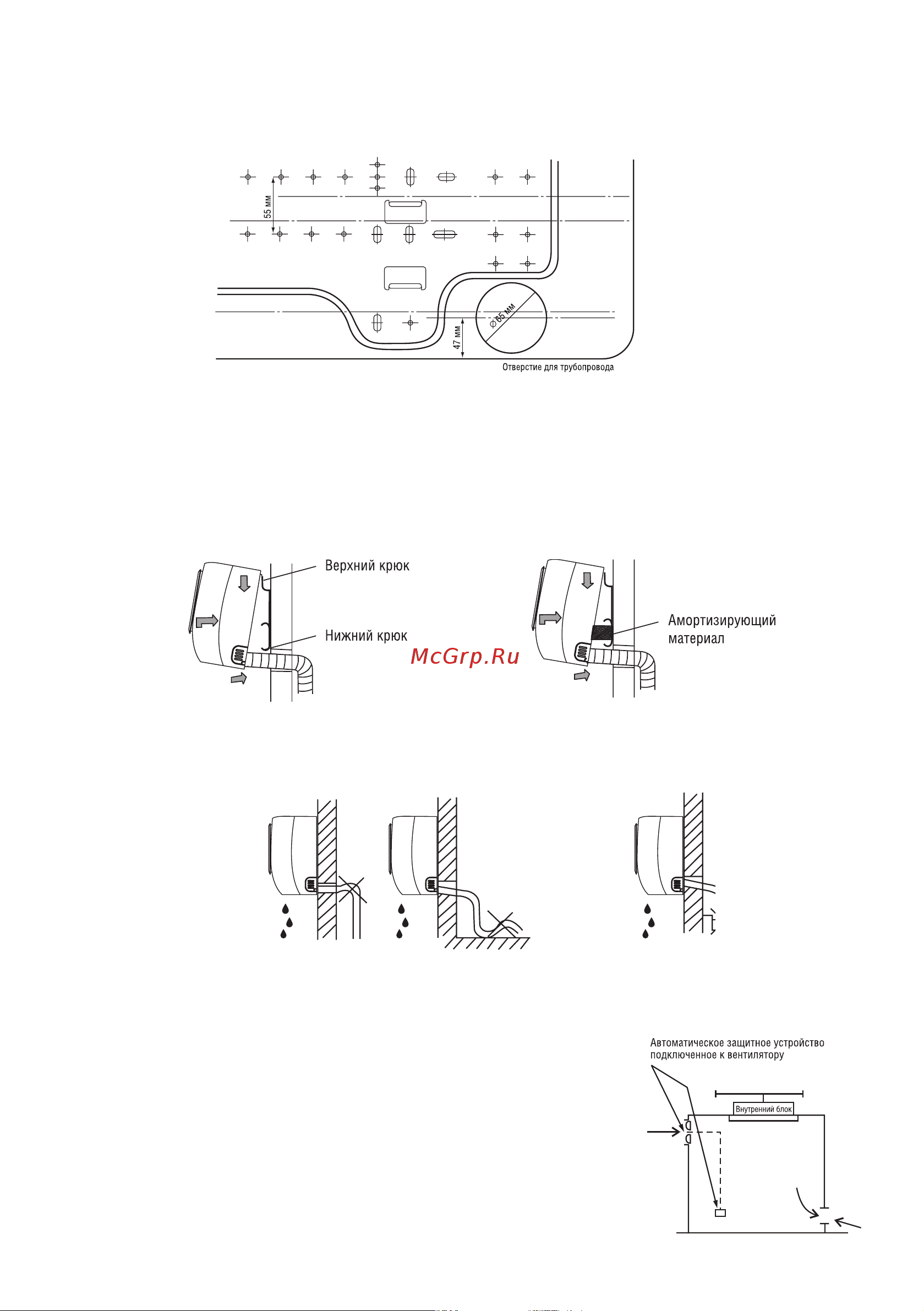

Сверление отверстий в стене
Определите положение отверстия для трубопровода согласно схеме и отметкам на монтажной
пластине. Просверлите одно отверстие Ø 65 мм с небольшим уклоном в сторону улицы.
Если стена обшита металлом или деревом, обязательно вставьте в это отверстие изолирующую втулку.
1. Проведите дренажную трубку сквозь отверстие в стене, а затем подвесьте внутренний блок к выступу в
верхней части монтажной пластины.
2. Двигая блок влево и вправо, убедитесь, что он надежно прикреплен к стене.
3. Зафиксируйте нижнюю часть блока на монтажной пластине
Подключение трубопровода и дренажного шланга
1. Проведите дренажный шланг с наклоном наружу вниз. Не допускайте ошибок, показанных на
рисунках.
2. Налейте воду в дренажный поддон и удостоверьтесь, что она вытекает через дренажный шланг.
3. Если Вы удлиняете дренажный шланг, изолируйте удлиняющую часть шланга защитной
трубкой.
Внимание!
• Дренажный шланг должен располагаться под трубопроводами
• Следите за тем, чтобы дренажный шланг не провисал.
• Не допускайте, чтобы трубы выступали наружу сзади от внутреннего блока.
• Теплоизолируйте обе трубы холодильного контура, выходящие из
внутреннего блока.
• Радиус изгиба труб должен быть не более 100 мм
Рис.2
Рис.4
Рис.3
