2) Включите электропитание кондиционера и запустите его в режиме охлаждения. Прислушайтесь к звукам,
издаваемым насосом. Проверьте, удаляется ли конденсат по шлангу (после включения кондиционера мо-
жет пройти около 2 мин. до начала вытекания конденсата, в зависимости от длины шланга). Убедитесь, что
вода не вытекает через места соединения труб.
ВНИМАНИЕ!
При обнаружении неполадок сразу же устраните проблему.
3) Выключите кондиционер, отключите его питание и закройте тестовую крышку.
• Чтобы полностью слить воду из водосборника во время обслуживания кондиционера эта пробка должна
быть установлена на место и плотно закреплена, иначе конденсат будет вытекать через отверстие.
10. МОНТАЖ НАРУЖНОГО БЛОКА
Меры безопасности при монтаже наружного блока
Поверхность, на которую устанавливается наружный блок кондиционера, должна быть жесткой, чтобы не
возрастали шум и вибрация.
• Выберите такое направление выхода воздуха из наружный блока, чтобы воздушный поток на входе и выходе
не встречал препятствий.
• Если в том месте, где устанавливается наружный блок кондиционера, бывает сильный ветер (например, на
морском побережье), разместите блок вдоль стены или установите ограждение.
В противном случае вентилятор кондиционера не сможет нормально работать при сильном ветре.
• При подвешивании наружного блока кондиционера на стену его крепление должно соответствовать
техническим требованиям, указанным на схеме.
• Подвешивать блок можно на кирпичную или, бетонную стену или стену аналогичной прочности.
• Соединение крепежного кронштейна со стеной и кондиционером должно быть прочным, устойчивым и
надежным.
• Если над внешним блоком установлен навес, защищающий его от дождя и солнечных лучей, убедитесь, что
он не мешает отводу тепла от конденсатора.
• Свободное пространство сзади и слева от наружного блока должно составлять не менее 60 см, справа - не
менее 10 см, а спереди от блока - не менее 1 метра.
• Входящий и выходящий из кондиционера потоки воздуха не должны быть направлены на животных и растения.
• Место должно быть удобным для монтажа, сухим, с хорошим доступом воздуха, но без сильного ветра.
• Поверхность, на которую устанавливается наружный блок кондиционера, должна быть достаточно прочной,
чтобы выдержать его вес. Наружный блок надо размещать так, чтобы не создавался сильный шум и вибрация.
• Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондиционера (не
размещайте блок возле соседских окон).

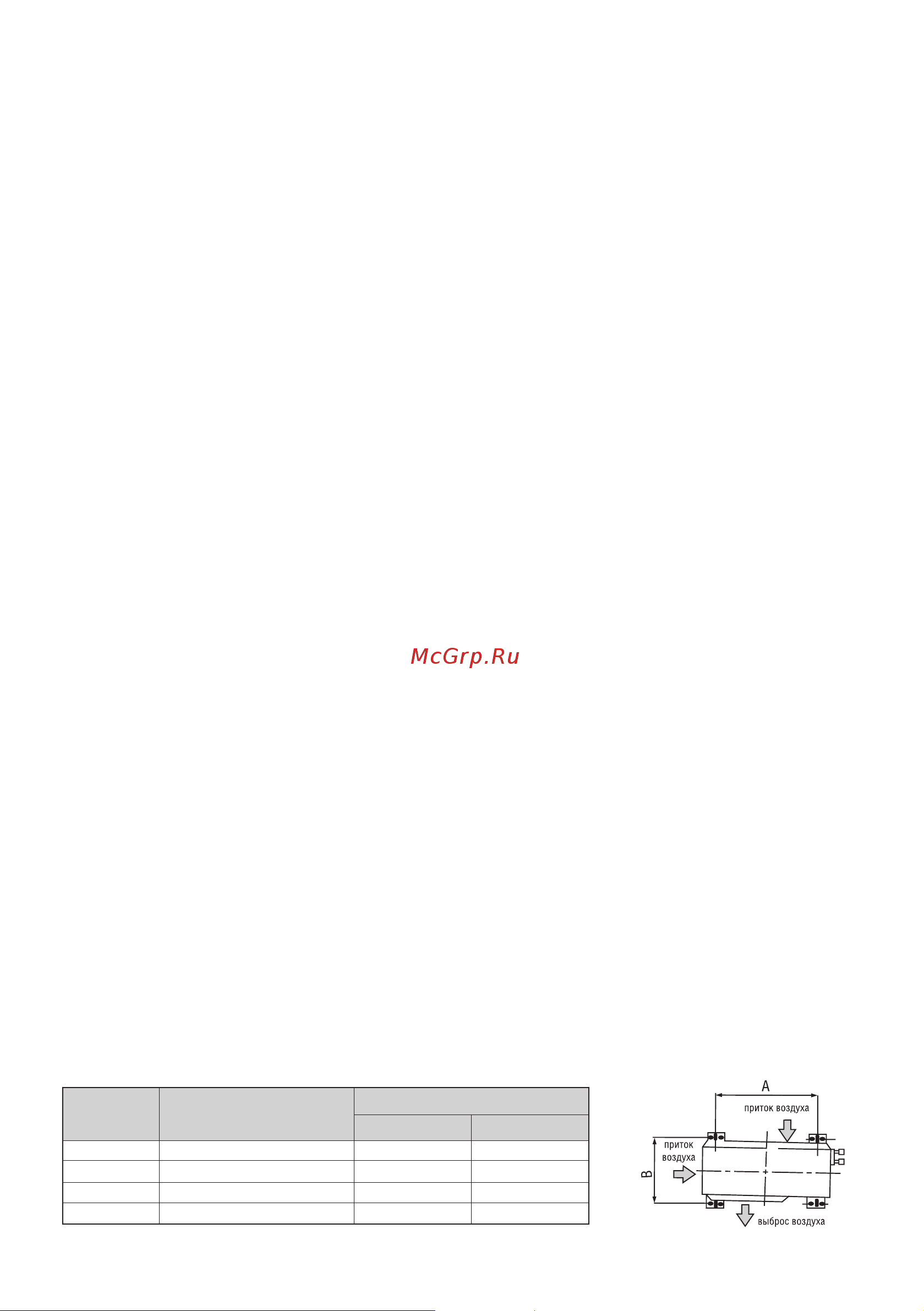

Крепление наружного блока
Закрепите наружный блок болтами с гайками ∅8 или ∅10. Блок должен быть надежно закреплен на прочной
стене и расположен строго горизонтально.
Модель Габариты наружного блока
Монтажные размеры
А (мм) В (мм)
K2MRC40
760x590x285 530 290
K2MRC50/K3MRC60/
K3MRC80
845x695x335 560 335
K4MRC80
895x860x330 590 333
K4MRC100
990x965x355 623 366
