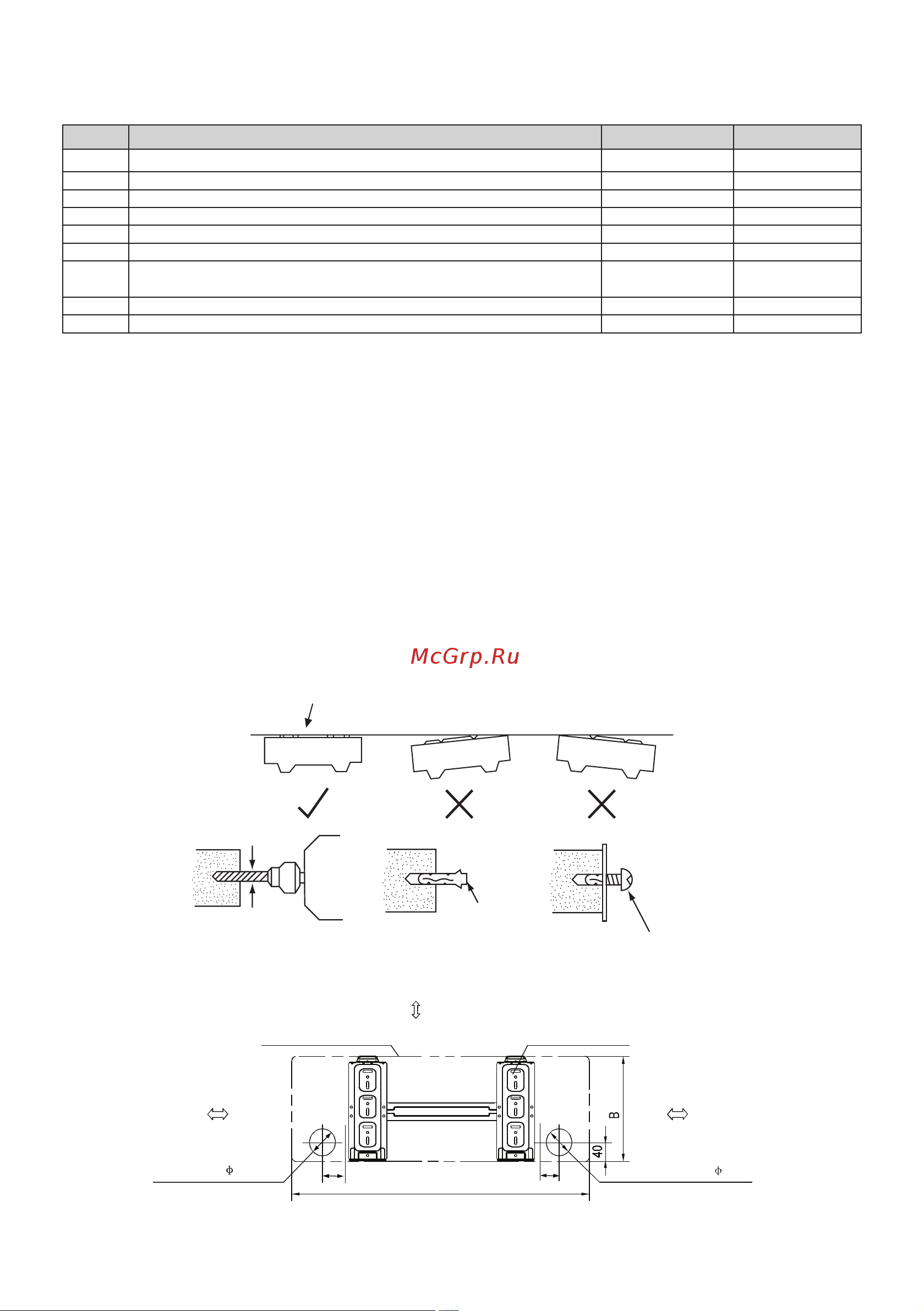

5. МОНТАЖ ВНУТРЕННЕГО БЛОКА НАСТЕННОГО ТИПА
Комплект поставки
№ п/п Наименование Количество Примечание
1 Внутренний блок 1 В упаковке
2 Сигнальный кабель 1 В упаковке
3 Пульт дистанционного управления 1
4 Элементы питания пульта Комплект В пульте
5 Руководство пользователя 1
6 Настенный держатель пульта дистанционного управления 1 В упаковке
7
Монтажная пластина с дюбелями и винтами крепления внутреннего бло-
ка (ST3.9x25)
Комплект
8 Пластиковый патрубок - удлинитель трубопровода (дренажного) 1
9 Инструкция по монтажу 1
Медный фреоновый трубопровод должен быть теплоизолирован
• Образующийся во время работы блока конденсат должен беспрепятственно стекать в поддон и отводиться
наружу.
• Не допускается размещение внутреннего блока кондиционера около двери.
• Свободное пространство справа и слева от блока должно быть
не менее 120 мм.
• Чтобы избежать повреждения стены, используйте для крепления винтов дюбели
Для достижения наилучшей циркуляции воздуха внутренний блок должен быть размещён на расстоянии 150
мм от потолка, не менее 1.7 м и не более 2.3 м от пола.
• Для снижения вибрации и шума длина трубопровода хладагента должна быть не менее 3 м.
При изменении длины трубопровода необходимо изменить количество заправленного в него хладагента.
Крепление монтажной пластины
1 . Расположите монтажную пластину горизонтально на стене в том месте, где будет крепиться
внутренний блок кондиционера. Соблюдайте указанные на схеме расстояния.
Для моделей KSGС25
5
Installation Instruction
INDOOR UNIT INSTALLATION
1. Fit the Installation Plate
2. Drill a hole in the wall
Note:
1. Fit the installation plate horizontally
on structural parts of the wall with
spaces around the installation plate.
2. If the wall is made of brick, concrete
or the like, drill eight (8) 5mm diameter
holes in the wall. Insert Plastic Expan-
sion Sheath for appropriate mounting screws.
3. Fit the installation plate on the wall with eight
(8) type A screws.
Correct orientation
of Installation Plate
Fit the Installation Plate and drill holes in the wall according t o the wall structure
and corresponding mounting points on th e installation plate.
(Dimensions are in mm unless otherwise stated)
1. Determine hole positions according to
the diagram as shown above. Drill
one (1) hole ( 65mm) slanting slightly
to outdoor side.
2. Always use wall hole conduit when
drilling metal grid, metal plate or the like.
Wall
Indoor
Outdoor
A
Right refrigerant
pipe ho le 65mm
Installation plate
Indoor unit outline
Left refrigerant
pipe hole 65mm
150mm or more to ceiling
120mm or more
to wall
120mm or more
to wall
41.5
41.5
A:795, B:270( ); A:845, B:286()<12000Btu/h model 12000Btu/h model
Рис.1
Монтажный болт ST3.9x25-C-H
Дюбель
5 мм
Монтажный болт ST3.9x25-C-H
Дюбель
5 мм
Монтажный болт ST3.9x25-C-H
Дюбель
5 мм
правильное положение монтажной пластины
