8. МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА

1. Соедините дренажный шланг с внутренним блоком кондиционера.

Необходимо теплоизолировать полихлорвиниловый дренажный шланг и покрыть кожухом место его

соединения с внутренним блоком кондиционера.

ВНИМАНИЕ:

• Дренажный шланг и места его соединения с внутренними блоками кондиционера должны быть хорошо

теплоизолированы, чтобы на поверхности не конденсировалась влага.

• Для подсоединения шланга используйте жесткий полихлорвиниловый соединитель, убедитесь, что вода не

вытекает через стыки.

• При соединении дренажного шланга с внутренним блоком будьте аккуратны, не надавливайте с усилием на

трубы кондиционера.

• Дренажный шланг должен быть наклонен наружу (в направлении потока воды) примерно на

1/100, т.е. снижение 1 см на каждые 100 см длины шланга. На дренажном шланге не должно

быть изгибов.

2. Материал дренажного шланга и теплоизоляции

Для дренажных труб – поливинилхлоридные трубы Ø 16 мм

Теплоизоляционный материал - пористые полиэтиленовые листы толщиной 10 мм

3. Гибкий шланг

• Удлинняя гибкий шланг, не допускайте, чтобы изгиб превышал указанного на рис.24

• Убедитесь, что бандаж затянут крепко

• Постарайтесь разместить гибкий шланг горизонтально

4. Соединение труб

• Используйте поливинилхлоридный клей для соединения дренажных шлангов.

• Клей нанесите на поверхность (40 мм) поливинилхлоридного шланга и вставьте его в прозрачный (сквозной)

шланг.

• Выдержите соединение в течение 10 минут, после этого убедитесь что соединение герметичное и нет утечек.

5. Теплоизоляция

Оберните гибкий шланг теплоизоляционным материалом с начала до конца ( к внутреннему блоку).

• Убедитесь, что конденсат беспрепятственно отводится по шлангу.

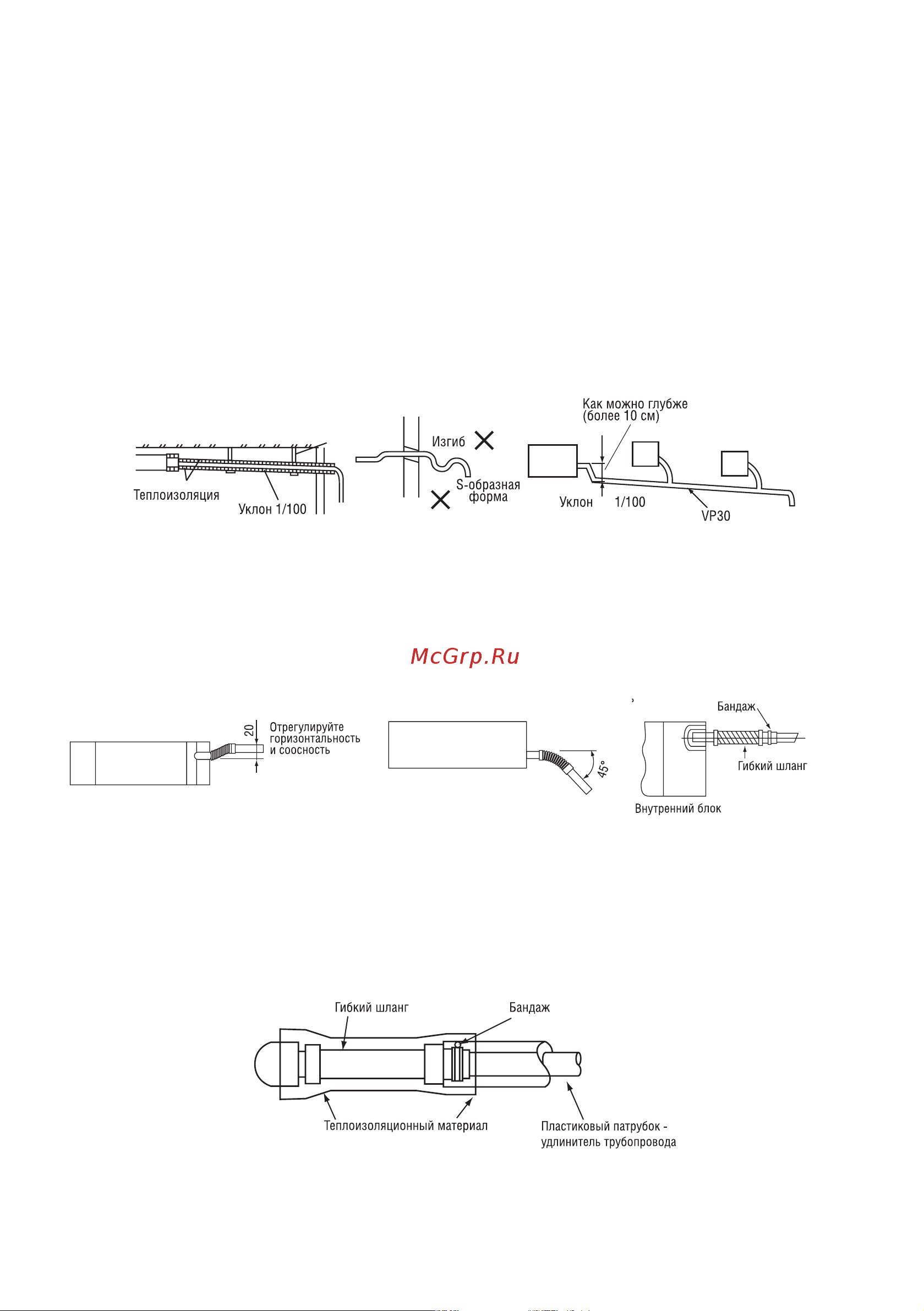

Рис. 24

Рис. 25
