18

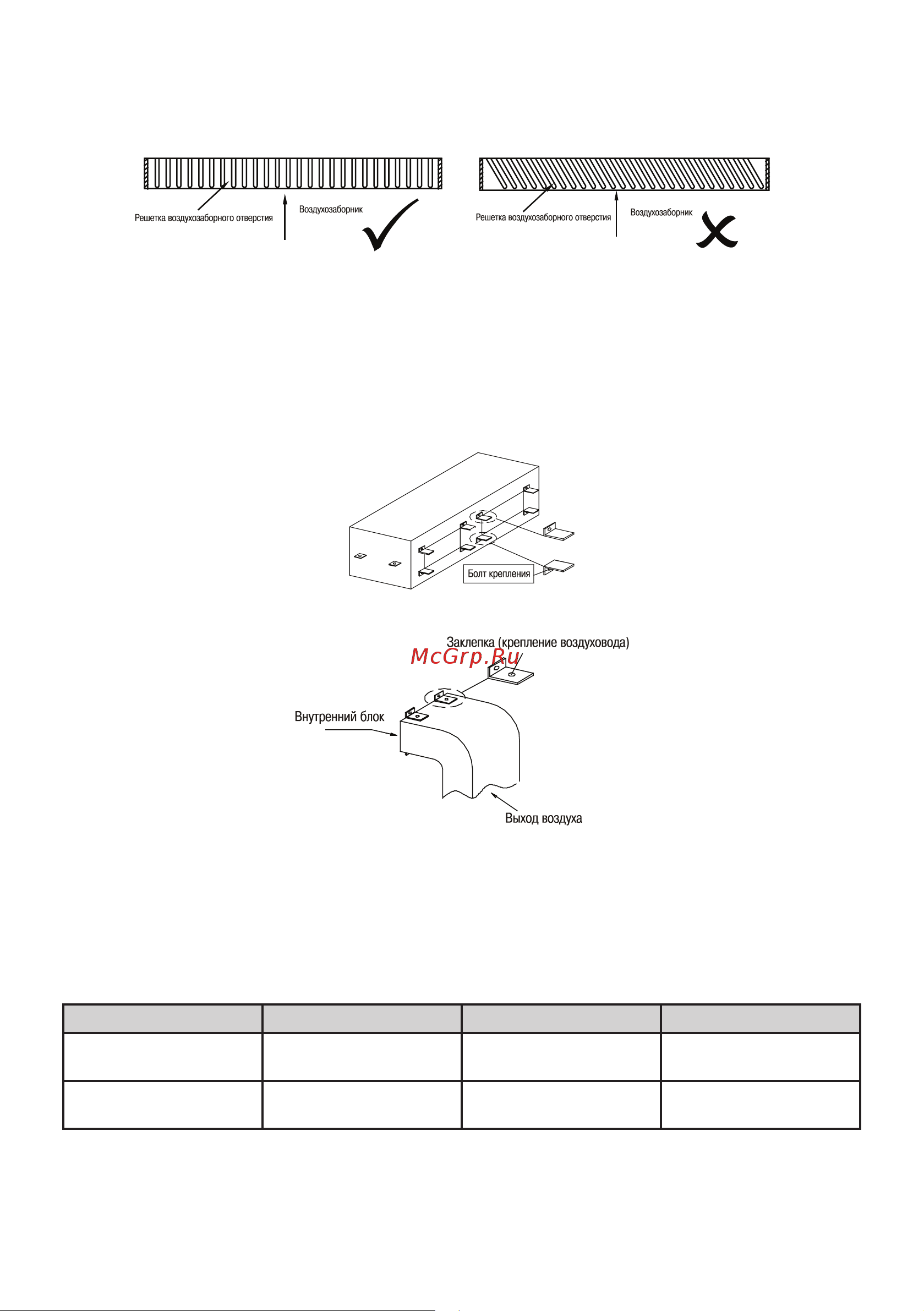

ВНИМАНИЕ!
Решетку воздухозаборного отверстия следует устанавливать параллельно направлению входного воздухово-
да — см. рис а. На рис. b изображено неправильное положение, при котором может возникать громкий шум.
МОНТАЖ ВОЗДУХОВОДА
Воздуховод следует делать как можно короче (~0.5 м на всасывании и 0.5 на выпуске), поскольку этот блок
имеет низкое статическое давление (близкое к 0 Па).
КРЕПЛЕНИЕ УСТАНОВОЧНЫХ ПЛАСТИН
При помощи болтов закрепите установочные пластины на выходе воздуховода. Следует выбирать болты соот-
ветствующей длины, чтобы не повредить внутренние детали блока. См. рис. ниже.
С помощью заклепок или самонарезающих винтов закрепите воздуховод на установочной пластине см. рис. ниже
ПРИМЕЧАНИЯ:
1. Воздуховод не должен держаться на внутреннем блоке, предусмотрите отдельный крепеж его к несущим
конструкциям.
2. Для удобства обслуживания обеспечьте доступ к внутреннему блоку, трубопроводам и воздуховоду.
3. При установке в комнатах для переговоров и подобных местах, используйте в интерьере звукопоглотители
и облицовку.
4. Принадлежности, необходимые для монтажа воздуховода (см. таблицу) приобретаются на месте.
Наименование Количество Спецификация Назначение
Установочная пластина
воздуховода
8 Крепление воздуховода
Крепежный болт (монтаж
установочной пластины)
8 M4x10
Крепление установочной
пластины воздуховода
а. b.
