8
3. КОМПЛЕКТ ПОСТАВКИ СИСТЕМЫ
Основные позиции комплектации
№ п/п Наименование Количество Примечание
1 Внутренний блок от 1 до 4 В упаковке
2 Наружный блок 1 В упаковке
3 Пульт управления (в комплекте с внутренним блоком) 1 На каждый блок
4 Инструкция по монтажу (в упаковке внутреннего блока) 1 На каждый блок
5 Руководство пользователя (в упаковке внутреннего блока) 1 На каждый блок
Примечания. 1. Конкретный комплект поставки зависит от модели мультисистемы и количества внутренних блоков.
2. Детальная комплектация приведена в соответствующих разделах данного руководства.
3. Трубопровод хладагента не входит в комплектацию, он приобретается за отдельную плату,
его длина и диаметр подбираются в соответствии с производительностью кондиционера и конкретным раз-
мещением блоков при монтаже.
Внимательно проверьте комплект поставки. Руководство пользователя должно быть на русском языке.

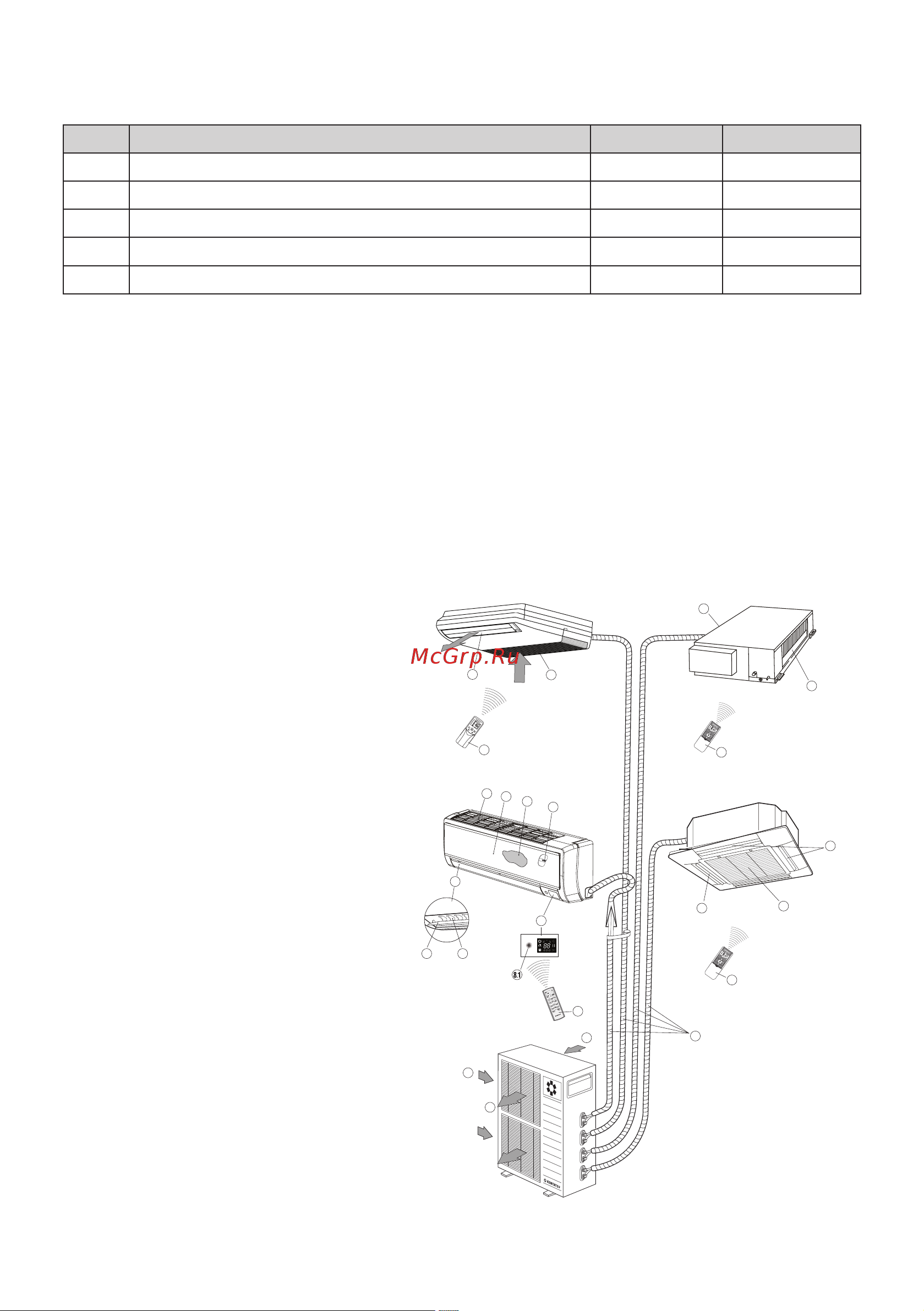

4. МОНТАЖНАЯ СХЕМА
Внутренний блок
1. Датчик температуры воздуха в помеще
нии.
2. Лицевая (декоративная панель).
3. Впускной диффузор.
4. Сменный воздухоочистительный фильтр.
5. Выпускной диффузор.
6. Вертикальные воздухораспределительные
жалюзи.
7. Горизонтальная воздухораспределитель
ная заслонка.
8. Информационный дисплей.
9 ИК пульт дистанционного управления.
10 Проводной пульт управления.
Наружный блок
11. Трубопровод хладагента в теплоизоляции,
дренажный шланг для отвода конденсата,
соединительный кабель.
12. Впускные решетки.
13. Выпускной диффузор.
ПРИМЕЧАНИЕ:
Внутренние блоки изображены условно. Реаль-
ные блоки могут незначительно отличаться.
MOD
E
ћ
AUTO
AUTO
AUTO
TEMP
SET
CLOCK
SET
F
AN SPEED
COOL
DRY
HEAT
F
AN
F
AN
SPEED
Внутренний блок A
1
2
3
3
3
3
9
9
9
9
10
11
11
12
4
5
5
5
5
6
8
7
7
Внутренний блок B
Внутренний блок D
Внутренний блок С
