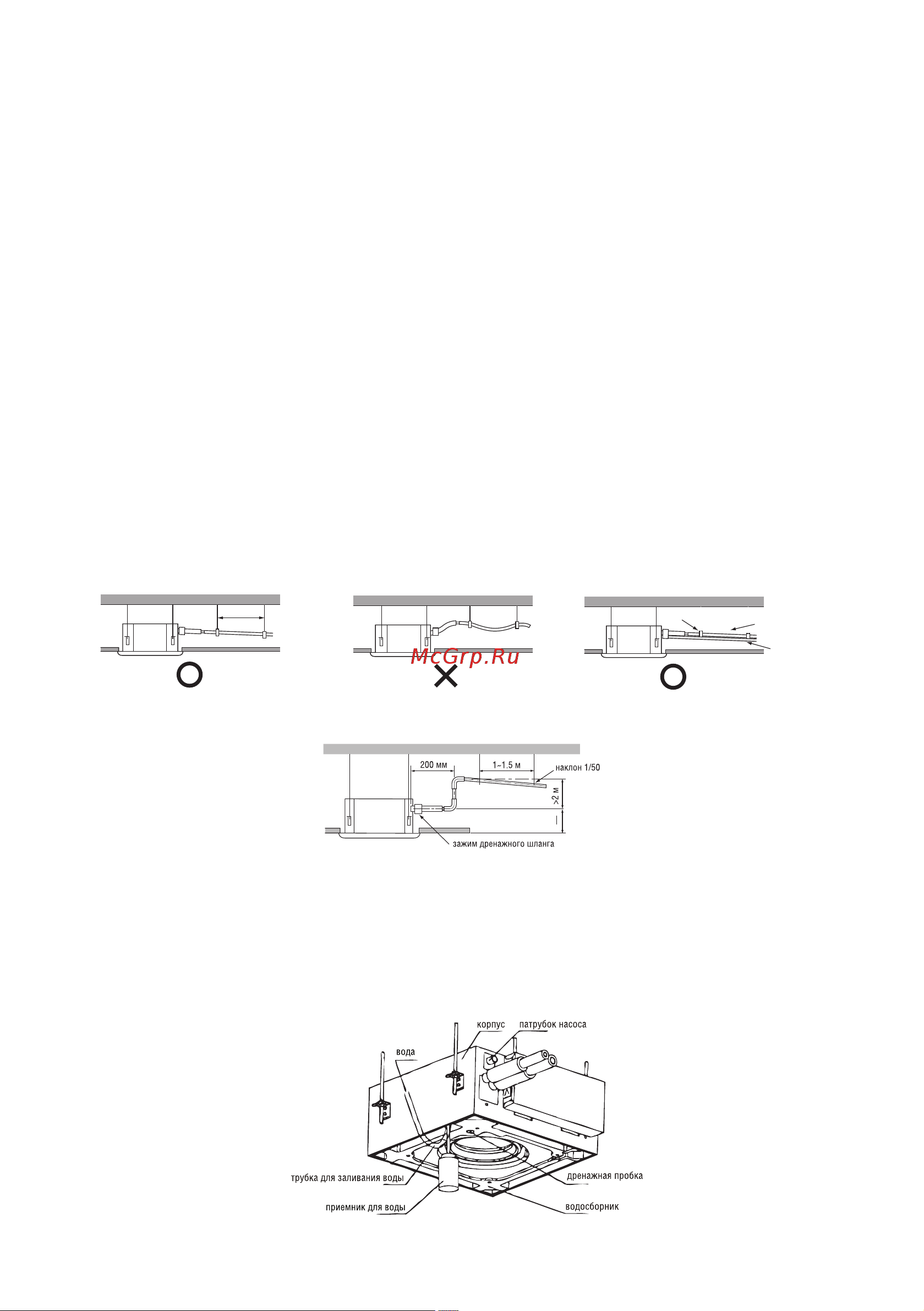

20
9. МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА ВНУТРЕННЕГО БЛОКА КАС-
СЕТНОГО ТИПА 600
x
600
1. Подключения дренажного шланга к внутреннему блоку
• Для дренажа конденсата можно использовать полиэтиленовую трубку (наружный диаметр 37–39 мм, вну-
тренний – 32 мм). Приобретается на внутреннем рынке.
• Наденьте конец дренажного шланга на патрубок насоса кондиционера. Закрепите шланг и изоляцию, на-
детую на выходной патрубок насоса.
• Выходная трубка насоса и дренажный шланг (особенно та его часть, которая находится внутри помещения)
должны быть плотно покрыты изоляцией и на поверхности шланга не должна конденсироваться влага.
• Чтобы конденсат не затекал обратно в кондиционер после его выключения, дренажный шланг должен
быть слегка наклонен вниз наружу (от кондиционера) под углом около 1/50. На шланге не должно быть
подъемов и петель.
• В процессе подключения дренажного шланга не тяните за него, чтобы не сместить кондиционер. Через
каждые 1–1,5 м нужно закрепить шланг, чтобы он не провисал.
• Если шланг очень длинный, закрепите его часть, находящуюся внутри помещения с защитной трубой, чтобы
он не провисал.
• Если выходное отверстие дренажного шланга расположено выше, чем насос, шланг должен иметь верти-
кальный отрезок. Подъем шланга не должен превышать 20 см, иначе после выключения кондиционера
конденсат будет затекать обратно в кондиционер.
• Выходное отверстие дренажного шланга должно быть на высоте не менее 50 мм от земли или дна емкости,
куда стекает конденсат, не погружайте конец шланга в воду. Если конденсат сливается в канализацию,
необходимо устроить на шланге U-образный сифон с водяным затвором, чтобы неприятный запах не про-
никал в помещение.
11.5 м
наклон 1/50
дренажный шланг
труба
стяжки
>1.5 м
11.5 м
наклон 1/50
дренажный шланг
труба
стяжки
>1.5 м
11.5 м
наклон 1/50
дренажный шланг
труба
стяжки
>1.5 м
d)
2. Проверка дренажной системы
• Убедитесь, что конденсат беспрепятственно отводится по шлангу.
• Если подвесной потолок еще не установлен, нужно протестировать дренажную систему перед его уста-
новкой.
1) Снимите тестовую крышку и залейте в водосборник 2000 мл воды через трубку.
a)
b)
c)
