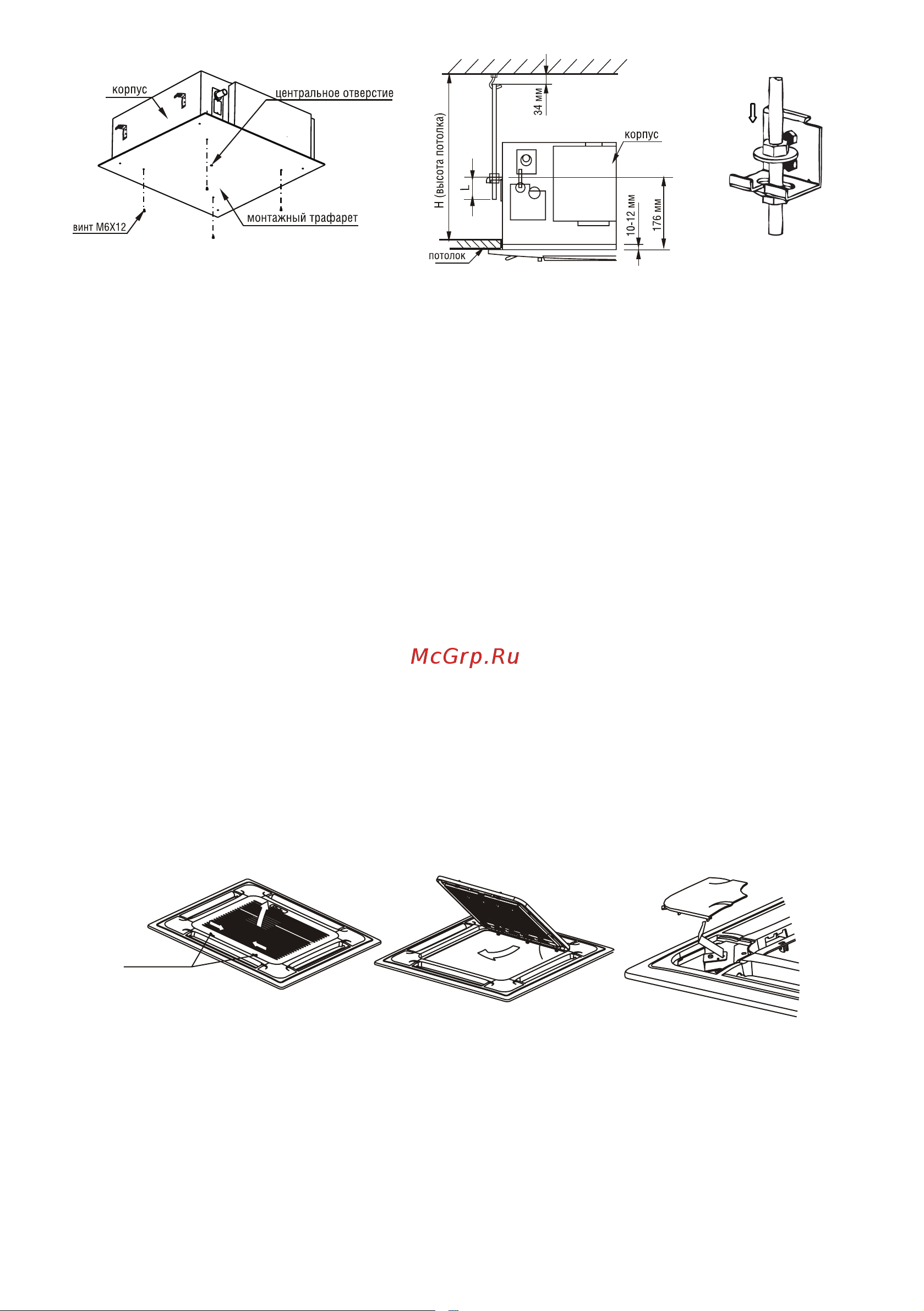

Рис. 15 Рис. 16Рис. 14
B. Монтаж блока до установки подвесных потолков
1. Если кондиционер устанавливается в новом доме, крепеж можно предусмотреть заранее. Потолок и кре-
пления должны быть достаточно прочными, чтобы выдерживать вес кондиционера и не разрушиться при
усадке бетона.
2. После установки кондиционера прикрепите к нему винтами М5х16 бумажный трафарет, позволяющий за-
ранее определить размер и положение отверстия в подвесном потолке.
• Потолок должен быть плоским и строго горизонтальным.
• После окончания монтажа снимите с кондиционера бумажный трафарет.
ВНИМАНИЕ!
После монтажа зафиксируйте кондиционер 4-мя винтами М5х16.
УСТАНОВКА ДЕКОРАТИВНОЙ ПАНЕЛИ
ВНИМАНИЕ!
1. Не прислоняйте панель лицевой стороной к полу, стене или другим твердым предметам
• Не допускайте ударов или падения панели кондиционера.
2. Снимите воздухозаборную решетку с кондиционера
a) Одновременно сдвиньте два фиксатора решетки к центру, а потом потяните вверх (рис. 17).
b) Поверните решетку на угол 45
о
и выньте ее (рис. 18).
3. Снимите монтажные заглушки с четырех углов решетки
Вывинтите болты, отсоедините заглушки и выньте их (рис. 19).
4. Установите на место лицевую панель
а) Ориентируйте двигатель, качающий жалюзи кондиционера, с местом подключения трубопровода к вну-
треннему блоку (рис. 20).
б) Закрепите сначала скобу на панели со стороны двигателя и с противоположной стороны. Скрепите их со-
ответствующими скобами поддона для сбора конденсата (рис. 20). Затем прикрепите две остальные скобы
(рис. 20).
45°
фиксаторы
решетки
Рис. 17 Рис. 18 Рис. 19
