А. Монтаж в существующий подвесной потолок

1. Вырежьте в подвесном потолке отверстие размером 600 x 600 мм, по форме совпадающее с бумажным

трафаретом, прилагающимся к кондиционеру.

• Центр отверстия должен совпадать с центром кондиционера.

• Определите нужную длину и место подключения к внутреннему блоку холодильного контура, дренажа и

электрических кабелей.

• Чтобы избежать вибрации, при необходимости укрепите потолок.

2. Выберите место для монтажных шпилек, крепящих кондиционер, в соответствии с бумажным трафаретом,

прилагающимся к кондиционеру.

• Просверлите в нужных местах потолка 4 отверстия диаметром 12 мм и глубиной 50–55 мм, вставьте в них

анкерные крюки.

• Поверните монтажные шпильки вогнутыми сторонами к анкерным крюкам. Определите необходимую дли-

ну монтажных скоб от потолка, отрежьте лишнюю часть.

• Если в помещении очень высокий потолок, определите необходимую длину монтажных скоб расчетом.

• Длина шпилек рассчитывается по рис. 15

Длина = 210 + L

Обычно L равна половине общей длины монтажной шпильки

3. Равномерно затяните шестигранные гайки на четырех монтажных шпильках, чтобы кондиционер распола-

гался ровно и строго горизонтально.

• Используя прозрачный шланг, наполненный водой, проверьте горизонтальное расположение блока по 4-м

сторонам и по диагонали.

• При неправильном, искривленном положении дренажной трубки возможна утечка конденсата из-за не-

срабатывания датчика уровня воды.

• Зазоры между корпусом кондиционера и краями отверстия должны быть одинаковы со всех сторон. Ниж-

няя часть корпуса кондиционера должна быть заглублена в подвесной потолок на 10–12 мм.

• После того, как кондиционер установлен в правильное положение, закрепите его, затянув гайки.

>1000 мм

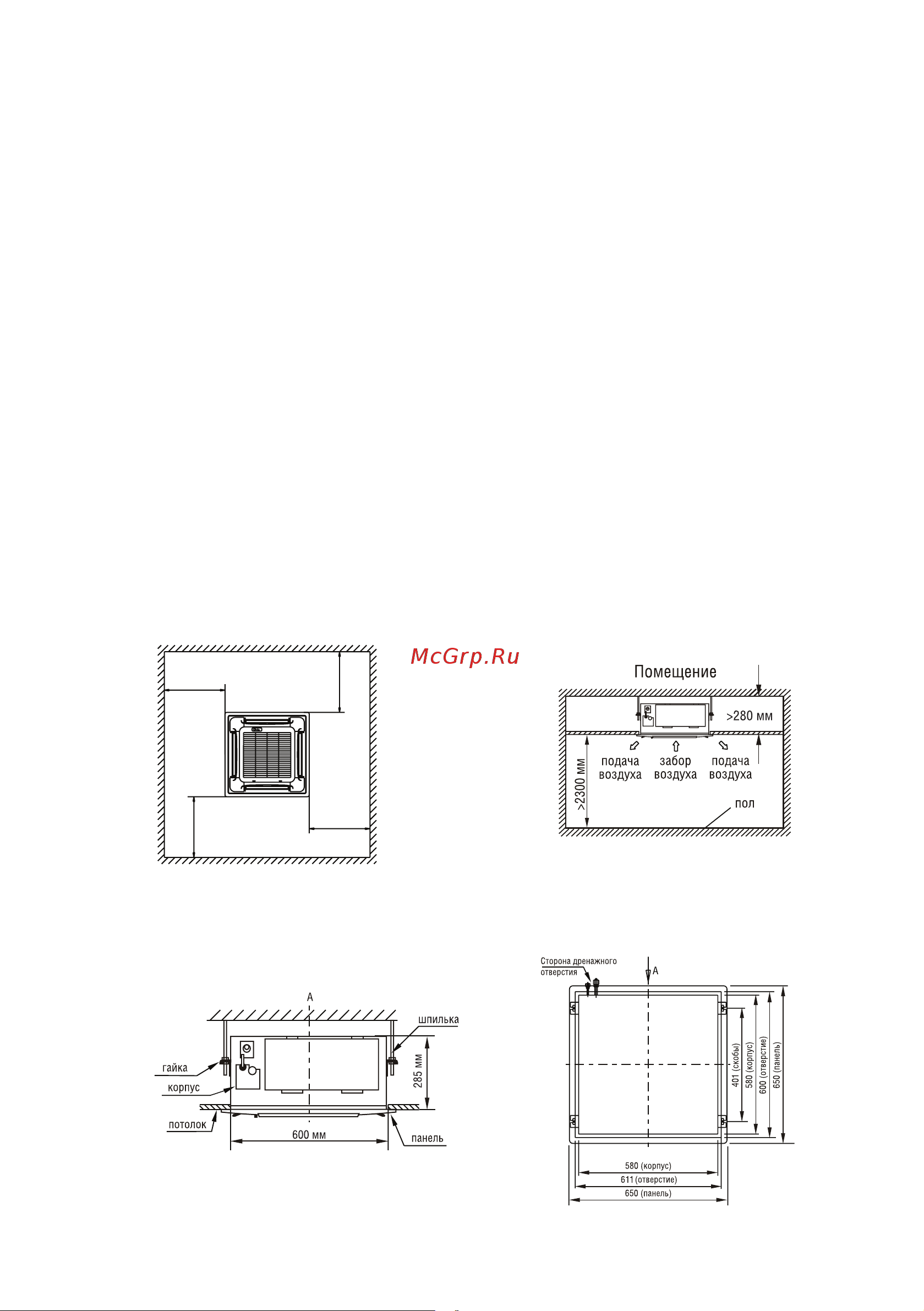

Рис. 10 Рис. 11

Рис. 13Рис. 12
