23

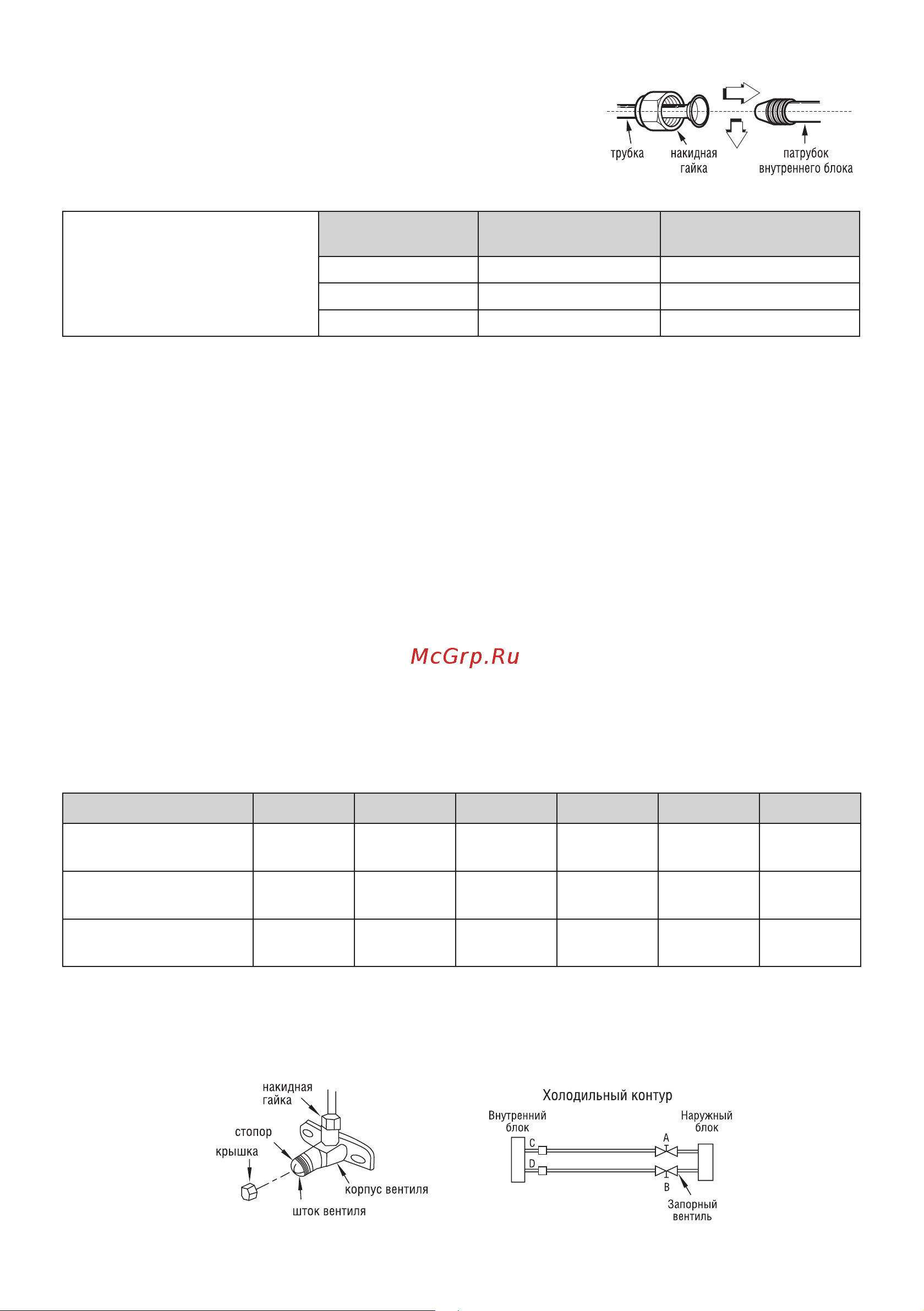

E:Закрепите соединения труб
• Соедините трубы, которые нужно скрепить.
• Закрутите накидную гайку пальцами, а затем дозатяните ее
гаечным ключом и ключом с регулируемым крутящим моментом
(см. рисунок).
Внимание:
Слишком большой крутящий момент
может повредить гайку. Максимально
допустимые значения крутящего
момента – в таблице справа
Внешний диаметр
трубы, мм
Крутящий момент,
H*см
Дополнит. момент,
H*см
∅6,35
1570 1960
∅9,53
2940 3430
∅12,7
4900 5310
Вакуумирование контура хладагента
Наличие в холодильном контуре влаги или воздуха приводит к нежелательным последствиям:
• Давление в системе возрастает
• Повышается рабочий ток
• Снижается мощность охлаждения или обогрева кондиционера
• Вода в холодильном контуре может замерзнуть и перекрыть капиллярную трубку контура
• Влага может вызвать коррозию компонентов холодильного контура.
Поэтому необходимо проверить внутренний блок и фреоновый трубопровод на наличие утечек, и полностью
удалить из системы влагу, воздух и другие примеси.
Дозаправка хладагента
• Подготовка: проверьте каждую трубку холодильного контура (жидкостную и газовую линии).
• Убедитесь, что все трубки подключены правильно, а электрическое подключение для пробного
запуска кондиционера завершено. Снимите колпачки с клапанов жидкостной и газовой линии
наружный блока. В этот момент клапаны жидкостной и газовой линии наружный блока должны
быть закрыты.
• Хладагент можно добавлять в холодильный контур кондиционера только в жидком состоянии.
• Если приходится демонтировать кондиционер и устанавливать в другом месте, необходимо
вакуумировать холодильный контур с помощью вакуумного насоса.
ПАРАМЕТР
K2MRC40HZAN1 K2MRC50HZAN1 K3MRC60HZAN1 K3MRC80HZAN1 K4MRC80HZAN1 K4MRC100HZAN1
Максимальная длина
трассы, м
20 20 20 20 20 20
Максимальный перепад
выысот, м
8 8 8 8 8 8
Количество дозаправляе-
мого хладагента, г
(L-5) x 15 (L-5) x 15 (L-5) x 15 (L-5) x 15 (L-5) x 15 (L-5) x 15
ПРАВИЛА ПОЛЬЗОВАНИЯ ЗАПОРНЫМ ВЕНТИЛЕМ
• Откройте шток вентиля до положения, когда он коснется стопора. Не открывайте его сильнее.
• Аккуратно закрутите крышку штока вентиля гаечным ключом.
• Крутящий момент для крышки вентиля указан в таблице на стр. 25
