ВНИМАНИЕ!

Не оборачивайте провода двигателя, качающего жалюзи кондиционера, изоляцией.

в) Отрегулируйте положение винтов на креплениях панели так, чтобы панель была строго горизонтальна, и

привинтите ее к подвесному потолку.

г) Слегка подвигайте панель в направлениях, отмеченных стрелками (рис. 17), совмещая центр панели с цен-

тром отверстия в потолке. Убедитесь, что винты по углам панели надежно крепят ее.

д) Затягивайте винты панели, пока толщина вспененной изоляционной прокладки между корпусом кондици-

онера и лицевой панелью не уменьшится до 4-6 мм. Края панели должны плотно соприкасаться с потолком

(рис. 18).

• Если винты затянуты неравномерно и недостаточно, возможны неполадки, изображенные на рис. 19 (по-

падание пыли внутрь кондиционера и вытекание конденсата).

• Если после крепления панели винтами сохраняется зазор между панелью и потолком, то необходимо из-

менить высоту подвеса кондиционера (рис. 20).

• Высоту кондиционера можно отрегулировать через отверстия в углах лицевой панели (если изменение

невелико и не влияет на положение дренажной трубки).

5. Прикрепите к панели воздухозаборную решетку, затем соедините контакты двигателя и блока управления

с соответствующими контактами кондиционера.

6. Закройте воздухозаборную решетку (выполните п. 2 в обратном порядке).

7. Установите на место монтажные заглушки.

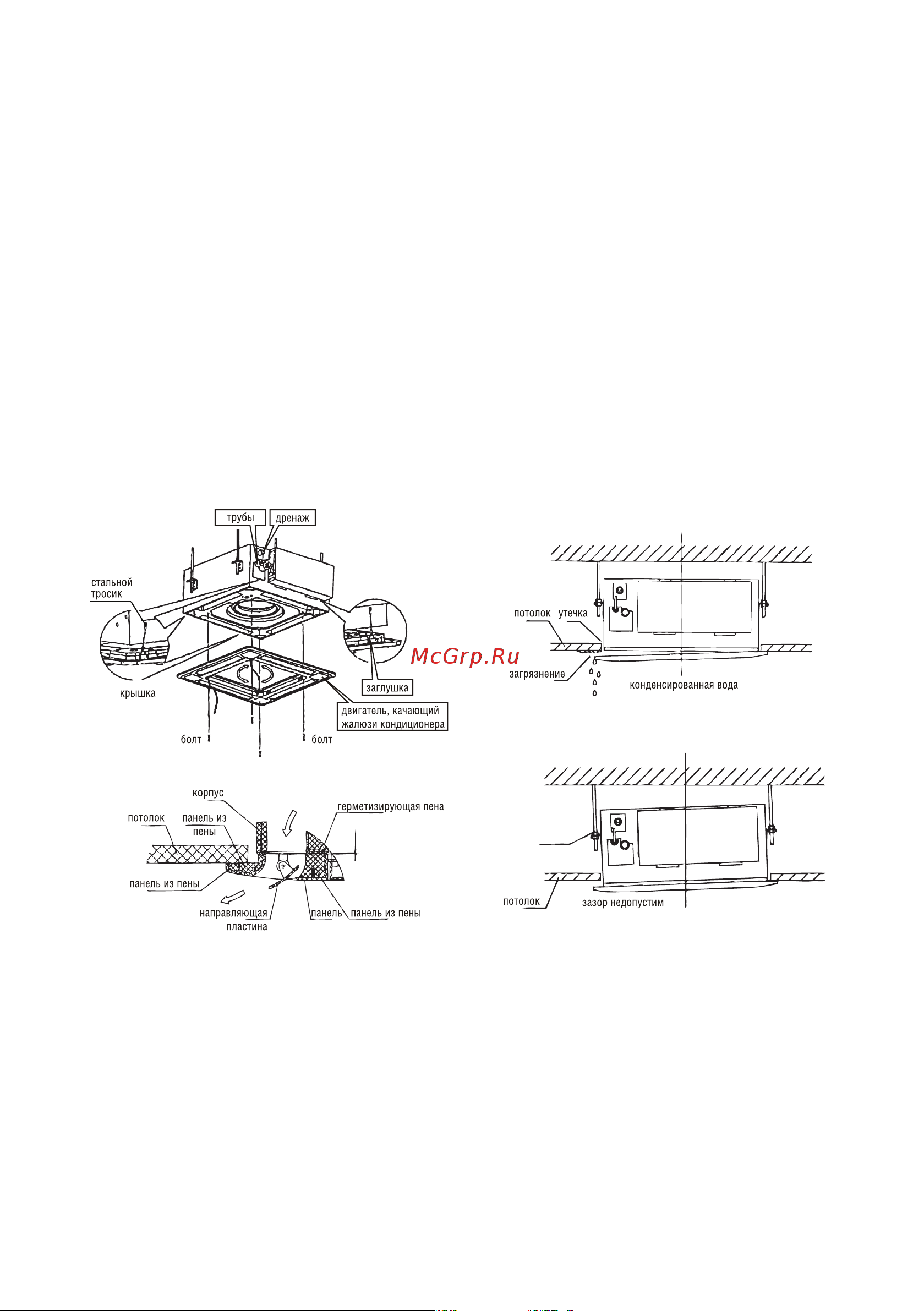

Рис. 17

Рис. 18 Рис. 20

Рис. 19
