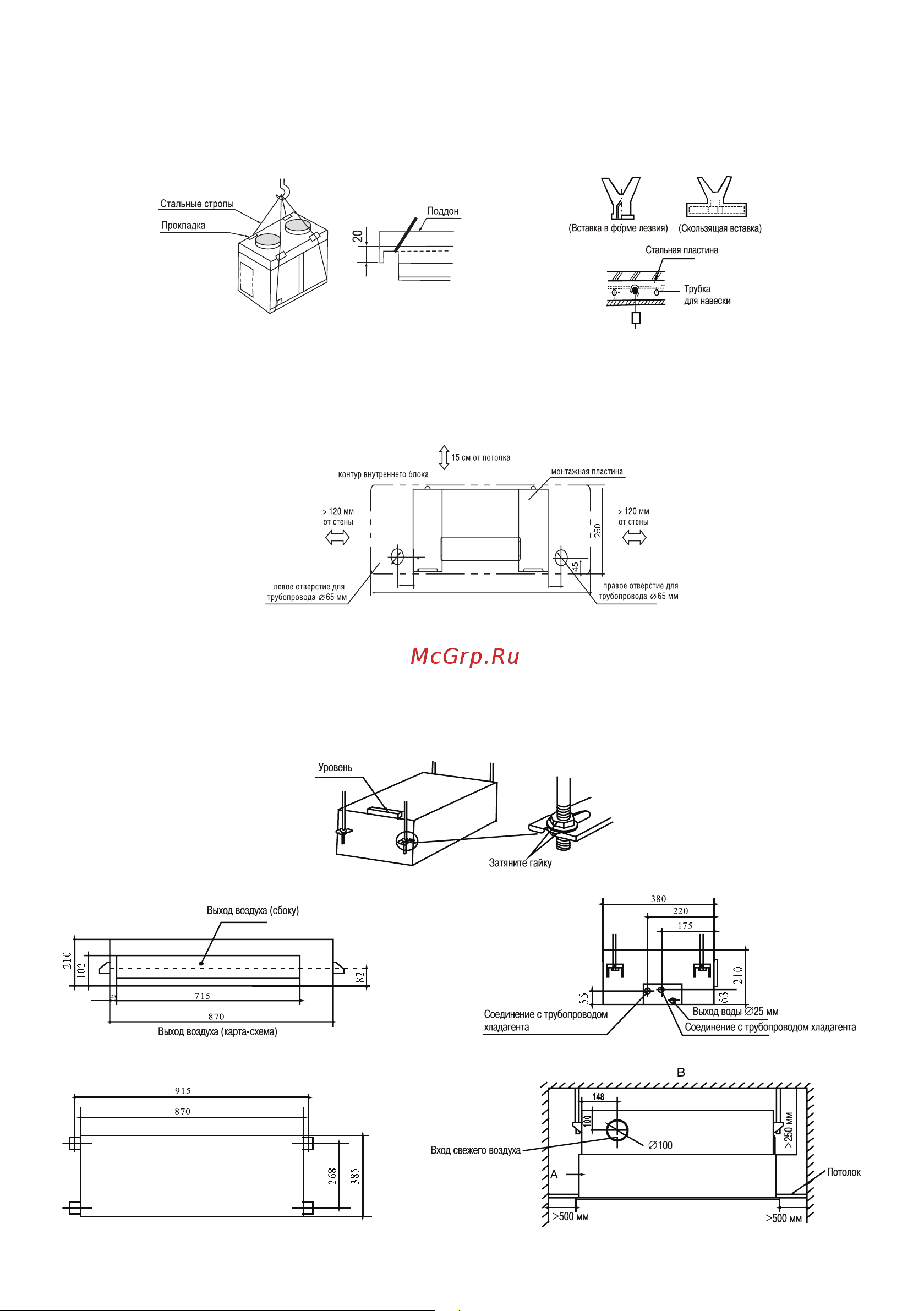

17
Деревянная конструкция
Закрепите поперек балок деревянный ква-
драт, затем вставьте в него болты (рис. 21)
Бетонная плита
Просверлите в плите отверстия, установите
в них дюбели и вверните монтажные болты
(рис. 22)
Рис. 21 Рис. 22
Стальная конструкция
Установите конструкцию из стального уголка
прикрепите к ней внутренний блок кондиционера (рис. 23)
45
70
70
750
Рис. 23
Монтаж внутреннего блока
• Установите монтажный болт в U-образное отверстие монтажной скобы внутреннего блока. Затяните верх-
нюю и нижнюю гайки.
• Проверьте горизонтальность положения блока с помощью нивелира.
