Пример конфигурации 3

Задача:

Объединить две магистральные области в одну с помощью virtual link.

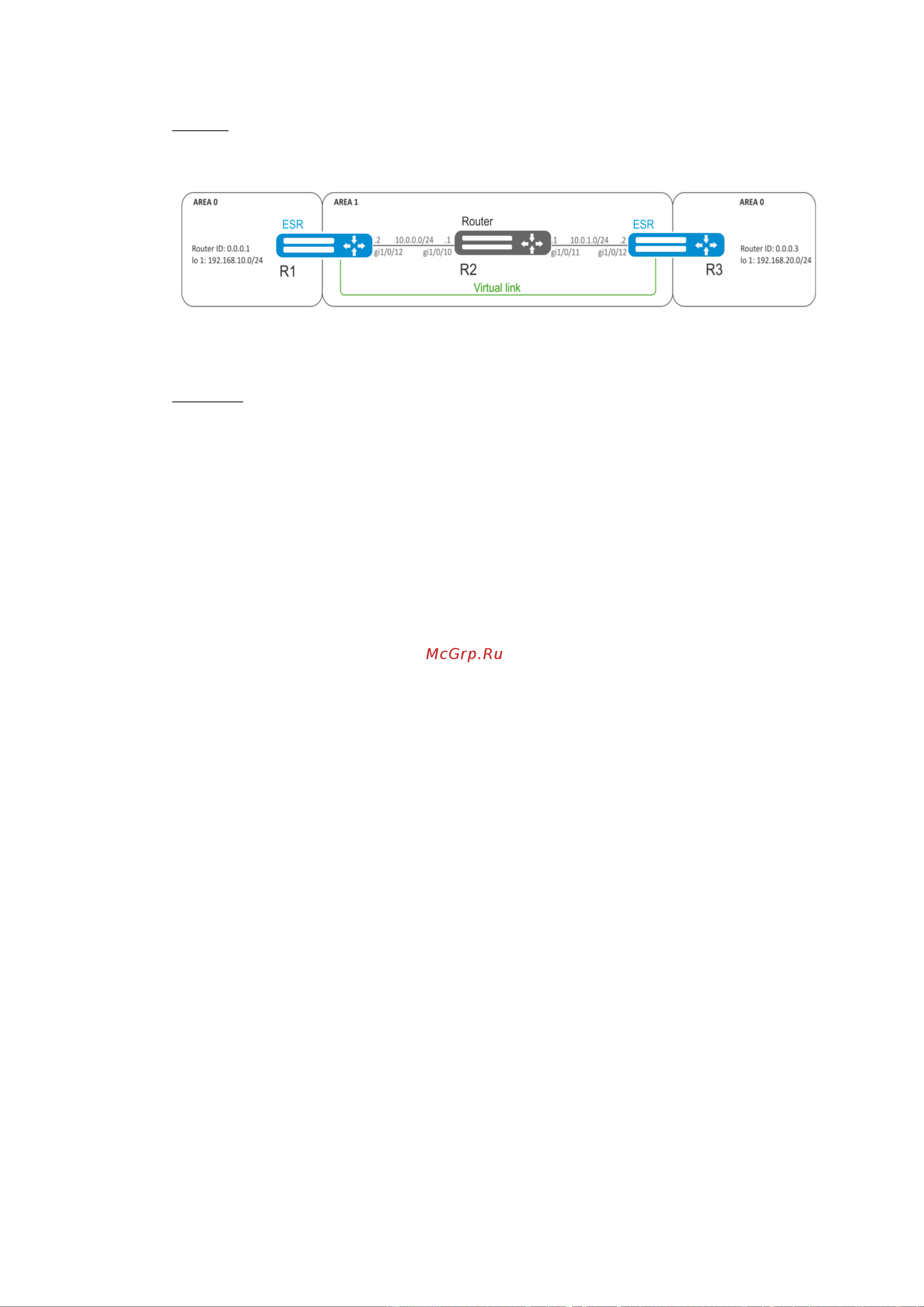

Рисунок 10.18 – Схема сети

Решение:

Virtual link — это специальное соединение, которое позволяет соединять разорванную на

части зону или присоединить зону к магистральной через другую зону. Настраивается между

двумя пограничными маршрутизаторами зоны (Area Border Router, ABR).

Предварительно нужно настроить протокол OSPF и IP-адреса на интерфейсах согласно схеме,

приведенной на рисунке Рисунок 10.18.

На маршрутизаторе R1 перейдем в режим конфигурирования области 1.1.1.1:

esr:esr(config-ospf)# area 1.1.1.1

Создадим virtual link с идентификатором 0.0.0.3 и включим его:

esr:esr(config-ospf-area)# virtual-link 0.0.0.3

esr:esr(config-ospf-vlink)# enable

На маршрутизаторе R3 перейдем в режим конфигурирования области 1.1.1.1:

esr:esr(config-ospf)# area 1.1.1.1

Создадим virtual link с идентификатором 0.0.0.1 и включим его:

esr:esr(config-ospf-area)# virtual-link 0.0.0.1

esr:esr(config-ospf-vlink)# enable

Изменения конфигурации вступят в действие после применения:

esr:esr# commit

Configuration has been successfully committed

esr:esr# confirm

Configuration has been successfully confirmed

Рассмотрим таблицу маршрутизации на маршрутизаторе R1:

esr:esr# show ip route
