16

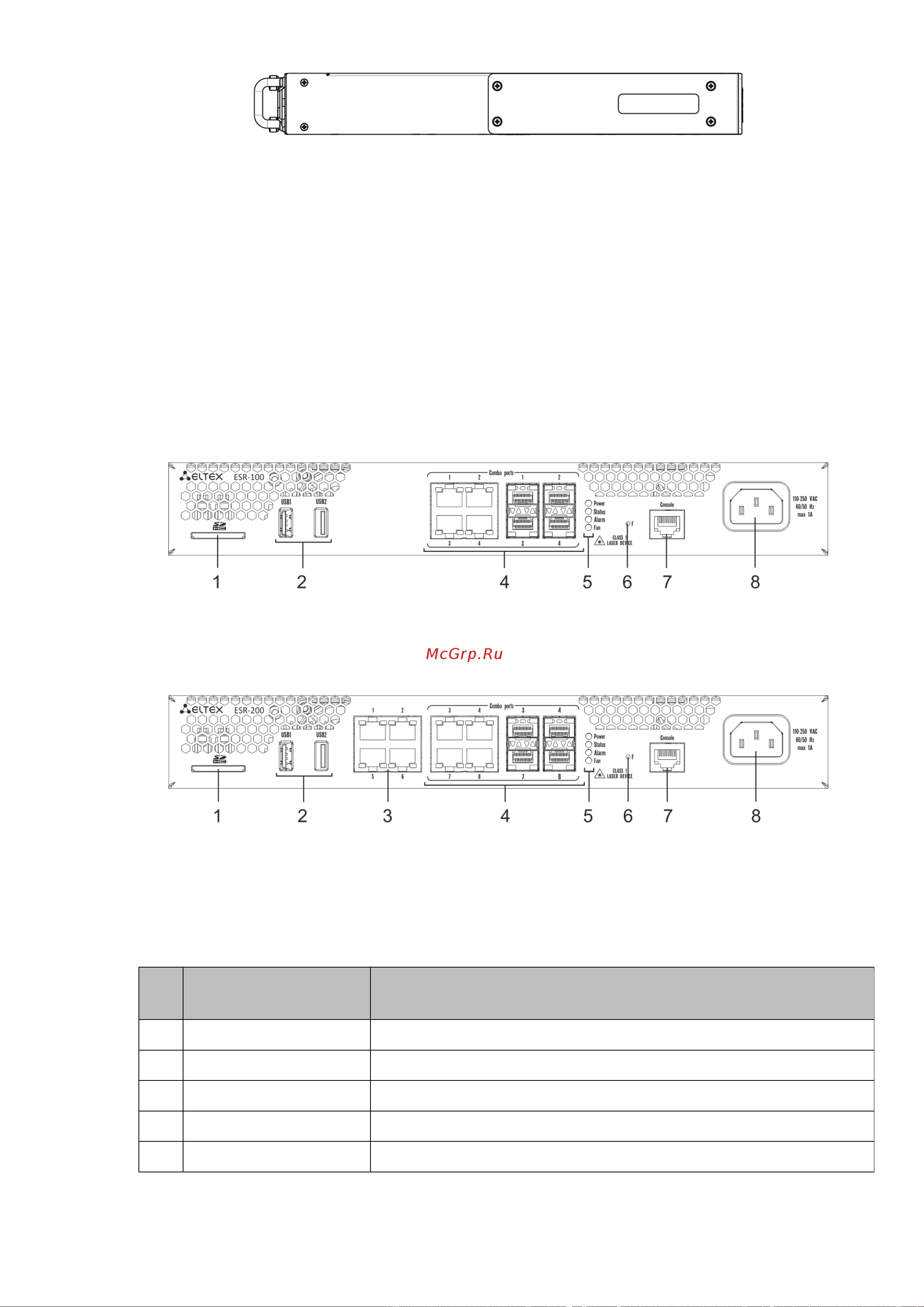

Рисунок 4.4– Левая боковая панель маршрутизатора ESR-1000-ST
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации
по установке устройства расположены в разделе «Установка и подключение».
4.2 Конструктивное исполнение ESR-100-ST, ESR-200-ST
Передняя панель устройств ESR-100-ST, ESR-200-ST
Внешний вид передней панели ESR-100-ST показан на рисунке 4.5.
Рисунок 4.5 – Передняя панель ESR-100-ST
Внешний вид передней панели ESR-200-ST показан на рисунке 4.6.
Рисунок 4.6 – Передняя панель ESR-200-ST
В таблице 4.3 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройств ESR-100-ST, ESR-200-ST.
Таблица 4.3 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент панели
передней
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1, USB2
2 порта для подключения USB-устройств.
3
[1 .. 4]
4 порта Gigabit Ethernet 10/100/1000 Base-T (RJ-45).
4
Combo Ports
4 порта Gigabit Ethernet 10/100/1000 Base-X (SFP).
5
Power
Индикатор питания устройства.
