17
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
Fan
Индикатор аварии вентиляторов.
6
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам:
при длительности нажатия на кнопку менее 10 секунд происходит
перезагрузка устройства;
при длительности нажатия на кнопку более 10 секунд происходит
сброс устройства к заводской конфигурации.
7
Console
Консольный порт RS-232 для локального управления устройством.
8
110-250 VAC
60/50 Hz
max 1A
Источник питания.
Задняя панель устройств ESR-100-ST, ESR-200-ST
Внешний вид задней панели устройств ESR-100-ST, ESR-200-ST приведен на рисунке 4.7
1
.

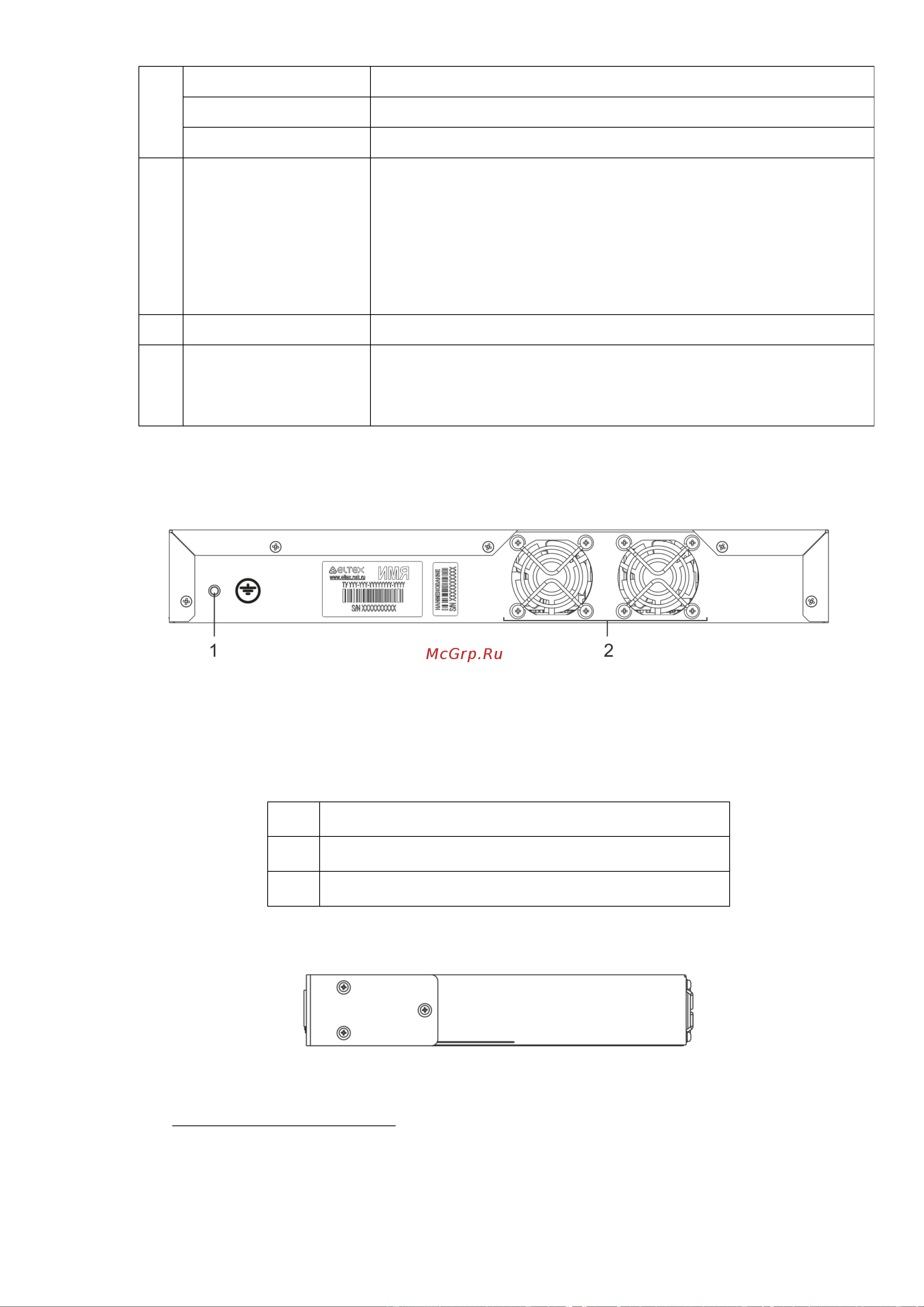

Рисунок 4.7 – Задняя панель ESR-100-ST, ESR-200-ST
В таблице 4.4 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
Таблица 4.4 – Описание разъемов задней панели маршрутизатора
№
Описание
1
Клемма для заземления устройства.
2
Вентиляционный модуль.
Боковые панели устройства ESR-100-ST, ESR-200-ST
Рисунок 4.8 – Правая боковая панель маршрутизатора ESR-100-ST, ESR-200-ST
1
На рисунке показана комплектация маршрутизатора с одним источником питания переменного
тока.
