23

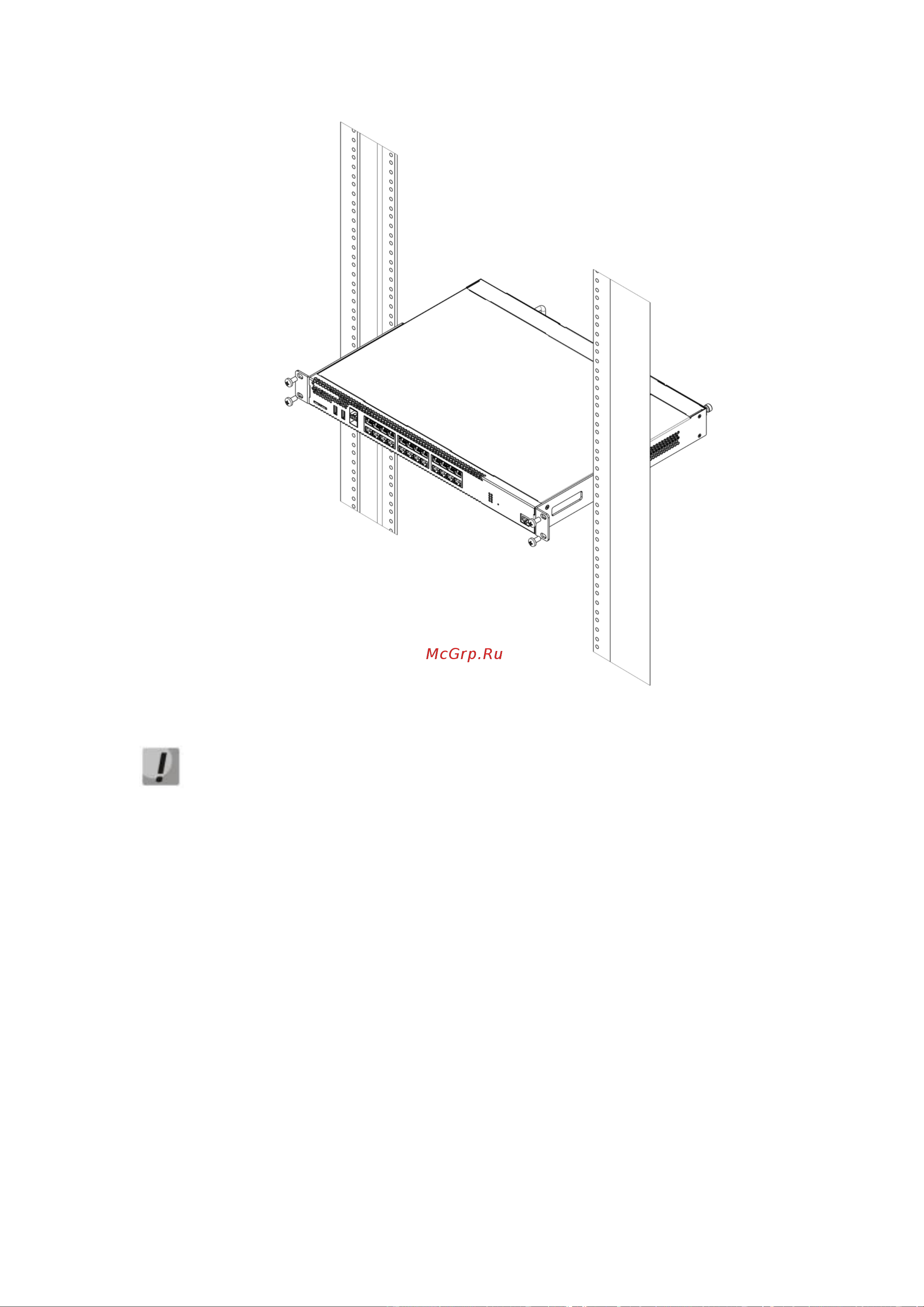

Рисунок 6.2 – Установка устройства в стойку
Вентиляция устройства организована по схеме фронт-тыл. На передней и боковых
панелях устройства расположены вентиляционные отверстия, с задней стороны
устройства расположены вентиляционные модули. Не закрывайте входные и
выходные вентиляционные отверстия посторонними предметами во избежание
перегрева компонентов устройства и нарушения его работы.
6.3 Установка модулей питания ESR-1000-ST
Маршрутизатор ESR-1000-ST может работать с одним или двумя модулями питания.
Установка второго модуля питания необходима в случае использования устройства в условиях,
требующих повышенной надежности.
Места для установки модулей питания с электрической точки зрения равноценны. С точки
зрения использования устройства, модуль питания, находящийся ближе к краю, считается
основным, ближе к центру – резервным. Модули питания могут устанавливаться и извлекаться
без выключения устройства. При установке или извлечении дополнительного модуля питания
маршрутизатор продолжает работу без перезапуска.
