22
6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
В данном разделе описаны процедуры установки устройства в стойку и подключения к
питающей сети.
6.1 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для
крепления кронштейнов к корпусу устройства. Для установки кронштейнов:

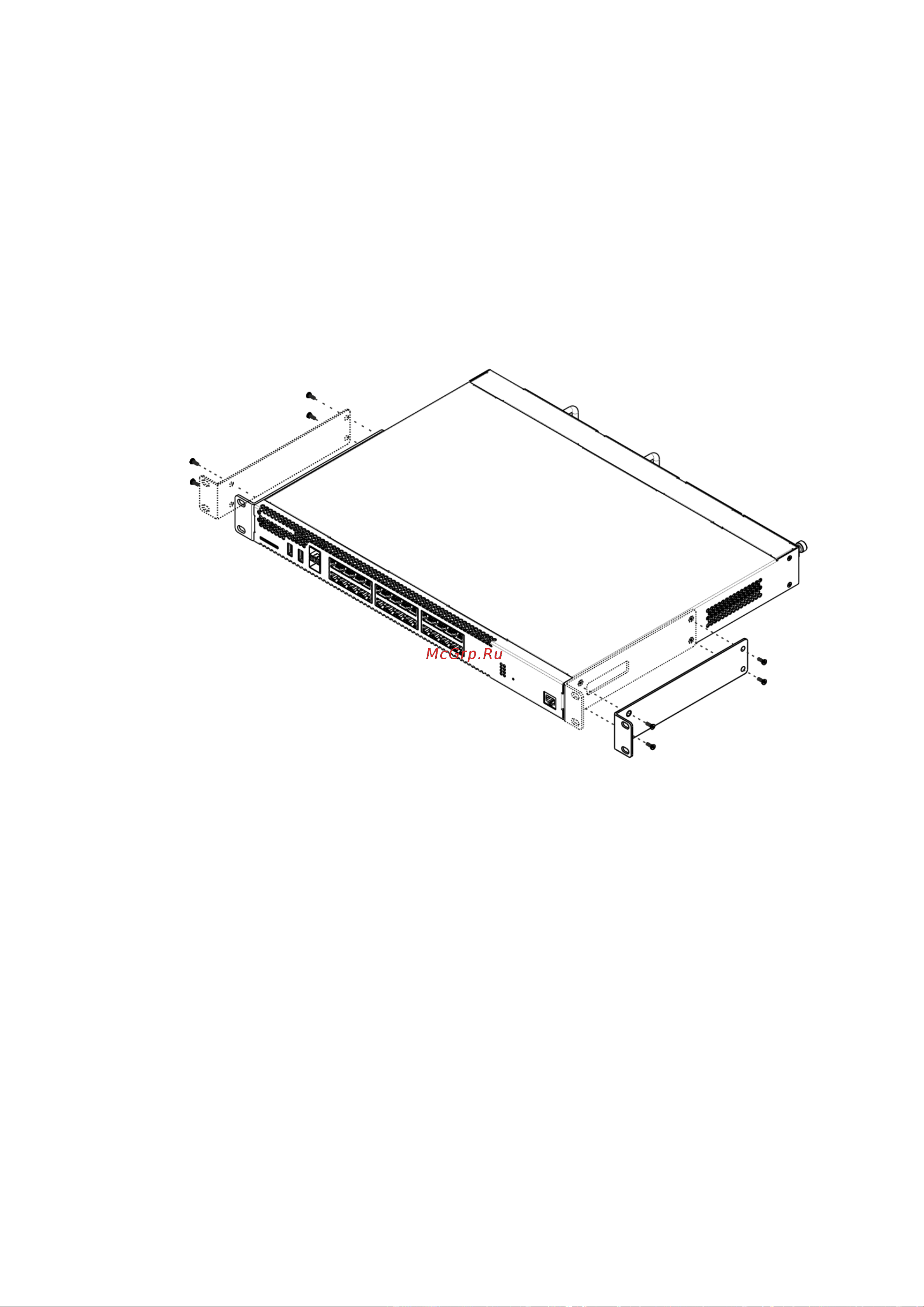

Рисунок 6.1 – Крепление кронштейнов
1. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями
на боковой панели устройства.
2. С помощью отвертки прикрепите кронштейн винтами к корпусу.
3. Повторите действия 1, 2 для второго кронштейна.
6.2 Установка устройства в стойку
Для установки устройства в стойку:
1. Приложите устройство к вертикальным направляющим стойки.
2. Совместите отверстия кронштейнов с отверстиями на направляющих стойки.
Используйте отверстия в направляющих на одном уровне с обеих сторон стойки для
того, чтобы устройство располагалось горизонтально.
3. С помощью отвертки прикрепите маршрутизатор к стойке винтами.
