20
питания устройства.
Master
Индикатор работы
устройства в
failover-режимах.
-
-
Fan
Состояние
вентилятора
охлаждения.
Выключен
Все вентиляторы исправны.
Красный
Отказ одного или более
вентиляторов. Причиной
возникновения аварии может
быть неработоспособность
хотя бы одного из
вентиляторов – остановка или
пониженная частота оборотов.
RPS
Режим работы
резервного источника
питания.
Зеленый
Резервный источник
установлен и исправен
Выключен
Резервный источник не
установлен
Красный
Отсутствие первичного
питания резервного источника
или его неисправность
5.2 Световая индикация ESR-100-ST, ESR-200-ST
Состояние медных интерфейсов GigabitEthernet и SFP-интерфейсов отображается двумя
светодиодными индикаторами - LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение
индикаторов медных интерфейсов показано на рисунке 5.1. Состояние SFP-интерфейсов указано
на рисунке 5.3. Значения световой индикации описаны в таблице 5.4.

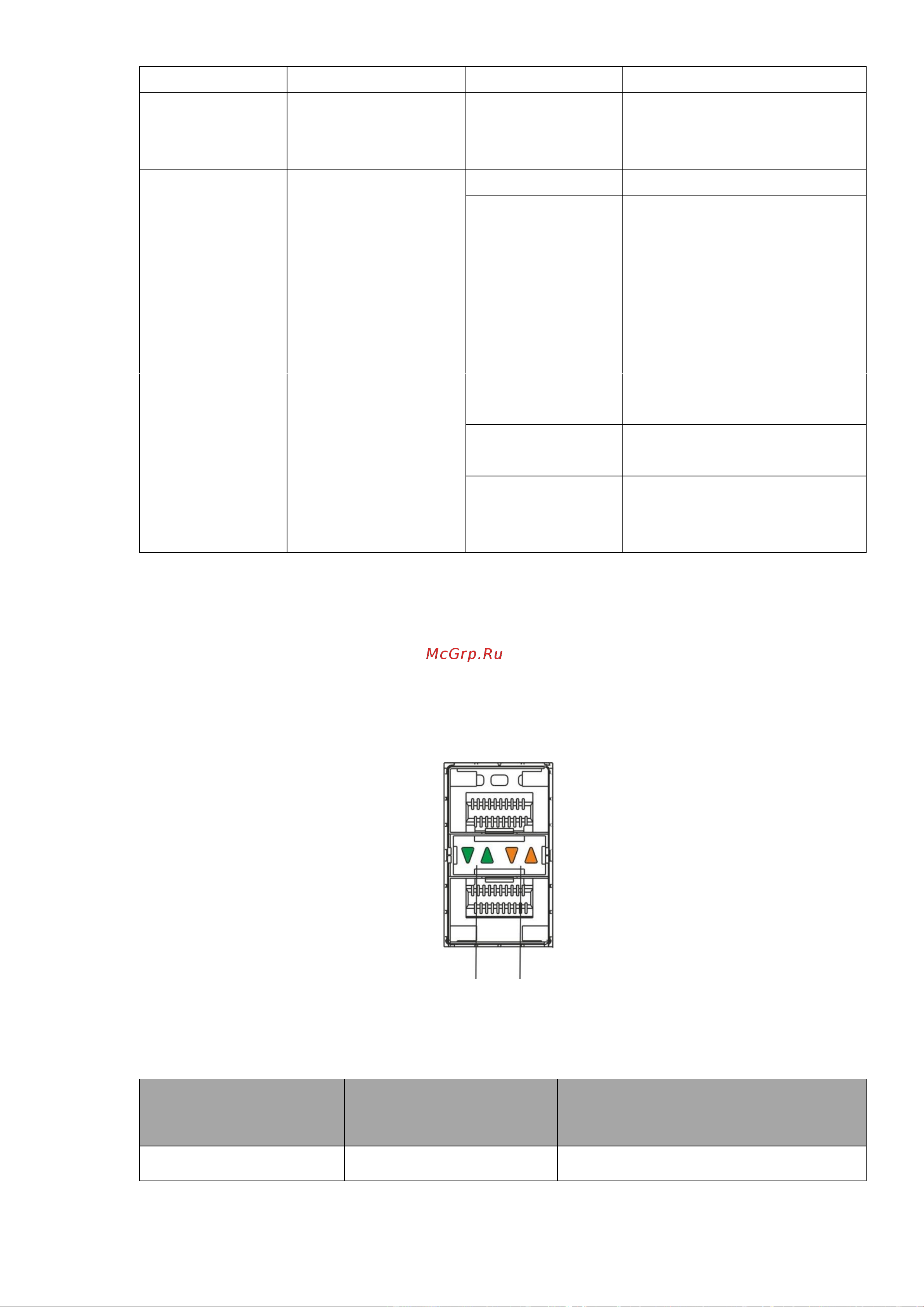

Рисунок 5.3 – Расположение индикаторов оптических интерфейсов
Таблица 5.4 – Световая индикация состояния медных интерфейсов и SFP-интерфейсов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
LINK/ACT
SPEED
