4 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
В данном разделе описано конструктивное исполнение устройства. Представлены
изображения передней, задней и боковых панелей устройства. Описаны разъемы, светодиодные
индикаторы и органы управления.
Устройство выполнено в металлическом корпусе с возможностью установки в 19”
конструктив, высота корпуса 1U.
4.1 Конструктивное исполнение ESR-1000-ST
Передняя панель устройства ESR-1000-ST
Внешний вид передней панели показан на рисунке 4.1.

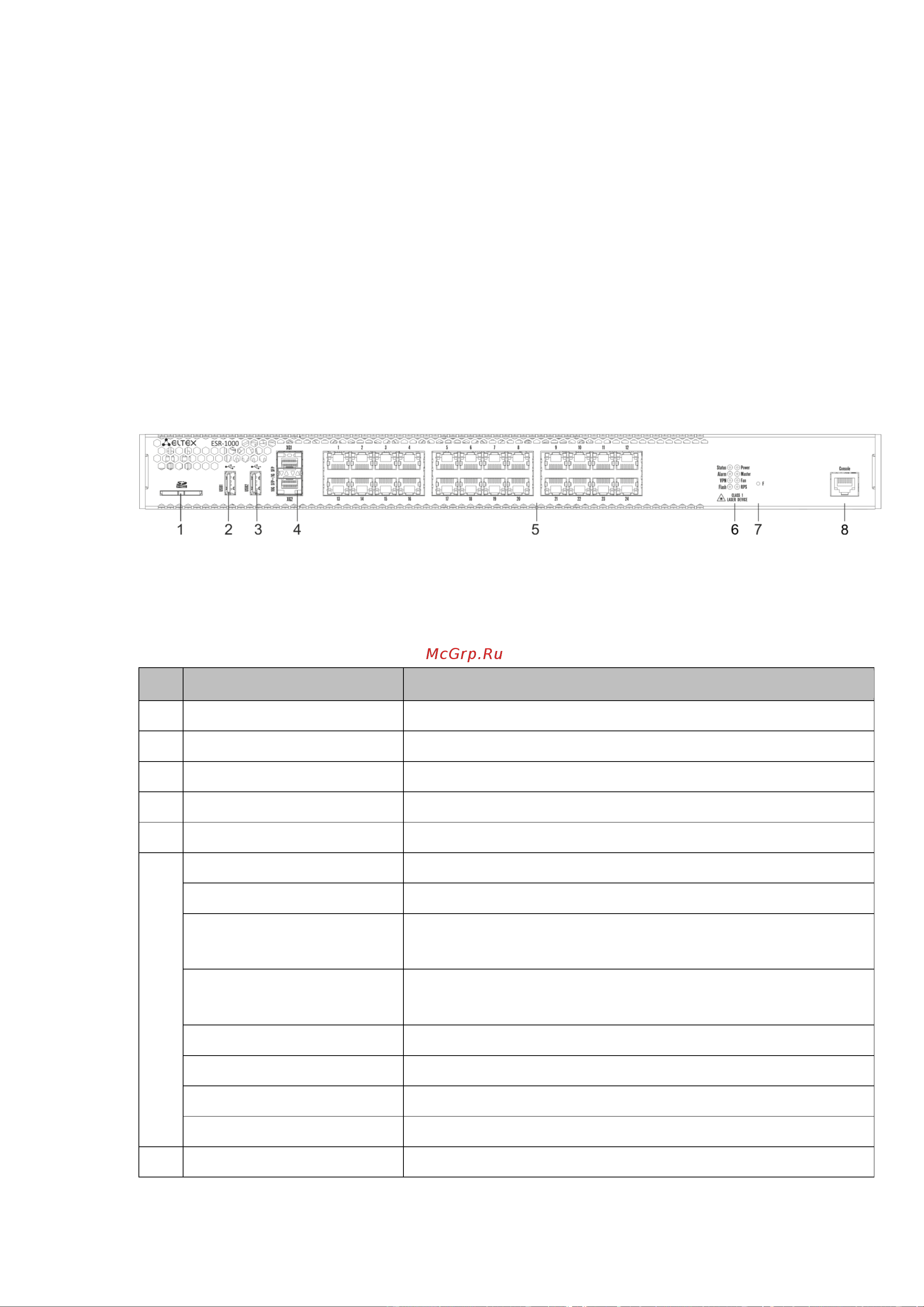

Рисунок 4.1 – Передняя панель ESR-1000-ST
В таблице 4.1 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройства.
Таблица 4.1 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент панели передней
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1
Порт для подключения USB-устройств.
3
USB2
Порт для подключения USB-устройств.
4
XG1, XG2
Слоты для установки трансиверов 10G SFP+/ 1G SFP.
5
[1 .. 24]
24 порта Gigabit Ethernet 10/100/1000 Base-T (RJ-45).
6
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
VPN
Индикатор наличия активных VPN-сессий (на текущий
момент не активен).
Flash
Индикатор активности обмена с накопителем данных -
SD-картой или USB Flash.
Power
Индикатор питания устройства.
Master
Индикатор работы устройства в failover-режимах.
Fan
Индикатор аварии вентиляторов.
RPS
Индикатор резервного источника электропитания.
7
F
Функциональная кнопка для перезагрузки устройства и
